M2S090T数据手册详解

一、产品概述

M2S090T是Microsemi（美高森美，现已被Microchip Technology收购）推出的一款SmartFusion®2系列嵌入式可编程逻辑IC。该系列芯片将ARM® Cortex®-M3微控制器与FPGA架构相结合，为设计人员提供了高性能、灵活且可定制的解决方案，适用于工业控制、物联网、汽车电子、网络通信等多个领域。M2S090T系列包含多种不同封装和规格的型号，如M2S090T-1FG484、M2S090T-FGG676I、M2S090T-1FG484M等，每种型号在封装形式、工作温度范围、I/O引脚数量等方面存在差异，以满足不同应用场景的需求。

二、核心架构与特性

（一）双核架构优势

M2S090T采用MCU与FPGA相结合的双核架构。ARM Cortex-M3微控制器具有低功耗、高效率的特点，能够处理复杂的控制任务，如系统管理、通信协议处理等。FPGA部分则提供了高度的灵活性和可定制性，可实现高速数字信号处理、接口扩展、逻辑控制等功能。这种双核架构使得M2S090T能够在单个芯片上同时满足控制和信号处理的需求，减少了系统组件数量，降低了系统复杂度和成本。

（二）高性能处理器

内置的ARM Cortex-M3处理器运行频率可达166MHz，具备32位指令集和哈佛架构，能够快速执行指令，处理数据。其内置的512KB闪存和64KB RAM为程序存储和数据缓存提供了足够的空间，支持复杂的算法和应用程序运行。此外，处理器还集成了多种外设，如CANbus、以太网、I²C、SPI、UART/USART、USB等，方便与外部设备进行通信和数据交换。

（三）强大的FPGA功能

M2S090T的FPGA部分包含90K个逻辑模块，可实现复杂的数字逻辑设计。FPGA支持高速串行接口（SERDES），能够实现高速数据传输，如PCIe等协议。同时，FPGA还具备动态重配置功能，可在系统运行时对部分逻辑进行重新配置，提高了系统的灵活性和适应性。此外，FPGA还可用于实现自定义的外设接口，满足特定应用的需求。

（四）丰富的连接能力

该系列芯片提供了多种连接接口，包括CANbus、以太网、I²C、SPI、UART/USART、USB等。这些接口使得M2S090T能够与各种外部设备进行通信，如传感器、执行器、其他微控制器、计算机等。例如，通过以太网接口，可实现设备的网络连接，实现远程监控和控制；通过CANbus接口，可应用于汽车电子和工业自动化领域，实现设备之间的实时通信。

（五）宽工作温度范围

不同型号的M2S090T具有不同的工作温度范围，以满足不同应用环境的需求。例如，M2S090T-1FG484M的工作温度范围为-55°C至125°C，适用于极端温度环境下的应用，如航空航天、军事等领域；而M2S090T-1FG484的工作温度范围为0°C至85°C，适用于一般的工业和商业应用。

三、型号对比与选型指南

（一）常见型号对比

1. M2S090T-1FG484

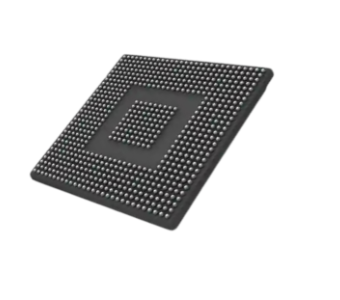

   封装形式为484-BGA（23x23），供应商器件封装为484-FPBGA。I/O引脚数量为267个，工作温度范围为0°C至85°C。该型号在工业控制和物联网领域应用较为广泛，能够满足一般应用场景的需求。

2. M2S090T-FGG676I
   采用676-BGA封装，供应商器件封装为676-FBGA（27x27）。I/O引脚数量为425个，工作温度范围为-40°C至100°C。此型号具有更多的I/O引脚，适用于需要连接大量外部设备的应用，如汽车电子中的复杂控制系统。

3. M2S090T-1FG484M
   封装形式与M2S090T-1FG484相同，但工作温度范围更宽，为-55°C至125°C。该型号适用于对温度要求极高的应用场景，如航空航天设备中的电子控制系统。

（二）选型建议

在选择M2S090T系列芯片时，需要根据具体的应用需求进行综合考虑。如果应用场景对温度要求不高，且I/O引脚数量需求适中，可选择M2S090T-1FG484；若需要连接大量外部设备，且对工作温度有一定要求，M2S090T-FGG676I是更好的选择；而对于极端温度环境下的应用，M2S090T-1FG484M则更为合适。此外，还需考虑芯片的供货周期、价格等因素，以确保项目的顺利进行。

四、硬件设计与应用开发

（一）硬件设计要点

1. 电源设计
   M2S090T对电源质量要求较高，需要提供稳定、干净的电源。在设计电源电路时，应采用低噪声的电源芯片，并合理布局电源滤波电容，以减少电源噪声对芯片的影响。同时，还需注意电源的功率设计，确保能够满足芯片及其外围电路的功耗需求。

2. 时钟设计
   芯片需要外部时钟源提供稳定的时钟信号。可选择晶体振荡器或有源晶振作为时钟源，并根据芯片的要求选择合适的时钟频率。在布局时钟电路时，应尽量缩短时钟信号的走线长度，减少时钟信号的干扰和衰减。

3. 复位设计
   复位电路是确保芯片正常启动和运行的关键部分。应设计可靠的复位电路，在系统上电、掉电或出现故障时能够及时对芯片进行复位。可采用硬件复位和软件复位相结合的方式，提高系统的可靠性。

4. I/O接口设计
   根据应用需求，合理配置芯片的I/O引脚。在设计I/O接口电路时，应考虑信号的电平匹配、驱动能力等因素，确保信号能够正确传输。对于高速信号，还需注意信号的阻抗匹配和布线规范，以减少信号反射和串扰。

（二）应用开发流程

1. 开发环境搭建
   Microsemi提供了完整的开发工具套件，包括Libero SoC设计套件和SoftConsole集成开发环境。首先需要安装这些开发工具，并配置好相应的开发环境。Libero SoC用于FPGA逻辑设计和系统集成，SoftConsole则用于ARM Cortex-M3处理器的软件开发。

2. FPGA逻辑设计
   使用Libero SoC进行FPGA逻辑设计，可采用硬件描述语言（如VHDL或Verilog）或图形化设计工具进行设计。在设计过程中，需根据应用需求实现相应的数字逻辑功能，如接口控制、信号处理等。设计完成后，进行综合、实现和布局布线等操作，生成FPGA配置文件。

3. 处理器软件开发
   使用SoftConsole进行ARM Cortex-M3处理器的软件开发，可采用C或C++语言编写程序。开发过程中，需配置处理器的时钟、外设等参数，并实现相应的控制算法和通信协议。同时，还需将FPGA配置文件与处理器程序进行集成，生成可下载到芯片中的镜像文件。

4. 调试与验证
   将生成的镜像文件下载到M2S090T芯片中进行调试和验证。可使用逻辑分析仪、示波器等工具对FPGA的信号进行监测和分析，使用调试器对处理器的程序进行单步调试和断点调试。通过调试和验证，确保芯片的功能和性能符合设计要求。

五、应用案例分析

（一）工业自动化控制系统

在工业自动化控制系统中，M2S090T可用于实现设备的控制、监测和通信功能。例如，在一个生产线的控制系统中，M2S090T的ARM Cortex-M3处理器可负责系统的管理和调度，处理各种控制指令和传感器数据。FPGA部分则可用于实现高速的电机控制算法，如PWM信号生成、速度反馈处理等。同时，通过以太网接口，可实现设备与上位机的网络通信，实现远程监控和控制。

（二）汽车电子系统

在汽车电子领域，M2S090T可应用于汽车的发动机控制系统、车身控制系统等。例如，在发动机控制系统中，芯片可实时监测发动机的各种参数，如转速、温度、压力等，并根据这些参数调整发动机的喷油量、点火时间等，以实现发动机的最佳性能。通过CANbus接口，可与其他汽车电子控制单元进行通信，实现整车的信息共享和协同控制。

（三）物联网网关

在物联网应用中，M2S090T可作为物联网网关的核心芯片。其ARM Cortex-M3处理器可运行物联网协议栈，实现与云平台的通信。FPGA部分可用于实现多种传感器接口的扩展，如模拟信号采集、数字信号输入输出等。通过无线通信模块（如Wi-Fi、蓝牙等），可将传感器数据上传到云平台，实现设备的远程监测和管理。

六、可靠性设计与测试

（一）可靠性设计

1. 抗干扰设计
   为了提高芯片的抗干扰能力，在硬件设计时应采取一系列措施，如合理布局电路板、增加滤波电容、采用屏蔽技术等。在软件设计方面，可采用看门狗定时器、软件陷阱等技术，防止程序跑飞。

2. 容错设计
   对于关键应用，应采用容错设计技术，提高系统的可靠性。例如，可采用冗余设计，增加备份芯片或电路，当主芯片出现故障时，可自动切换到备份芯片，确保系统的正常运行。

3. 热设计
   芯片在工作过程中会产生热量，如果热量不能及时散发，会导致芯片温度升高，影响其性能和可靠性。因此，在设计时应考虑芯片的散热问题，采用合理的散热结构，如散热片、风扇等，确保芯片工作在合适的温度范围内。

（二）可靠性测试

1. 环境测试
   对芯片进行高温、低温、湿度、振动等环境测试，模拟实际使用环境，检验芯片在不同环境条件下的性能和可靠性。例如，进行高温老化测试，可发现芯片在长时间高温工作下的潜在故障。

2. 电气性能测试
   测试芯片的电气性能参数，如电源电流、时钟频率、I/O电平等，确保其符合设计要求。同时，还需进行信号完整性测试，检查信号在传输过程中的质量，如信号的上升时间、下降时间、抖动等。

3. 功能测试
   对芯片的各项功能进行全面测试，包括FPGA逻辑功能和处理器软件功能。通过编写测试程序和测试用例，对芯片的各个功能模块进行逐一测试，确保其功能正常。

七、未来发展趋势与展望

随着物联网、人工智能、5G等技术的不断发展，对嵌入式可编程逻辑IC的需求将不断增加。M2S090T系列芯片作为SmartFusion®2系列的重要成员，具有高性能、灵活性和可定制性等优势，将在未来的市场中发挥重要作用。未来，M2S090T系列芯片可能会朝着更高性能、更低功耗、更小封装的方向发展，以满足不断变化的市场需求。同时，随着芯片集成度的不断提高，可能会集成更多的功能模块，如人工智能加速器、无线通信模块等，为设计人员提供更强大的解决方案。
