概述

AD9208是一款双通道、14位、3GSPS模数转换器（ADC），专为满足现代通信系统对高频信号直接采样的需求而设计。该器件集成了片内缓冲器和采样保持电路，确保在实现低功耗、小封装尺寸的同时，提供出色的易用性。其输入带宽高达9GHz（-3dB点），支持对高达5GHz带宽的模拟信号进行直接射频（RF）采样，特别适用于3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A等分集多频段、多模数字接收器，以及电子测试和测量系统、相控阵雷达与电子战、DOCSIS 3.0 CMTS上行接收路径和HFC数字反向路径接收器等应用场景。

特性

AD9208的特性设计围绕高频、宽带宽、低功耗和易用性展开，具体特性如下：

1 宽输入带宽：输入的-3dB带宽高达9GHz，支持直接采样5GHz左右的信号，无需混频器，简化前端设计。

2 高速采样率：双通道同时采样时，每个通道的采样率高达3GSPS，满足高频信号的实时处理需求。

3 低功耗设计：在3GSPS采样率下，每通道的总功率仅为1.65W（默认设置），且提供灵活的功耗降低选项，可在必要时大幅降低功耗。

4 集成度高：片内缓冲器和采样保持电路减少了外部元件需求，集成基准电压源简化了设计考虑，模拟输入及时钟信号采用差分输入，提高抗干扰能力。

5 数字下变频器（DDC）：每个ADC通道内部连接四个DDC，每个DDC包括48位数控振荡器（NCO）和多达四个半带抽取滤波器，支持多频段接收和灵活的频段切换。

6 快速自动增益控制（AGC）支持：通过可编程阈值检测器和信号监测模块，快速检测输入信号功率，避免ADC输入超范围，简化AGC设计。

7 高速串行输出：支持JESD204B（子类1）编码串行数字输出，每线线速高达16Gbps，支持单线、双线、四线和八线配置，满足高速数据传输需求。

8多器件同步：通过SYSREF±和SYNCINB±输入引脚支持多器件同步，适用于需要多个ADC协同工作的系统。

9灵活配置：通过SPI接口可编程配置DDC模式、NCO频段、时钟分频、JESD204B线配置等，满足特定系统要求。

10温度管理：片内温度二极管用于系统热量管理，确保器件在长时间高负荷工作下的稳定性。

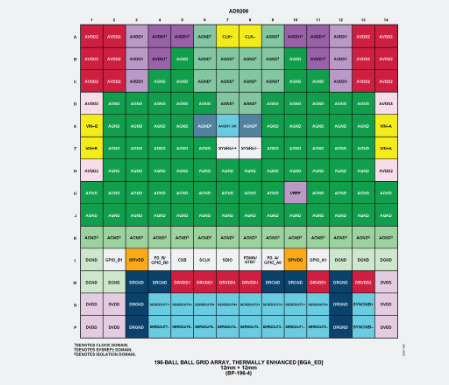

11封装形式：采用12mm×12mm 196引脚BGA封装，不含铅，符合环保要求，可在-40°C至+85°C的环境温度范围内工作。

产品详情

架构与信号处理

AD9208的双通道ADC内核采用多级差分流水线架构，集成输出纠错逻辑，确保高速采样下的线性度和精度。每个ADC通道配备宽泛的带宽输入，支持用户可选的输入范围，适应不同信号强度。ADC数据输出通过交叉复用器内部连接到四个DDC，每个DDC包括多达五个级联信号处理级：

1 数控振荡器（NCO）：48位NCO支持在GPIO引脚上选择预置频段（最多三个频段），通过SPI可编程配置文件，实现相位相干的NCO切换，支持多频段接收器。

2 半带抽取滤波器：每个DDC包含多达四个半带抽取滤波器，用于降低输出数据速率，同时保持信号带宽，适应不同接收逻辑器件的线速要求。

性能指标

AD9208在高频输入下的性能表现出色：

1 输入幅度-2dBFS，2.6GHz输入时：

SFDR（无杂散动态范围）为70dBFS，SNR（信噪比）为57.2dBFS。

2 输入幅度-9dBFS，2.6GHz输入时：

SFDR为78dBFS，SNR为59.5dBFS。

3噪声密度：-152dBFS/Hz，确保低噪声环境下的高精度采样。

电源与功耗

AD9208支持0.975V、1.9V和2.5V直流电源供电，适应不同系统电压需求。在3GSPS采样率下，每通道总功率为1.65W（默认设置），且提供灵活的功耗降低选项，可在必要时大幅降低功耗，适用于便携式设备和电池供电系统。

接口与控制

1 SPI接口：3线串口接口，用于编程配置DDC模式、NCO频段、时钟分频、JESD204B线配置等，满足特定系统要求。

2 JESD204B输出：支持子类1编码，每线线速高达16Gbps，支持单线、双线、四线和八线配置，适应不同接收逻辑器件的线速需求。

3时钟输入：支持整数时钟，具有除以2和除以4选项，灵活适应系统时钟需求。

4GPIO引脚：用于快速NCO切换和信号监测，简化多频段接收器的设计。

封装与环境适应性

AD9208采用12mm×12mm 196引脚BGA封装，不含铅，符合环保要求。工作温度范围为-40°C至+85°C，适应恶劣环境下的稳定工作。

应用

AD9208凭借其卓越的性能和灵活性，广泛应用于以下领域：

1 分集多频段、多模数字接收器：支持3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A等多种通信标准，实现高频信号的直接采样和处理。

2 电子测试和测量系统：高速采样率和宽输入带宽满足测试和测量系统对高频信号的分析需求，提高测试精度和效率。

3相控阵雷达与电子战：支持对宽频带信号的直接采样，提高雷达系统的侦测范围和灵敏度，增强电子战系统的干扰和抗干扰能力。

4 DOCSIS 3.0 CMTS上行接收路径：满足有线电视网络对上行信号的高带宽需求，提高数据传输速率和稳定性。

5HFC数字反向路径接收器：支持混合光纤同轴电缆网络中的数字反向信号接收，实现高速数据传输和低延迟通信。

产品亮点

1 宽泛的输入-3dB带宽（9GHz）：支持对高达5GHz左右的信号进行直接射频采样，无需混频器，简化前端设计，降低系统成本。

2 四个集成宽带抽取滤波器和NCO模块：每个ADC通道配备两个集成宽带数字处理器，每个处理器包含48位NCO和四个级联半带滤波器，支持多频段接收和灵活的频段切换。

3通过GPIO引脚进行快速的NCO切换：允许在GPIO引脚上选择预置频段，最多三个频段，通过SPI可编程配置文件实现相位相干的NCO切换，满足多频段接收器的需求。

4SPI控制多种不同的产品特性和功能：通过SPI接口可编程配置DDC模式、NCO频段、时钟分频、JESD204B线配置等，满足特定系统要求，提高设计灵活性。

5可编程的快速超范围检测和信号监测：通过可编程阈值检测器和信号监测模块，快速检测输入信号功率，避免ADC输入超范围，简化AGC设计，提高系统稳定性。

6用于系统热量管理的片内温度二极管：片内温度二极管用于监测器件温度，确保长时间高负荷工作下的稳定性，延长器件使用寿命。

712mm×12mm 196引脚BGA封装：小巧紧凑的封装形式，适应空间受限的应用场景，同时提供良好的散热性能，确保器件稳定工作。
