MAX96717 CSI-2到GMSL2串行器详解

一、引言

在汽车电子领域，随着高级驾驶辅助系统（ADAS）、智能座舱等应用的快速发展，对高分辨率视频数据的传输需求日益增长。传统的视频传输方式在带宽、抗干扰能力和传输距离等方面逐渐难以满足要求。MAX96717作为一款车规级的高速串行器，能够将MIPI CSI-2接口的视频数据转换为GMSL2串行链路格式进行传输，同时支持双向控制通道数据的交互，为汽车电子系统提供了可靠、高效的视频传输解决方案。

二、MAX96717概述

MAX96717是ADI公司推出的一款车规级GMSL2串行器，专为高分辨率车载摄像头系统设计。它具备强大的视频数据处理和传输能力，能够适应汽车复杂的工作环境。该器件在MIPI CSI-2接口上接收视频数据，并在GMSL2串行链路收发器上输出视频，同时通过GMSL2链路实现双向控制通道数据的发送和接收。其正向运行速率有3 Gbps和6 Gbps（固定）两种选择，反向运行速率为187.5 Mbps，可通过本地I2C/UART接口或来自匹配解串器的链路进行编程。

三、特性详解

（一）车规级高速链路特性

1. 最大插入损耗
   MAX96717在不同频率和速率下具有特定的最大插入损耗指标。在3GHz、6Gbps速率时，最大插入损耗为21.0dB；在1.5GHz、3Gbps速率时，最大插入损耗为19.5dB。这一特性使得它能够在一定长度的传输线缆上保持信号的完整性，适应不同的传输距离需求。例如，在汽车内部复杂的布线环境中，线缆可能会存在一定的损耗，MAX96717的插入损耗指标确保了视频数据能够可靠地传输到接收端。

2. 自动适应信道条件变化
   汽车工作环境复杂多变，线缆的性能可能会受到温度、老化等因素的影响而发生变化。MAX96717具备自动适应信道条件变化的能力，它能够动态补偿因电缆老化、温度变化或制造差异引起的信号衰减。通过内置的自适应均衡技术，实时调整信号的参数，保证在不同信道条件下都能实现稳定的数据传输。

3. 工作环境温度范围
   该器件的额定工作温度范围为-40℃至+105℃，符合汽车级温度范围要求，并且符合AEC-Q100 2级标准。这意味着MAX96717能够在汽车内部的各种极端温度环境下正常工作，无论是寒冷的冬季还是炎热的夏季，都能保证视频传输的可靠性。

（二）视频输入特性

1. 四通道MIPI CSI-2 v1.3输入端口
   MAX96717集成了四通道MIPI CSI-2 v1.3接收端口，兼容D-PHY v1.2标准。每通道最高支持2.5 Gbps的速率，可处理8Mp @ 40fps等高带宽视频流。这使得它能够满足高分辨率摄像头的数据传输需求，为ADAS系统提供清晰、流畅的视频图像。例如，在8Mp 40fps的前视摄像头系统中，大量的视频数据需要快速、准确地传输到处理单元，MAX96717的四通道MIPI CSI-2输入端口能够高效地完成这一任务。

2. 隧道模式支持多种数据类型
   在隧道模式下，MAX96717支持任何CSI-2数据类型。这一特性增加了器件的灵活性和通用性，能够适应不同类型摄像头的视频数据传输需求。无论是普通的RGB视频数据还是特殊的传感器数据，都可以通过隧道模式进行传输。

（三）数据完整性和纠错特性

1. 循环冗余校验（CRC）和纠错码（ECC）
   MAX96717采用了CRC和ECC技术来保证数据的完整性。CRC用于检测数据在传输过程中是否发生错误，通过对数据进行校验计算，接收端可以判断数据是否正确。ECC则能够在检测到错误后进行纠错，提高数据传输的可靠性。在隧道模式下，通过CRC实现端到端的数据完整性，确保视频数据从源到目的地无误。

2. RS前向纠错（FEC）
   为了进一步保护前向视频和控制信道数据，MAX96717采用了RS前向纠错技术。FEC可以在数据传输过程中添加冗余信息，当数据在传输过程中出现错误时，接收端可以利用这些冗余信息进行纠错，减少数据丢失和错误的可能性。

（四）通信和控制特性

1. 双向控制通道
   MAX96717支持通过单线进行全双工通信，具备双向控制通道。这使得它可以在传输视频数据的同时，实现与外设的双向控制信号交互。例如，可以通过控制通道对摄像头进行参数配置、状态查询等操作。

2. 多种通信接口
   该器件包括两个I2C/UART直通通道、灵活的GPIO、SPI通道。I2C/UART直通通道可用于主控端访问摄像头模组上的图像传感器、IMU、LED驱动器等外设；SPI主接口可用于配置本地或远程设备；16个可编程GPIO支持中断、电平触发、PWM输出等功能，延迟低至微秒级，适用于精确帧触发或PTZ控制。

3. 并发侧通道
   并发侧通道用于设备配置以及与外设通信。通过并发侧通道，可以实现对MAX96717的实时配置和故障上报，提高系统的可维护性和可靠性。

（五）时钟和电源特性

1. 反向参考时钟（RoR）功能
   MAX96717支持反向参考时钟功能，即由解串器端通过反向通道提供稳定参考时钟（如27 MHz），供串行器及图像传感器使用。这一特性带来了多方面的好处，省去了摄像头端晶体振荡器，降低了BOM成本与PCB面积；提高系统可靠性（减少有源器件数量）；避免多时钟源间skew问题，提升同步精度；支持图像传感器参考时钟输出，简化时钟树设计。

2. 内置ADC和温度传感器
   内置10位ADC与温度传感器用于监测电源电压、板温等关键参数，支持远程诊断。通过监测这些参数，可以及时发现系统中的潜在问题，采取相应的措施进行保护和处理，提高系统的稳定性和安全性。

（六）封装特性

MAX96717采用紧凑型5mm x 5mm、0.5mm间距TQFN侧面可湿封装，符合AEC-Q100 Grade 2标准。这种封装形式具有体积小、散热性能好等优点，适合在汽车电子系统中使用。在布局时，建议将裸焊盘良好接地，并配合大面积铺铜以优化散热。

四、产品详情

（一）视频输入端口

MAX96717的四通道MIPI CSI-2 v1.3输入端口是其视频输入的核心部分。每个通道都有独立的差分数据线和时钟线，能够高效地接收来自摄像头的视频数据。在输入端，需要配置100Ω差分阻抗匹配与AC耦合电容，以确保信号的稳定传输。

（二）串行链路输出

GMSL2串行链路输出是MAX96717将视频数据转换为串行格式进行传输的关键部分。它支持正向运行速率为3 Gbps或6 Gbps（固定），反向运行速率为187.5 Mbps。GMSL2数据可以通过同轴或屏蔽双绞线（STP）电缆传输，数据手册中的表1提供了常用汽车电缆的典型最大长度指南。例如，在一定的传输速率和线缆类型下，可以传输的最大距离是多少，为用户在系统设计时提供了参考。

（三）编程接口

MAX96717可以通过本地I2C/UART接口或通过来自匹配解串器的链路进行编程。通过本地接口，用户可以直接对器件进行配置和调试；而通过匹配解串器的链路进行编程，则方便了系统的集成和管理。

（四）安全诊断功能

MAX96717符合ASIL-B标准要求，集成了一系列安全诊断功能。上电自检功能可以在器件启动时验证内部逻辑与存储器功能，确保器件正常工作。同时，通过多种数据完整性和纠错机制，保障了视频和控制数据在传输过程中的安全性。

五、应用领域

（一）先进驾驶辅助系统（ADAS）

在ADAS系统中，MAX96717发挥着重要作用。例如在8Mp 40fps前视摄像头（FVC）系统中，它能够将高分辨率的视频数据快速、准确地传输到处理单元，为车辆的碰撞预警、自适应巡航等功能提供清晰的图像支持。同时，通过双向控制通道，还可以实现对摄像头的实时控制和状态监测。

（二）环视系统（SVS）

环视系统需要多个摄像头协同工作，为驾驶员提供车辆周围的全景图像。MAX96717可以用于环视系统中的鱼眼摄像头，将各个摄像头的视频数据传输到中央处理单元进行拼接和处理，生成全景图像。其高带宽和可靠的数据传输能力，确保了环视系统的图像质量和实时性。

（三）驾驶员监控系统（DMS）

驾驶员监控系统用于监测驾驶员的状态，如疲劳、分心等。MAX96717可以连接DMS系统中的摄像头，将驾驶员的面部图像等视频数据传输到分析单元进行处理。通过其灵活的通信接口，还可以实现对摄像头的参数调整和状态反馈。

（四）后视摄像头（RVC）

后视摄像头是汽车中常见的安全设备，MAX96717可以将后视摄像头的视频数据传输到车内显示屏上，为驾驶员提供清晰的后方视野。其稳定的数据传输和抗干扰能力，确保了在各种环境下后视图像的可靠性。

（五）具有多个同步摄像头的系统

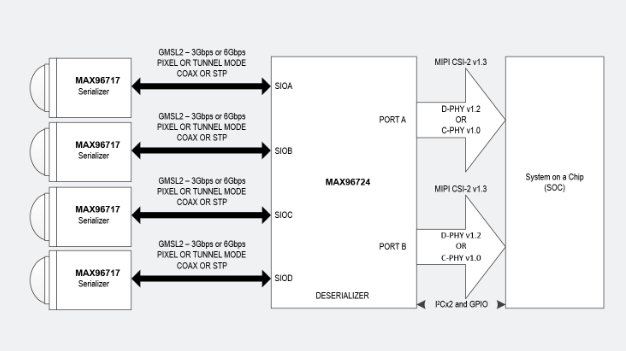

在一些复杂的汽车电子系统中，可能需要多个摄像头同步工作，如自动泊车系统。MAX96717能够满足多个同步摄像头的数据传输需求，通过其16个虚拟通道和精确的时钟同步功能，确保各个摄像头的视频数据能够准确、同步地传输到处理单元，实现自动泊车等功能。

六、元器件采购上拍明芯城

拍明芯城（www.iczoom.com）是一个专业的元器件采购平台，提供MAX96717的型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询服务。用户可以在拍明芯城上轻松获取MAX96717的详细信息，并与供应商进行沟通和采购。同时，拍明芯城还提供PDF数据手册中文资料，方便用户了解MAX96717的引脚图及功能概述，为用户在元器件采购过程中提供全面的支持和便利。

MAX96717作为一款功能强大的车规级GMSL2串行器，凭借其丰富的特性、广泛的应用领域和可靠的性能，在汽车电子领域具有重要的地位。随着汽车智能化、网联化的不断发展，MAX96717将为汽车电子系统的高分辨率视频传输提供更加优质的解决方案。
