DRV425用于开环应用的全集成式磁通门磁传感器详解

一、引言

在当今科技飞速发展的时代，传感器作为获取信息的关键部件，在众多领域发挥着不可或缺的作用。其中，磁传感器能够感知磁场的变化，并将其转化为可处理的电信号，广泛应用于工业控制、汽车电子、航空航天、医疗设备等多个领域。DRV425作为一款用于开环应用的全集成式磁通门磁传感器，凭借其高精度、高灵敏度、宽测量范围以及丰富的功能特性，成为了磁传感器领域的一颗璀璨明星。本文将深入剖析DRV425的各个方面，包括其工作原理、特性参数、应用场景、设计要点以及实际案例等，为电子工程师和相关技术人员提供全面而详细的参考。

二、磁通门传感器基础

2.1 磁通门传感器原理

磁通门传感器是一种基于高导磁材料铁芯在交变磁场中的非线性磁化特性工作的弱磁场测量装置。其核心结构由高磁导率软磁材料（如坡莫合金）制成的磁芯、激励线圈和感应线圈组成。在工作过程中，通过高频交变电流使铁芯周期性进入磁饱和状态，外部被测磁场会调制磁芯的磁导率变化。感应线圈输出信号包含基波与二次谐波分量，其中二次谐波幅值与待测磁场强度呈线性关系。通过检测二次谐波信号，就可以实现对磁场强度的测量。这种独特的原理使得磁通门传感器具有高精度、宽频响、低噪声等技术优势，可测量10pT至1mT范围的弱磁场。

2.2 磁通门传感器分类

磁通门传感器根据其结构和工作方式的不同，可分为多种类型。常见的有单磁芯磁通门传感器和双磁芯差分磁通门传感器。单磁芯磁通门传感器结构简单，但容易受到外部干扰磁场的影响。而双磁芯差分磁通门传感器采用双磁芯反向串联配置，能够有效消除外部干扰磁场的影响，提高测量的准确性和稳定性。DRV425采用了独特的集成式磁通门传感器设计，结合了单磁芯和双磁芯的部分优点，在保证高精度的同时，增强了抗干扰能力。

三、DRV425传感器概述

3.1 产品定位与特点

DRV425是德州仪器（TI）推出的一款专为开环应用设计的全集成式磁通门磁传感器。它集成了磁通门传感器、传感器调理电路和补偿线圈等关键部件，实现了电气隔离式、高灵敏度的精确直流和交流磁场测量。该传感器具有高精度、低偏移、低漂移、低噪声等显著特点，能够满足对磁场测量精度要求极高的应用场景。同时，DRV425还提供了丰富的功能和灵活的配置选项，方便工程师根据具体需求进行设计和优化。

3.2 封装与外观

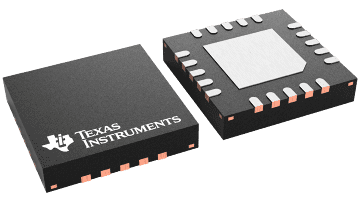

DRV425采用热增强型、非磁性、薄型WQFN（20引脚）封装，封装尺寸为4.00mm×4.00mm。这种封装具有热耗散性能经优化的散热焊盘，能够有效散发传感器工作时产生的热量，保证传感器在长时间稳定工作时的性能。其小巧的封装尺寸使得DRV425非常适合应用于对空间要求严格的场合，如便携式设备、微型传感器模块等。在外观上，WQFN封装具有平整的表面和规则的引脚排列，便于焊接和安装。

四、DRV425核心技术特性

4.1 高精度磁测量参数

DRV425的高精度是其一大亮点。其偏移量最大为±8µT，这意味着在无外部磁场的情况下，传感器的输出偏差非常小。偏移漂移典型值为±5nT/°C，表明随着温度的变化，传感器的偏移量变化极小，保证了在不同温度环境下测量的准确性。增益误差典型值为0.04%，增益漂移典型值为±7ppm/°C，线性度为±0.1%，这些参数共同确保了传感器输出信号与实际磁场强度之间的高度线性关系。噪声典型值为1.5nT/√Hz，较低的噪声水平使得传感器能够检测到微弱的磁场变化，提高了测量的灵敏度。

4.2 测量范围与增益调节

DRV425的传感器范围最大可达±2mT，并且范围和增益可以通过外部电阻进行调节。这种灵活性使得传感器能够适应不同强度的磁场测量需求。例如，在测量弱磁场时，可以通过调整外部电阻来扩大测量范围，提高测量的分辨率；而在测量强磁场时，则可以缩小测量范围，避免输出信号饱和。通过合理选择外部电阻的值，工程师可以根据具体应用场景优化传感器的性能。

4.3 带宽选择

DRV425提供了可选的带宽，分别为47kHz或32kHz。不同的带宽适用于不同的应用场景。较高的带宽（47kHz）能够满足对快速变化磁场信号的测量需求，如高频电流检测、高速运动物体的磁场监测等。而较低的带宽（32kHz）则适用于对低频磁场信号的测量，如静态磁场测量、低频交流磁场监测等。通过引脚BSEL可以选择所需的带宽，为工程师提供了更多的设计灵活性。

4.4 精密基准

DRV425内部集成了精密基准电压源，其精度最大为2%，漂移最大为50ppm/°C。该基准电压源可以通过引脚选择2.5V或1.65V的电压，还支持可选的比例模式VDD/2。精密基准电压源为传感器内部的信号处理电路提供了稳定的参考电压，保证了测量结果的准确性和稳定性。同时，其低漂移特性使得在不同温度环境下，参考电压的变化极小，进一步提高了传感器的性能。

4.5 诊断功能

DRV425具备过范围和错误标志等诊断特性。过范围标志（OR）用于检测超出测量范围的大磁场，当外部磁场强度超过传感器的测量范围时，OR引脚会输出相应的信号，提醒工程师及时处理。错误标志（ERROR）则用于检测传感器的工作状态，如电源异常、内部电路故障等。当出现错误时，ERROR引脚会输出错误信号，方便工程师进行故障排查和系统监控。这些诊断功能提高了系统的可靠性和稳定性，减少了因传感器故障导致的系统停机时间。

4.6 电源特性

DRV425的电源电压范围为3.0V至5.5V，这使得它能够在不同的电源环境下稳定工作。无论是使用电池供电的便携式设备，还是接入工业电源的系统，DRV425都能适应。较宽的电源电压范围增加了传感器在各种应用中的适用性，方便工程师进行系统设计和集成。

五、DRV425工作原理深入解析

5.1 磁通门传感器工作过程

DRV425中的磁通门传感器反复进入和退出饱和状态，从而实现无磁滞的操作。当激励线圈通入高频交变电流时，磁芯会在交变磁场的作用下周期性地达到磁饱和状态。在磁饱和状态下，磁芯的磁导率急剧下降，此时外部被测磁场对磁芯的磁导率影响较小。而在非饱和状态下，外部被测磁场会调制磁芯的磁导率变化。感应线圈会感应到磁芯磁导率的变化，输出包含基波和二次谐波的信号。由于二次谐波幅值与待测磁场强度呈线性关系，通过检测二次谐波信号的幅度，就可以得到外部磁场的大小。

5.2 补偿回路与信号处理

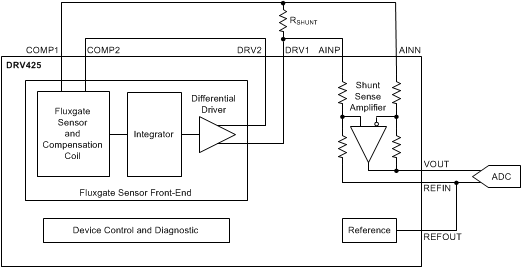

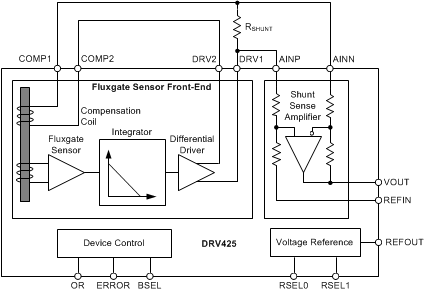

DRV425内部集成了补偿线圈和信号处理电路。补偿线圈的作用是产生与外部磁场相反的磁场，使传感器处的磁场回到零。补偿电流与外部磁场成正比，通过外部分流电阻产生电压降。集成的差分放大器对该电压降进行测量，并生成与磁场成正比的输出电压。信号处理电路还包括积分器、差分驱动器等模块，它们共同协作完成对磁场信号的精确测量和处理。积分器对差分放大器的输出信号进行积分处理，进一步提高信号的准确性和稳定性。差分驱动器则驱动补偿电流通过内部补偿线圈，实现对外部磁场的补偿。

5.3 无磁滞特性优势

DRV425的磁通门传感器具有无磁滞特性，这意味着传感器的输出信号与输入磁场之间不存在磁滞回线。传统的磁传感器在磁场变化过程中，由于磁滞现象的存在，输出信号会滞后于输入磁场的变化，导致测量误差。而DRV425的无磁滞特性使得其输出信号能够实时、准确地反映输入磁场的变化，提高了测量的精度和响应速度。这对于需要快速、准确测量磁场变化的应用场景，如高频电流检测、高速运动物体的磁场监测等，具有非常重要的意义。

六、DRV425应用场景与案例分析

6.1 线性位置检测

在工业自动化生产中，线性位置检测是一个重要的应用领域。DRV425可以用于高精度的线性位置测量，例如在数控机床、机器人等设备中。通过在运动部件上安装磁性标尺，并在固定位置安装DRV425传感器，当运动部件移动时，传感器会检测到磁性标尺产生的磁场变化，从而计算出运动部件的位置。DRV425的高精度和低噪声特性使得它能够实现亚毫米级的位置测量精度，满足高精度加工和运动控制的需求。

案例：某数控机床制造商在其产品中采用了DRV425传感器进行线性位置检测。在机床的X、Y、Z轴上分别安装了磁性标尺和DRV425传感器，通过实时监测传感器的输出信号，实现了对刀具位置的精确控制。在实际应用中，该机床的加工精度得到了显著提高，产品合格率从原来的90%提升到了98%以上，大大增强了产品的市场竞争力。

6.2 母线电流检测

在电力系统和电气设备中，母线电流检测是非常重要的环节。DRV425提供了一种新的母线电流检测解决方案。通过在母线中间钻孔，利用两个DRV425传感器测量孔内的磁场梯度，能够实现高精度的电流测量。这种方法不仅简单，而且能够有效降低系统成本和功耗。

案例：某电力设备制造商在其开关柜产品中采用了DRV425传感器进行母线电流检测。传统的电流检测方法需要使用电流互感器，而电流互感器体积较大、成本较高，并且存在一定的测量误差。采用DRV425传感器后，只需在母线上钻孔并安装传感器即可实现电流检测，大大简化了系统结构，降低了成本。同时，DRV425的高精度测量特性使得电流检测的准确性得到了提高，为电力设备的安全运行提供了可靠保障。

6.3 电机可靠性诊断

电机在运行过程中，可能会出现各种故障，如绝缘老化、轴承磨损等。这些故障会导致电机的磁场分布发生变化。DRV425传感器可以监测电机运行时的磁场变化，通过分析传感器输出信号的特征，提前识别电机潜在的故障隐患，实现电机的可靠性诊断。

案例：某风电场在其风力发电机组中采用了DRV425传感器进行电机可靠性诊断。风力发电机的电机在长期运行过程中，受到风力、温度等因素的影响，容易出现故障。通过在电机周围安装DRV425传感器，实时监测电机的磁场变化，并将数据传输到监控中心进行分析。当检测到电机磁场出现异常变化时，系统会及时发出预警信号，提醒运维人员进行检修。采用这种方法后，该风电场的电机故障发生率明显降低，设备非计划停运时间减少了60%以上，提高了风电场的运营效率和经济效益。

6.4 光伏逆变器应用

在光伏发电系统中，光伏逆变器是将直流电转换为交流电的关键设备。DRV425传感器可以用于光伏逆变器中的电流检测和磁场监测。通过精确测量逆变器中的电流和磁场，可以实现对逆变器的精确控制和保护，提高光伏发电系统的效率和可靠性。

案例：某光伏逆变器制造商在其产品中采用了DRV425传感器进行电流检测。在逆变器的输入和输出端分别安装了DRV425传感器，实时监测电流的大小和方向。通过将传感器输出信号反馈给控制电路，实现了对逆变器的精确控制，提高了逆变器的转换效率。同时，DRV425的故障诊断功能还可以及时发现逆变器中的故障，保障了光伏发电系统的安全稳定运行。

七、DRV425设计要点与注意事项

7.1 电源设计与去耦

DRV425的电源设计对于其性能和稳定性至关重要。为了确保传感器正常工作，需要使用1µF的X7R型陶瓷电容对DRV425的两个VDD引脚进行去耦，将电容尽可能靠近电源引脚放置，确保电流能够通过去耦电容的焊盘。这样可以有效滤除电源中的噪声和干扰，提高电源的质量。当VDD引脚的电源电压超过2.4V时，设备开始上电启动。在启动过程中，DRV1和DRV2输出被拉低，ERROR引脚被置低。当电源电压低于2.4V持续超过20μs时，设备会进行上电复位。在设计电源电路时，需要确保电源电压的稳定性和纹波符合要求，避免因电源问题导致传感器工作异常。

7.2 磁场屏蔽与布局

为了避免外部磁场的干扰，在设计DRV425的应用电路时，可能需要对传感区域进行屏蔽。可以使用高磁导率的材料制作屏蔽罩，将传感器和相关的电路元件包裹起来，减少外部磁场的影响。同时，在设计PCB布局时，需要注意合理安排组件的位置。传感器的灵敏度轴可以通过封装顶部的虚线来指示，其输出与磁场方向有关。应尽量减少DRV425附近的过孔数量，使用非磁化的无源元件，避免使用含镍金镀层的PCB走线。可以参考DRV425EVM用户指南获取具体的布局示例，确保关键组件的性能不受影响。

7.3 补偿线圈连接与极性

DRV425内部的补偿线圈在磁场测量中起着关键作用。在设计时，需要注意补偿线圈的连接极性，避免驱动器输出异常。补偿线圈电流在外部分流电阻上产生电压降，内部差分放大器对该电压降进行测量。如果补偿线圈连接极性错误，会导致测量结果不准确，甚至损坏传感器。因此，在焊接和连接补偿线圈时，需要仔细核对引脚定义和连接方式，确保连接正确无误。

7.4 诊断功能利用

DRV425提供的过范围和错误标志等诊断功能可以帮助工程师及时发现传感器的工作异常和故障。在设计系统时，应充分利用这些诊断功能，将诊断信号连接到系统的监控电路中。当出现过范围或错误情况时，系统能够及时采取相应的措施，如发出警报、停止设备运行等，避免故障扩大和造成更严重的后果。同时，定期对诊断功能进行测试和验证，确保其正常工作。

八、DRV425与其他磁传感器的比较

8.1 与霍尔传感器的比较

霍尔传感器是一种常见的磁传感器，它基于霍尔效应工作。与DRV425相比，霍尔传感器的结构简单、成本较低，但测量精度和灵敏度相对较低。霍尔传感器的测量范围一般较窄，且容易受到温度和磁场方向的影响。而DRV425作为磁通门传感器，具有高精度、高灵敏度、宽测量范围等优点，能够满足对磁场测量精度要求极高的应用场景。此外，DRV425的无磁滞特性也使其在测量快速变化磁场时具有优势。

8.2 与AMR传感器的比较

AMR（各向异性磁阻）传感器是利用磁阻效应来测量磁场的传感器。AMR传感器具有较高的灵敏度和较快的响应速度，但线性度相对较差，且存在磁滞现象。DRV425在线性度和无磁滞特性方面具有明显优势，能够提供更准确的磁场测量结果。同时，DRV425的集成度高，内部集成了多种功能模块，减少了外部元件的使用，降低了系统成本和复杂度。

九、DRV425的发展趋势与展望

9.1 技术创新方向

随着科技的不断进步，DRV425磁传感器也将不断进行技术创新。未来，DRV425可能会朝着更高精度、更低功耗、更小尺寸的方向发展。通过采用新的材料和工艺，进一步提高传感器的灵敏度和测量精度，满足对微弱磁场测量日益增长的需求。同时，优化电路设计和电源管理，降低传感器的功耗，延长电池供电设备的使用时间。此外，缩小封装尺寸，使传感器更加微型化，适应更多对空间要求严格的应用场景。

9.2 应用领域拓展

DRV425目前已经在工业控制、电力电子、新能源等领域得到了广泛应用，未来其应用领域还将不断拓展。在智能交通领域，DRV425可以用于车辆检测、交通流量监测等；在医疗设备领域，可用于磁共振成像、生物磁场检测等；在航空航天领域，可用于卫星姿态控制、飞行器磁场导航等。随着物联网、人工智能等技术的不断发展，DRV425将与这些技术深度融合，为各个领域带来更多的创新应用和解决方案。

十、结论

DRV425作为一款用于开环应用的全集成式磁通门磁传感器，凭借其高精度、高灵敏度、宽测量范围、丰富的功能特性以及灵活的配置选项，在磁传感器领域具有独特的优势。通过对磁通门传感器原理的深入理解、对其核心技术特性的详细分析、对其应用场景和案例的探讨以及对其设计要点和注意事项的总结，我们可以看到DRV425在工业自动化、电力电子、新能源、智能交通等多个领域都有着广阔的应用前景。随着技术的不断创新和应用领域的不断拓展，DRV425将为推动各个行业的发展发挥重要作用。
