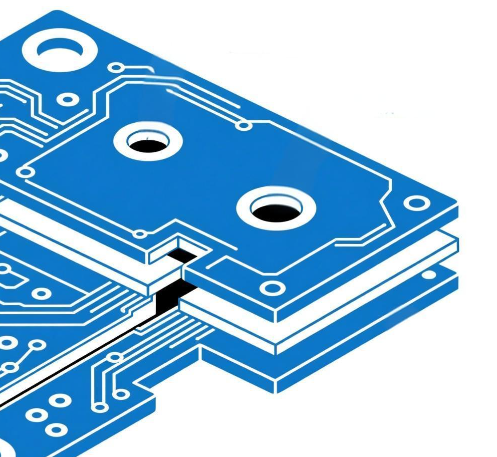

PCB（印刷电路板）的孔根据功能、结构和工艺可分为以下几类，每种孔在设计和制造中均有特定作用：

1. 按功能分类

• 导通孔（Via）

• 通孔（Through Via）：贯穿整个PCB，连接所有层，成本低但占用空间大。

• 盲孔（Blind Via）：仅连接表层与某一内层，用于高密度设计（HDI）。

• 埋孔（Buried Via）：完全位于内层之间，表面不可见，提升布线密度。

• 微孔（Micro Via）：直径≤0.15mm，激光钻孔，用于高精度互连。

• 背钻孔（Back-drill Via）：去除多余铜柱，减少高速信号反射。

• 元件孔（Component Hole）

• 用于通孔插装元件（THT），如电阻、电容引脚，孔径较大且金属化。

• 散热孔（Thermal Via）

• 阵列式过孔，将热量传导至内层或背面，常配合铜箔增强散热。

• 测试孔（Test Via）

• 作为测试点，供探针接触以检测电路性能，通常较小且位于关键节点。

• 固定孔（Mounting Hole）

• 螺丝孔：固定PCB或散热器，通常非金属化。

• 定位孔：辅助生产对齐，孔径精确无镀层。

2. 按结构分类

• 金属化孔（Plated Through Hole, PTH）

• 孔壁镀铜，实现电气连接（如导通孔、元件孔）。

• 非金属化孔（Non-Plated Through Hole, NPTH）

• 无镀层，仅用于机械固定或散热（如螺丝孔、定位孔）。

3. 按工艺分类

• 机械钻孔（Mechanical Drill）

• 传统钻头加工，适用于孔径≥0.2mm的孔。

• 激光钻孔（Laser Drill）

• 用于微小孔（如微孔），精度高，常见于HDI板。

• 冲压孔（Punched Hole）

• 通过模具冲压成型，适用于简单形状的大批量生产。

4. 特殊设计孔

• 槽孔（Slot Hole）

• 长条形孔，用于安装特殊元件（如USB接口）。

• 邮票孔（Break-away Tab）

• 分板设计，便于将多个PCB从面板上分离，呈连续小孔排列。

• 填充孔（Filled Via）

• 导电/非导电材料填充，防止焊锡渗入（如BGA下方过孔）。

5. 其他分类

• 通孔插装孔（THT Hole）

• 对应传统插件元件，孔径需匹配元件引脚。

• 表面贴装定位孔（SMD Alignment Hole）

• 辅助SMT贴片机精准定位元件。

总结

PCB孔的设计需综合考虑电气性能、机械强度、散热需求及生产工艺。例如，高速信号层常用背钻孔减少干扰，而高密度板依赖盲埋孔和微孔提升布线空间。合理选择孔类型可优化PCB性能和成本。
