OPA1656 SoundPlus™ 超低噪声和失真、Burr-Brown™ 音频运算放大器详细解析

在音频设备的设计与开发中，运算放大器的性能直接决定了音频信号的保真度与整体音质。OPA1656 SoundPlus™作为德州仪器（TI）推出的Burr-Brown™系列音频运算放大器，凭借其超低噪声、超低失真以及卓越的电气特性，在专业音频领域赢得了广泛赞誉。本文将从参数特性、封装引脚、应用领域、设计优势及选型采购等多个维度，对OPA1656进行全面剖析。

一、核心参数与特性解析

1、基础电气参数

OPA1656是一款双通道音频运算放大器，其核心参数如下：

通道数：2通道
总供电电压范围：最小4.5V（单电源或双电源），最大36V（单电源或双电源）
增益带宽积（GBW）：典型值53MHz，确保在高频信号下仍能保持稳定增益
压摆率（Slew Rate）：典型值24V/µs，支持快速信号变化，减少失真
轨到轨输出（Rail-to-Rail Out）：输出电压可接近供电电压范围，提高动态范围
输入失调电压（Vos）：25°C下最大1mV，保证信号准确性
每通道静态电流（Iq）：典型值3.9mA，低功耗设计
1kHz电压噪声密度（Vn）：典型值4.3nV/√Hz（部分资料提及2.9nV/√Hz@10kHz，体现低频段优势）
1kHz总谐波失真加噪声（THD + N）：典型值0.000029%（即-131dB），展现卓越音质
输出电流（Iout）：典型值100mA，支持驱动低阻抗负载
工作温度范围：-40°C至+125°C，适应恶劣环境

2、关键特性详解

超低噪声设计：OPA1656采用FET输入架构，实现了极低的电压噪声密度（2.9nV/√Hz@10kHz）和电流噪声密度（6fA/√Hz@1kHz），有效降低了信号传输过程中的噪声干扰，特别适用于对噪声敏感的音频应用。

超低失真表现：在1kHz时，THD + N低至0.000029%（-131dB），即使在20kHz的高频段，失真也仅为0.000035%（-129dB），确保了音频信号的高保真传输。

高带宽与高压摆率：53MHz的增益带宽积和24V/µs的压摆率，使得OPA1656能够轻松处理高频信号，减少信号失真，满足专业音频设备对信号处理速度的要求。

轨到轨输出能力：输出电压可接近供电电压范围，提高了信号的动态范围，使得音频信号能够更充分地利用整个输出摆幅，增强了信号的强度和清晰度。

宽电源电压范围：支持4.5V至36V的单电源或双电源供电，适应不同音频设备的电源需求，提高了设计的灵活性。

低静态电流与低功耗：每通道静态电流仅为3.9mA，降低了整体功耗，适合便携式音频设备或需要长时间运行的音频系统。

高共模抑制比（CMRR）：典型值120dB，有效抑制了共模干扰信号，提高了信号的纯净度。

低输入偏置电流：最大20pA，减少了信号源的负载效应，提高了信号的准确性。

二、封装与引脚功能

1、封装形式

OPA1656采用8引脚SOIC（Small Outline Integrated Circuit）封装，这种封装形式具有体积小、引脚间距大、易于焊接和维修等优点，广泛应用于各种音频设备中。

2、引脚功能

引脚1（Out A）：通道A的输出端，提供放大后的音频信号。
引脚2（In A-）：通道A的反相输入端，用于接入反馈网络或差分信号。
引脚3（In A+）：通道A的同相输入端，用于接入音频输入信号。
引脚4（V-）：负电源端，接入负电源电压。
引脚5（In B+）：通道B的同相输入端，功能同引脚3。
引脚6（In B-）：通道B的反相输入端，功能同引脚2。
引脚7（Out B）：通道B的输出端，功能同引脚1。
引脚8（V+）：正电源端，接入正电源电压。

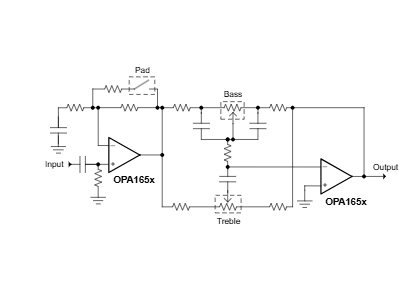

三、应用领域与案例分析

1、专业音频设备

OPA1656凭借其卓越的音质表现，广泛应用于专业音频设备中，如调音台、音频接口、录音设备等。在这些应用中，OPA1656能够确保音频信号的高保真传输，满足专业音频工程师对音质的严苛要求。

案例分析：某知名音频品牌在其高端调音台中采用了OPA1656作为核心音频运算放大器。通过精确的电路设计，OPA1656成功降低了信号传输过程中的噪声和失真，使得调音台输出的音频信号更加清晰、纯净，赢得了用户的一致好评。

2、高保真音频系统

在高保真音频系统中，如Hi-Fi音响、家庭影院等，OPA1656同样发挥着重要作用。其超低噪声和失真特性，使得音频信号在放大过程中几乎不失真，保留了原始音频的丰富细节和动态范围。

案例分析：某高端Hi-Fi音响品牌在其旗舰产品中采用了OPA1656作为音频放大电路的核心元件。通过优化电路设计，OPA1656成功提升了音响的音质表现，使得用户能够享受到更加逼真、震撼的音频体验。

3、便携式音频设备

随着便携式音频设备的普及，如耳机放大器、便携式播放器等，对运算放大器的功耗和体积提出了更高要求。OPA1656凭借其低静态电流和小型封装形式，成为便携式音频设备的理想选择。

案例分析：某知名耳机品牌在其高端耳机放大器中采用了OPA1656作为音频运算放大器。通过精确的电路设计和优化布局，OPA1656在保证音质的同时，成功降低了产品的功耗和体积，使得耳机放大器更加便携、实用。

四、设计优势与选型建议

1、设计优势

高音质表现：OPA1656的超低噪声和失真特性，使得音频信号在放大过程中几乎不失真，保留了原始音频的丰富细节和动态范围。

宽电源电压范围：支持4.5V至36V的单电源或双电源供电，适应不同音频设备的电源需求，提高了设计的灵活性。

低功耗设计：每通道静态电流仅为3.9mA，降低了整体功耗，适合便携式音频设备或需要长时间运行的音频系统。

小型封装形式：8引脚SOIC封装体积小、引脚间距大，易于焊接和维修，降低了生产成本和设计难度。

2、选型建议

明确应用需求：在选择OPA1656时，首先需要明确应用的具体需求，如音质要求、电源电压范围、功耗限制等。

考虑电路设计：根据应用需求，设计合理的电路方案，包括反馈网络的设计、电源去耦电容的选择等，以确保OPA1656能够发挥最佳性能。

关注封装与布局：在PCB布局时，需要关注OPA1656的封装形式和引脚排列，合理规划信号走线和电源走线，减少干扰和噪声。

进行性能测试：在完成电路设计后，需要进行性能测试，包括噪声测试、失真测试等，以验证OPA1656是否满足应用需求。
