INA133：1.5MHz带宽、450µV失调电压、0.95mA功耗的精密差分放大器深度解析

在现代电子系统中，精密差分放大器作为信号调理的核心组件，广泛应用于传感器接口、数据采集、医疗仪器和工业控制等领域。其性能直接影响系统的精度、稳定性和动态响应能力。INA133作为德州仪器（TI）推出的高性能精密差分放大器，凭借其1.5MHz带宽、450µV超低失调电压和0.95mA超低功耗，成为高精度、低功耗应用的理想选择。本文将从核心特性、工作原理、应用场景、设计要点及选型指南等方面，对INA133进行全面解析。

一、INA133的核心特性与优势

1、超低失调电压与漂移

INA133的最大输入失调电压仅为450µV，且温度漂移低至±5µV/°C。这一特性使其在需要高直流精度的应用中表现卓越，例如称重传感器、压力传感器和温度测量系统。低失调电压意味着无需复杂的外部校准电路，即可实现高精度信号采集。

2、高带宽与快速响应

1.5MHz的带宽和5V/µs的压摆率，使INA133能够快速响应动态信号变化。这一特性在需要高频信号处理的场景中尤为重要，如振动分析、音频信号调理和高速数据采集。

3、超低功耗设计

仅0.95mA的静态电流，使INA133成为电池供电设备的理想选择。其低功耗特性可显著延长系统续航时间，适用于便携式医疗仪器、无线传感器网络和可穿戴设备等应用。

4、宽电源电压范围

INA133支持±2.25V至±18V的双电源供电，或4.5V至36V的单电源供电。这种灵活性使其能够适应多种电源设计需求，简化系统电源架构。

5、高共模抑制比（CMRR）

在直流至1kHz频率范围内，INA133的CMRR高达80dB以上。这一特性可有效抑制共模噪声，提高信号质量，尤其适用于工业环境中的强干扰场景。

6、工业级温度范围

工作温度范围覆盖-40°C至+85°C，使INA133能够适应恶劣的工业环境，确保系统在极端温度条件下的可靠性。

二、INA133的工作原理与内部结构

INA133采用精密运算放大器与激光微调电阻网络的组合设计，其内部结构可简化为一个三运放差分放大器拓扑。该结构由一个输入缓冲级和一个输出增益级组成，具体工作原理如下：

1、输入缓冲级

输入缓冲级由两个低失调、低噪声的运算放大器构成，分别对正、负输入信号进行缓冲处理。这一设计可有效降低输入阻抗对信号源的影响，同时提高共模抑制能力。

2、激光微调电阻网络

片上集成的高精度电阻网络经过激光微调，确保增益精度和温度稳定性。电阻网络的出色跟踪性能（TCR）可在全温度范围内保持增益精度和共模抑制比，减少外部元件对性能的影响。

3、输出增益级

输出增益级通过反馈电阻网络实现单位增益差分放大功能。该级设计注重线性度和稳定性，确保在高速信号处理时仍能保持低失真和高精度。

4、关键参数解析

输入失调电压（Vos）：450µV（最大值）表示在零输入时，输出电压的偏移量。低Vos可减少系统校准需求，提高测量精度。

输入失调电压温漂（ΔVos/ΔT）：±5µV/°C（最大值）表示温度变化对失调电压的影响。低温漂特性确保系统在不同温度下的稳定性。

增益误差（Gain Error）：0.05%（最大值）表示实际增益与标称增益的偏差。高增益精度可简化系统设计，减少外部调整元件。

带宽（Bandwidth）：1.5MHz（典型值）表示放大器能够处理的最大信号频率。高带宽可支持高频信号采集和处理。

压摆率（Slew Rate）：5V/µs（典型值）表示输出电压的最大变化速率。高压摆率确保放大器能够快速响应动态信号变化，减少失真。

三、INA133的典型应用场景

1、传感器信号调理

INA133广泛应用于称重传感器、压力传感器、温度传感器和应变计等信号调理电路。其低失调、低增益误差和高CMRR特性，可有效提取微弱传感器信号，同时抑制共模噪声和工频干扰。

2、医疗仪器

在心电图（ECG）、脑电图（EEG）和肌电图（EMG）等生物电信号采集系统中，INA133的低失调电压和低温漂特性，可确保微弱生物电信号的准确采集，提高诊断可靠性。

3、工业控制与自动化

在工业过程控制、电机驱动和位置反馈系统中，INA133的高带宽和快速响应能力，可实时监测和调理高速变化的信号，提高系统动态性能。

4、数据采集系统

在高速数据采集卡、示波器和频谱分析仪等设备中，INA133的1.5MHz带宽和5V/µs压摆率，可确保高频信号的准确采集和传输，减少信号失真。

5、电池供电设备

在便携式医疗仪器、无线传感器网络和可穿戴设备中，INA133的0.95mA超低功耗，可显著延长电池续航时间，降低系统功耗。

四、INA133的设计要点与优化技巧

1、电源设计

尽管INA133支持宽电源电压范围，但为获得最佳性能，建议电源电压不超过±18V（双电源）或36V（单电源）。同时，应在电源引脚附近添加0.1µF至10µF的旁路电容，以抑制电源噪声。

2、输入保护

为防止输入信号过压损坏器件，建议在输入端串联限流电阻（如1kΩ），并添加保护二极管（如1N4148）至电源轨。此外，输入信号幅度不应超过电源电压范围，以避免线性度下降。

3、共模电压范围

INA133的输入共模电压范围可超出正负电源轨，但为确保性能稳定，共模电压应保持在-27V至+27V（Vs=±18V）或-27V至+27V（Vs=+36V）范围内。超出此范围可能导致增益误差增加或输出饱和。

4、增益设置

INA133为固定单位增益差分放大器，无需外部增益设置电阻。如需调整增益，可通过外部运算放大器构建增益级，或选择TI的其他可编程增益放大器（如PGA281）。

5、布局与布线

为减少寄生电容和电感的影响，建议将INA133靠近信号源放置，并缩短输入信号走线长度。同时，应避免在器件下方铺设高速数字信号线，以减少耦合噪声。

6、热设计

尽管INA133的功耗较低，但在高温环境中仍需考虑散热问题。建议PCB布局时预留足够的铜箔面积，以增强散热能力。对于高密度设计，可考虑添加散热焊盘或使用散热片。

五、INA133的选型指南与替代方案

1、选型指南

在选择INA133时，需考虑以下关键参数：

电源电压：根据系统电源设计选择双电源或单电源版本。

带宽需求：1.5MHz带宽适用于大多数中低频应用，如传感器信号调理和医疗仪器。对于更高频应用，可考虑INA2133（带宽2MHz）或INA163（带宽5MHz）。

功耗要求：0.95mA功耗适用于电池供电设备。如需更低功耗，可考虑INA333（功耗仅50µA）或LTC2053（功耗70µA）。

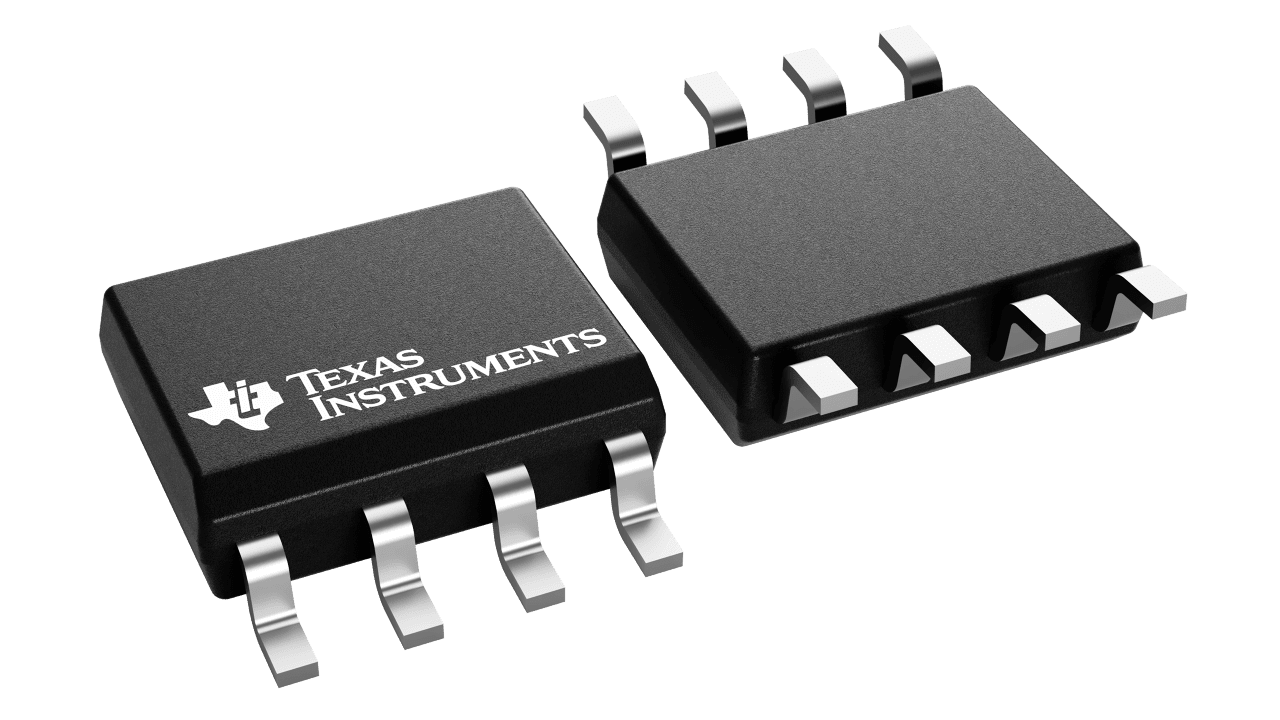

封装形式：INA133提供SOIC-8（单通道）和SOIC-14（双通道）封装，需根据PCB布局和通道数需求选择。

2、替代方案

INA592：提供40µV超低失调电压和2MHz带宽，适用于对直流精度要求极高的应用。

INA826：支持可编程增益（1至1000），适用于需要灵活增益设置的应用。

AD8421：提供86dB高CMRR和2MHz带宽，适用于强干扰环境中的信号调理。

六、INA133的测试与验证方法

1、失调电压测试

将INA133的输入端短路，测量输出电压。输出电压与理想值（0V）的偏差即为失调电压。为提高测试精度，可使用高精度数字万用表（如Keysight 34461A）进行测量。

2、增益误差测试

施加已知幅度的差分输入信号（如100mV），测量输出电压。实际增益为输出电压与输入电压之比，与标称增益（1V/V）的偏差即为增益误差。

3、带宽测试

施加正弦波输入信号，逐步增加频率，直至输出电压下降至直流幅值的0.707倍（即-3dB点）。此时的频率即为带宽。

4、共模抑制比（CMRR）测试

施加共模电压（如10V）至输入端，测量输出电压变化。CMRR可通过公式计算：CMRR=20log（Vcm/Vout），其中Vcm为共模电压，Vout为输出电压变化。

5、温漂测试

将INA133置于温度可控的烘箱中，从-40°C逐步升温至+85°C，每10°C测量一次失调电压。计算失调电压随温度的变化率，即为温漂。
