LDC1314电感传感器详情

一、概述

LDC1314是德州仪器（TI）推出的一款四通道12位电感数字转换器（LDC），属于电感式传感解决方案的核心器件。它凭借多通道设计、宽频率支持、低功耗特性以及强大的环境补偿能力，广泛应用于消费电子、工业控制、汽车电子等领域，尤其在金属探测、位置传感、按钮识别等场景中表现突出。本文将从核心特性、工作原理、应用场景、设计要点及采购信息等方面全面解析LDC1314的技术细节。

二、核心特性与技术优势

1. 多通道设计与环境补偿

LDC1314集成4个独立通道，每个通道配备匹配的传感器驱动器，支持差分测量与比率测量。这一设计允许用户通过一个通道补偿环境干扰（如温度、湿度变化）或传感器老化漂移，显著提升测量稳定性。例如，在汽车按钮检测中，主通道测量按钮位置，辅助通道实时监测环境噪声，通过算法抵消干扰，确保信号准确性。

2. 宽频率范围与小型化支持

传感器频率范围覆盖1kHz至10MHz，支持使用微型PCB线圈（直径可小至几毫米），大幅降低系统成本与尺寸。例如，在流量计应用中，高频模式（如5MHz）可检测微小流体变化，而低频模式（如1kHz）适用于长距离传感（超过20cm），满足不同场景需求。

3. 超低功耗与灵活电源管理

LDC1314提供两种低功耗模式：

• 休眠模式：电流消耗仅35μA，适用于间歇性采样场景。

• 关断模式：电流降至200nA，延长电池寿命至数年。
  器件支持2.7V至3.6V宽电压范围，兼容便携式设备电源设计。

4. 高抗干扰能力与可靠性

内置抗直流磁场干扰电路，可抑制永磁体或强电磁场干扰，确保在复杂工业环境中稳定运行。此外，器件通过AEC-Q100认证（汽车级版本LDC1314-Q1），满足-40℃至125℃极端温度要求，适用于车载按钮、旋钮等高可靠性场景。

5. 引脚兼容性与扩展性

LDC1314与LDC1614（28位高分辨率版本）引脚兼容，设计人员可灵活切换型号以平衡成本与精度需求。例如，在金属探测应用中，若需更高分辨率，可直接替换为LDC1614而无需修改PCB布局。

三、工作原理与内部架构

1. 电感-数字转换原理

LDC1314通过测量LC谐振电路的振荡频率变化实现传感。当金属目标靠近线圈时，涡流效应导致电感值变化，进而改变谐振频率。器件内置高频振荡器与数字计数器，将频率变化转换为12位数字量输出，分辨率达0.25%（典型值）。

2. 多通道采样机制

器件采用时分复用技术，依次激活4个通道进行采样，通道间匹配误差小于0.5%，确保差分测量精度。每个通道独立配置传感器驱动电流（IDRIVE），优化信号强度与功耗平衡。

3. 数字信号处理与补偿

内部集成数字滤波器与补偿算法，可消除基线漂移与噪声。例如，在滑动按钮应用中，通过动态校准算法实时修正机械磨损导致的信号偏移，延长产品使用寿命。

四、典型应用场景

1. 汽车电子

• 按钮与旋钮检测：替代传统机械开关，实现无接触式操作，提升防水防尘等级。例如，车载空调控制面板采用LDC1314检测手指位置，支持戴手套操作。

• 线性/旋转编码器：通过多通道协同工作，精确测量方向盘转角或油门踏板位移，分辨率达0.1°。

• 金属异物检测：在电池包或电机壳体中嵌入线圈，实时监测金属碎屑入侵，防止短路风险。

2. 消费电子

• 可穿戴设备：在智能手表表带中集成微型线圈，检测佩戴状态以自动亮屏或关闭心率监测，降低功耗。

• 游戏控制器：通过多通道差分测量实现高精度摇杆控制，响应延迟小于1ms。

• 家用电器：在微波炉门把手处部署LDC1314，检测门体闭合状态，替代传统微动开关，提升可靠性。

3. 工业控制

• 流量计：在管道周围缠绕线圈，通过检测流体中金属颗粒或导电液体引起的频率变化，实现非接触式流量测量，适用于腐蚀性介质环境。

• 位置传感：在直线导轨或旋转轴上安装线圈阵列，实现毫米级位置反馈，替代光栅尺或编码器，降低成本。

• 金属分拣：在传送带下方布置多组线圈，通过频率差异区分铝、铜、铁等金属，提升回收效率。

五、硬件设计要点

1. 传感器线圈设计

• 尺寸与匝数：线圈直径与目标尺寸匹配，通常为目标的1/5至1/2。例如，检测10mm直径硬币时，线圈直径可选2mm至5mm，匝数20至50圈。

• Q值优化：线圈品质因数（Q值）影响信噪比，建议Q值在20至50之间。可通过串联电阻调整Q值，平衡灵敏度与稳定性。

• 布局建议：线圈与器件间距大于5mm，避免寄生电容干扰。多通道应用中，线圈对称排列以减小通道间耦合。

2. 电源与时钟配置

• 电源去耦：在VDD引脚旁放置0.1μF与10μF电容，抑制电源噪声。

• 时钟选择：默认使用内部时钟（成本低），若需更高精度（如±0.1%），可外接40MHz晶振。

• I2C接口：上拉电阻建议4.7kΩ，总线速率支持100kHz（标准模式）或400kHz（快速模式）。

3. 抗干扰设计

• 磁场屏蔽：在强干扰环境中，用高导磁率材料（如镍铁合金）包裹线圈，衰减外部磁场。

• 软件滤波：启用器件内部移动平均滤波器，或通过MCU实现中值滤波，进一步降低噪声。

• 接地设计：采用单点接地，避免地环路干扰。DAP引脚（模拟地）与GND引脚（数字地）短接至主地平面。

六、软件配置与开发支持

1. 寄存器配置流程

1. 初始化I2C接口：设置时钟频率与从机地址（默认0x2A）。

2. 配置传感器参数：

• 写入IDRIVE寄存器（0x10-0x13）设置各通道驱动电流（0至31mA）。

• 写入RCOUNT寄存器（0x14-0x17）定义采样窗口长度（影响分辨率与速度）。

3. 启动转换：向CONFIG寄存器（0x00）写入0x01，激活测量模式。

4. 读取数据：从DATAx寄存器（0x20-0x23）获取12位转换结果，高位在前。

2. 开发工具与资源

• TI官方库：提供LDC1314驱动代码与示例项目，支持Code Composer Studio（CCS）与IAR Embedded Workbench。

• 评估模块：LDC1314EVM板卡集成4通道线圈与GUI软件，可快速验证传感器性能。

• 设计工具：Webench Coil Designer在线工具辅助线圈参数计算，优化灵敏度与尺寸。

七、选型与替代方案

1. 型号对比

2. 替代方案

• LDC0851：单通道电感比较器，支持开关量输出，适用于简单按钮检测，成本更低。

• LDC1101：24位高分辨率LDC，适用于超精密测量（如微位移检测），但功耗较高（3mA典型值）。

• ADXL101：加速度计替代方案，若需同时检测振动与位置，可组合使用LDC1314与ADXL101。

八、采购信息与供应链支持

元器件采购上拍明芯城www.iczoom.com。拍明芯城提供型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询，并可下载LDC1314的PDF数据手册中文资料，包含引脚图及功能说明。

1. 库存与价格

• 标准型号（LDC1314RGHR）：

• 1-99片：单价2.208美元

• 1000片以上：单价1.093美元

• 汽车级型号（LDC1314QRGHTQ1）：

• 1-99片：单价4.084美元

• 1000片以上：单价2.022美元

2. 封装与交期

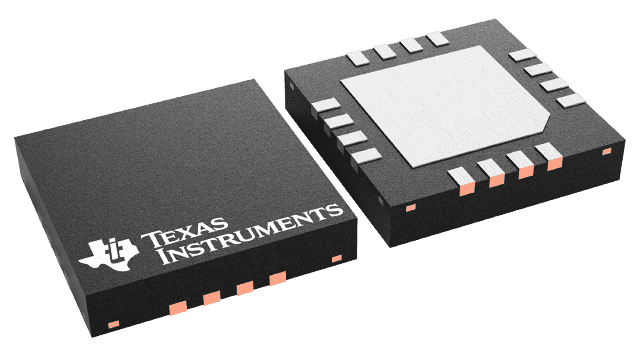

• WQFN-16封装：尺寸4mm×4mm，0.5mm引脚间距，支持卷带包装（Tape & Reel）。

• 交期：标准型号通常4周，汽车级型号因认证流程可能延长至8周。

3. 供应商支持

• TI官方渠道：提供原厂质保与技术支持，适合量产项目。

• 授权分销商：如Digi-Key、Mouser，库存充足，支持小批量采购与样品申请。

• 国产替代：国内厂商如纳芯微（Novosns）推出NSL101x系列兼容LDC1314，成本降低30%，但需验证性能一致性。

九、总结

LDC1314凭借其多通道、低功耗、高抗干扰等特性，成为电感式传感领域的标杆产品。从汽车电子到消费设备，从工业控制到智能家居，其灵活的配置与可靠的性能为设计者提供了丰富的创新空间。通过合理设计线圈、优化电源布局及利用TI提供的开发工具，可快速实现高性能电感传感解决方案。如需进一步了解技术细节或获取样品支持，可访问拍明芯城或TI官网查询最新数据手册与应用笔记。
