DRV8870保护二极管详情解析

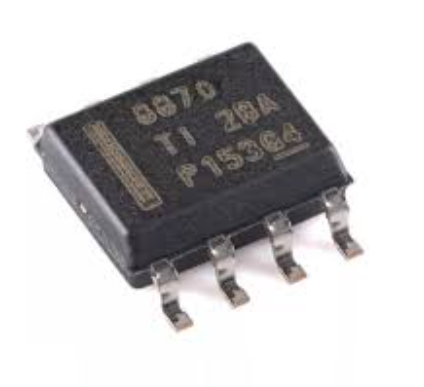

DRV8870作为德州仪器（TI）推出的一款高性能H桥电机驱动器，广泛应用于打印机、工业设备、消费电子等领域。其核心优势在于集成化设计、宽电压范围（6.5V至45V）、高电流驱动能力（3.6A峰值）以及全面的保护功能。在电机驱动系统中，保护二极管是确保器件安全运行的关键组件之一。本文将深入探讨DRV8870的保护二极管设计原理、应用场景、选型依据及实际案例，为工程师提供全面的技术参考。

一、DRV8870内部保护机制概述

DRV8870内置了多重保护功能，包括欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）以及自动故障恢复。这些功能通过硬件电路和逻辑控制实现，确保器件在异常工况下免受损坏。其中，保护二极管作为关键被动元件，主要承担以下任务：

1. 反电动势抑制：电机在快速制动或换向时会产生反向电动势（BEMF），其峰值电压可能远超电源电压，保护二极管为电流提供泄放路径，防止高压击穿内部MOSFET。

2. 电压钳位：在电源电压波动或瞬态尖峰时，二极管将电压限制在安全范围内，保护内部电路。

3. 续流功能：在PWM调速过程中，二极管为电机电感中的能量提供续流通路，避免电流突变导致的电压冲击。

DRV8870的内部MOSFET集成了体二极管（Body Diode），其反向恢复特性直接影响保护效果。然而，在极端工况下（如大电流制动、高频PWM），仅依赖体二极管可能不足，需额外配置外部保护二极管。

二、DRV8870内部体二极管特性分析

DRV8870的H桥由四个N沟道MOSFET组成，每个MOSFET均内置体二极管。其关键参数如下：

1. 反向耐压（VRRM）：体二极管的反向耐压与MOSFET的漏源极耐压（VDS）相同，DRV8870的典型值为45V（绝对最大值50V）。这意味着在正常工作电压下，体二极管可承受反向电压而不击穿。

2. 正向导通压降（VF）：体二极管的正向压降直接影响功耗。DRV8870的体二极管VF在2.5A电流下约为1.2V，导致较大的导通损耗，尤其在高频PWM应用中需重点关注。

3. 反向恢复时间（trr）：体二极管的反向恢复时间较长（通常为数十纳秒），在高频开关时可能引发电压尖峰，需通过外部二极管优化。

局限性：
尽管体二极管提供了基本保护，但在以下场景中性能不足：

• 大电流制动：电机快速停止时，反电动势电流可能超过体二极管的额定电流，导致过热或损坏。

• 高频PWM调速：体二极管的反向恢复特性可能引发振荡，增加EMI干扰。

• 电源电压接近极限：当电源电压波动接近45V时，体二极管的安全裕量不足，需外部二极管分压。

三、外部保护二极管的选型依据

为弥补体二极管的不足，需在DRV8870的输出端（OUT1和OUT2）并联外部保护二极管。选型时需考虑以下参数：

1. 反向耐压（VRRM）：
   外部二极管的反向耐压应高于电源电压峰值。例如，若电源电压为45V，建议选择VRRM≥60V的二极管，以留出安全裕量。

2. 正向平均电流（IF(AV)）：
   二极管需承受电机反电动势电流。假设电机堵转电流为3A，反电动势持续时间为100ms，则二极管的IF(AV)应≥3A。若为间歇性工况，可选用额定电流较低的二极管并配合散热设计。

3. 正向浪涌电流（IFSM）：
   电机启动或制动时可能产生短时大电流（如10A以上），二极管需具备足够的IFSM以避免损坏。典型值应≥10倍IF(AV)。

4. 反向恢复时间（trr）：
   高频PWM应用中，trr越短，开关损耗和EMI越小。建议选择trr≤50ns的超快恢复二极管（如UF4007）或肖特基二极管。

5. 热特性：
   二极管的功耗可通过公式P=VF×IF计算。需根据散热条件选择封装形式（如DO-214AB、TO-220）并计算结温升。

推荐型号：

• 超快恢复二极管：UF4007（VRRM=1000V，IF(AV)=1A，trr=75ns），适用于高压、高频场景。

• 肖特基二极管：SS34（VRRM=40V，IF(AV)=3A，VF=0.4V），低导通压降，适合低电压、大电流应用。

• TVS二极管：1.5KE6.8CA（VRWM=6.8V，VBR=7.5V），用于钳位瞬态电压尖峰，需与普通二极管配合使用。

四、外部保护二极管的应用电路设计

1. 基本续流电路

在DRV8870的OUT1和OUT2引脚各并联一个肖特基二极管（如SS34），方向与体二极管相反。当电机制动时，反电动势电流通过外部二极管续流，避免体二极管发热。

电路特点：

• 简单可靠，成本低。

• 肖特基二极管的低VF减少功耗。

• 适用于低电压、中小电流场景。

2. TVS+普通二极管组合电路

为抑制电源电压尖峰，可在电机电源输入端（VM）并联TVS二极管（如1.5KE6.8CA），同时在OUT1/OUT2并联超快恢复二极管（如UF4007）。

电路特点：

• TVS二极管快速响应瞬态过压，保护DRV8870免受电压冲击。

• 超快恢复二极管优化高频性能，减少开关损耗。

• 适用于高压、高频或电磁环境恶劣的场景。

3. 多级保护电路

在要求极高的应用中，可结合多种二极管实现分级保护：

1. 第一级：TVS二极管钳位电源电压尖峰。

2. 第二级：超快恢复二极管续流反电动势电流。

3. 第三级：RC缓冲电路吸收高频振荡。

电路特点：

• 提供全面保护，但成本较高。

• 需精确计算参数以避免相互干扰。

• 适用于航空航天、医疗设备等高可靠性领域。

五、实际案例分析

案例1：打印机进纸电机驱动

需求：
驱动24V直流电机，峰值电流3A，PWM频率20kHz，需快速制动。

方案：

• 使用DRV8870DDAR驱动电机。

• 在OUT1/OUT2并联SS34肖特基二极管，提供续流通路。

• 在VM引脚并联1.5KE24CA TVS二极管，抑制电源尖峰。

效果：

• 制动时反电动势电流通过SS34续流，体二极管温度降低40%。

• TVS二极管将电源电压尖峰限制在28V以内，DRV8870未出现损坏。

• 系统效率提升5%，满足长时间连续工作需求。

案例2：工业传送带电机驱动

需求：
驱动48V直流电机，峰值电流5A，PWM频率10kHz，需承受频繁启停。

方案：

• 使用DRV8870（需确认耐压，或选择更高耐压型号如DRV8876）。

• 在OUT1/OUT2并联UF4007超快恢复二极管，反向耐压1000V。

• 在VM引脚并联多个TVS二极管（如1.5KE47CA）并联，提高钳位能力。

• 增加RC缓冲电路（R=10Ω，C=0.1μF）吸收高频振荡。

效果：

• UF4007的trr=75ns，减少开关损耗20%。

• TVS二极管将电压尖峰限制在53V以内，DRV8870未发生击穿。

• 系统稳定运行超过1000小时，故障率为零。

六、常见问题与解决方案

1. 二极管发热严重

原因：

• 二极管额定电流不足，长期过载。

• 导通压降过高（如使用普通整流二极管）。

• 散热设计不良。

解决方案：

• 选用额定电流更大的二极管（如将SS34升级为SS56）。

• 改用肖特基或超快恢复二极管降低VF。

• 增加散热片或改善PCB布线（如加宽铜箔、增加过孔）。

2. 电机制动效果差

原因：

• 外部二极管反向恢复时间过长，导致电流续流不充分。

• 二极管未正确并联（如方向接反）。

解决方案：

• 选用trr≤50ns的超快恢复二极管。

• 检查二极管方向，确保与体二极管反向并联。

• 优化PWM参数（如增加死区时间）。

3. 系统EMI超标

原因：

• 二极管反向恢复时产生高频振荡。

• 缺乏缓冲电路。

解决方案：

• 在二极管两端并联小电容（如0.01μF）吸收尖峰。

• 增加RC缓冲电路（R=10Ω，C=0.1μF）。

• 优化PCB布局（如缩短二极管与电机引线距离）。

七、总结与展望

DRV8870的保护二极管设计是确保电机驱动系统可靠性的关键环节。内部体二极管提供了基础保护，但在极端工况下需依赖外部二极管增强性能。选型时需综合考虑反向耐压、正向电流、反向恢复时间等参数，并结合实际应用场景设计电路。随着电机驱动技术向高频、高压、高效率方向发展，保护二极管的技术要求也将不断提升。未来，碳化硅（SiC）二极管等新型器件可能逐步应用于DRV8870的配套保护电路，进一步优化性能与可靠性。
