LM7812三端稳压器深度解析

一、LM7812概述：线性稳压领域的经典之作

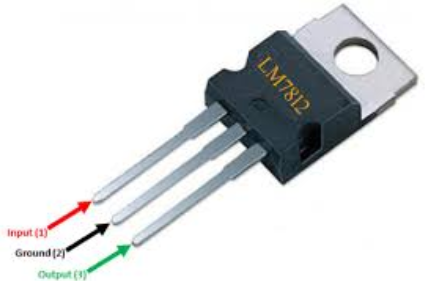

LM7812作为三端稳压集成电路的代表型号，自20世纪70年代问世以来，凭借其稳定可靠的性能成为电子工程师最信赖的电源管理方案之一。该器件采用TO-220标准封装，内部集成过流保护、过热保护和短路保护功能，可在输入电压14.5-35V范围内提供12V±4%的稳定输出，最大输出电流达1.5A（需加散热器）。其典型应用场景涵盖工业控制设备、通信基站电源、汽车电子系统及消费电子产品等领域，据统计全球累计出货量已突破50亿颗。

二、核心工作原理：线性稳压的精密调控

1. 内部结构解析

LM7812采用NPN达林顿复合管架构，核心由基准电压源、误差放大器、调整管和保护电路四部分构成：

• 基准电压源：采用带隙基准技术，在-40℃至+125℃温度范围内提供1.25V±0.5%的稳定参考电压

• 误差放大器：增益达80dB的运算放大器，实时比较反馈电压与基准电压

• 调整管：由三级NPN晶体管组成的达林顿对，最大集电极电流1.5A

• 保护电路：包含限流电路（典型限流值2.2A）、热关断电路（关断温度165℃±5℃）及反向电压保护

2. 稳压过程详解

当输入电压波动或负载变化时，LM7812通过负反馈机制维持输出稳定：

1. 输出电压经分压电阻网络（典型分压比11:1）反馈至误差放大器

2. 误差放大器将反馈电压与1.25V基准电压比较，输出误差信号

3. 误差信号控制调整管基极电流，动态调节导通电阻

4. 最终使输出电压稳定在12V，线路调节率典型值0.01%/V，负载调节率典型值0.1%

三、关键技术参数：性能指标的深度解读

1. 电气特性参数

2. 动态响应特性

• 建立时间：输入电压阶跃变化时，输出达到90%设定值所需时间≤100μs

• 过冲幅度：负载阶跃变化时，输出电压过冲≤500mV

• 纹波抑制比：120Hz时典型值70dB，10kHz时仍保持40dB以上

3. 热特性参数

• 结到壳热阻：TO-220封装为5℃/W

• 结到环境热阻：自然对流条件下65℃/W，强制风冷可降至25℃/W

• 最大结温：150℃（瞬态），持续工作建议≤125℃

四、典型应用电路：从基础到进阶的设计实践

1. 基础稳压电路

• 输入电容C1：抑制输入电压纹波，典型值1000μF电解电容

• 旁路电容C2：改善高频响应，推荐0.33μF陶瓷电容

• 输出电容C3：降低输出阻抗，推荐0.1μF陶瓷电容

• 整流二极管D1：防止输入接反时损坏器件

2. 扩流应用电路

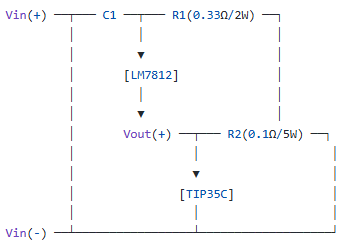

当需要超过1.5A输出电流时，可采用外接功率管扩流方案：

工作原理：

• 当负载电流超过1.5A时，R1上压降使TIP35C导通

• 功率管承担额外电流，实现总输出电流扩展

• 需注意功率管散热设计，建议采用6个TIP35C并联实现30A输出

3. 双极性电源设计

结合LM7912（负压稳压器）可构建±12V双电源：

Vin(+) ──┬─── C1 ──┬─── [LM7812] ──┬─── Vout(+12V)
         │         │               │
         │         │               ▼
         │         │              C3(0.1μF)
         │         │               │
Vin(-) ──┴─── C2 ──┴─── [LM7912] ──┴─── Vout(-12V)

• 输入电压范围：+15V至-15V

• 输出电流能力：±1.5A（需加散热器）

• 共模抑制比：典型值60dB

五、实际应用中的关键问题与解决方案

1. 散热设计优化

LM7812的功耗计算：

P_diss = (Vin - Vout) × Iout

当输入24V、输出12V、电流1A时，功耗达12W。此时需：

• 选用TO-220封装并加装散热器

• 散热器热阻要求：≤(125℃-25℃)/12W ≈ 8.3℃/W

• 推荐使用铝型材散热器（尺寸≥50×50×15mm）

• 涂抹导热硅脂降低接触热阻

2. 输入电压选择

输入电压需满足：

V_in_min = Vout + Vdropout + Vmargin

典型设计：

• 输出12V时，输入电压建议18-24V

• 避免输入电压接近35V上限，以减少功耗

• 对于波动较大的输入源，建议增加前级稳压

3. 输出稳定性提升

• 增加LC滤波网络：在输出端串联10μH电感，并联1000μF电容

• 采用远程采样：将反馈电阻连接至负载端，改善长线传输时的电压降

• 温度补偿：在基准电压源并联热敏电阻，补偿温度漂移

六、失效模式分析与预防措施

1. 常见失效模式

2. 可靠性设计建议

• 输入端增加TVS二极管（如1.5KE24CA）防止浪涌

• 输出端增加自恢复保险丝（如PPTC 1.6A）

• PCB布局时：

• 输入/输出电容尽量靠近器件引脚

• 散热焊盘与地平面大面积连接

• 避免在器件下方布设信号线

七、替代方案与选型指南

1. 等效替代型号

2. 开关电源替代方案

对于效率要求较高的应用，可考虑：

• LM2596S-12（开关频率150kHz，效率达85%）

• TPS5430DDAR（开关频率500kHz，效率达92%）

• 需注意开关电源的EMI设计及输出纹波控制

八、未来发展趋势：从线性到智能的演进

1. 技术升级方向

• 集成化：将LM7812与LDO、DC-DC集成于单芯片

• 智能化：增加数字监控接口（如I2C）实现远程管理

• 高效化：采用同步整流技术降低压差损耗

2. 典型应用拓展

• 新能源汽车：作为车载充电机的辅助电源

• 5G基站：为射频模块提供稳定供电

• 物联网设备：超低功耗版本（IQ<10μA）
