OPA642详细中文资料

一、OPA642概述

OPA642是一款宽带、低失真、低增益运算放大器，由德州仪器（TI）公司推出。它采用了具有两个内部增益级的单位增益稳定电压反馈结构，能够在较宽的频率范围内实现极低的谐波失真，为大多数高动态范围应用提供了理想的解决方案。

OPA642的独特设计使其在速度和动态范围方面达到了前所未有的水平，在单片运算放大器中表现出色。其“经典”差分输入提供了精密运算放大器的所有常见优点，例如与宽带电流反馈运算放大器相比，具有偏置电流消除和极低的反向电流噪声等特性。

二、OPA642主要特性

1、低失真特性

OPA642在5MHz时失真度低至-95dBc，这一特性使其在需要高保真信号放大的应用中具有显著优势。例如在专业音频设备中，能够确保音频信号在放大过程中不失真，保持原始音频的高质量。

2、宽带宽

增益为+1时，带宽可达400MHz。这使得OPA642能够处理高频信号，适用于对信号带宽要求较高的应用场景，如高速数据采集系统、射频前端放大等。

3、高开环增益

开环增益高达95dB，能够提供更精确的信号放大，减少信号放大过程中的误差，提高系统的整体性能。

4、高共模抑制比（CMRR）

共模抑制比达到90dB，有效抑制共模信号干扰，确保在存在共模噪声的环境下，能够准确放大差模信号，提高信号的质量和可靠性。

5、快速稳定时间

12位稳定时间仅为13ns（0.01%），能够快速响应输入信号的变化，适用于对信号响应速度要求较高的应用，如高速模数转换器（ADC）的缓冲放大器。

6、低噪声

电压噪声低至2.7nV/√Hz，在放大微弱信号时，能够有效降低噪声对信号的干扰，提高信号的信噪比。

7、高输出电流

输出电流可达±60mA，能够驱动较重的负载，如低阻抗负载或需要较大驱动能力的设备。

8、极低的差分增益/相位误差

差分增益误差仅为0.007%，差分相位误差为0.008°，在视频信号处理等对差分增益和相位要求较高的应用中，能够保证视频信号的质量，避免出现图像失真等问题。

9、多种封装形式

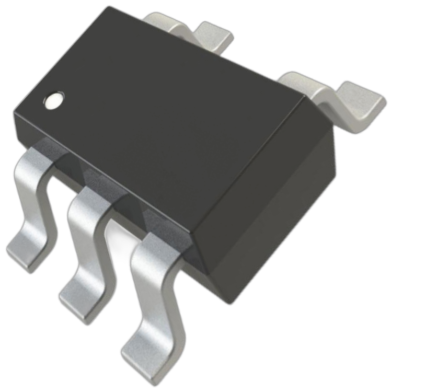

提供SOT23 - 5等封装形式，满足不同应用场景对器件封装的要求，方便电路设计和布局。

三、OPA642应用领域

1、ADC/DAC缓冲放大器

在模数转换器（ADC）和数模转换器（DAC）的应用中，OPA642作为缓冲放大器能够提供低失真、高带宽的信号放大，确保信号在转换过程中的质量。例如在高速数据采集系统中，ADC需要将模拟信号转换为数字信号，OPA642可以缓冲输入信号，提高信号的驱动能力，同时减少信号失真，保证采集数据的准确性。

2、低失真中频放大器

在通信系统中，中频信号的处理对失真度要求较高。OPA642的低失真特性使其成为低失真中频放大器的理想选择，能够有效放大中频信号，同时保持信号的低失真，提高通信系统的性能。

3、高分辨率成像

在高分辨率成像领域，如医学成像、高分辨率摄像头等，需要高精度的信号放大来保证图像的质量。OPA642的高开环增益、低噪声和低失真特性能够满足高分辨率成像系统对信号放大的要求，提供清晰、准确的图像。

4、低噪声前置放大器

对于微弱信号的检测和处理，如传感器信号放大、生物医学信号检测等，需要低噪声的前置放大器来提高信号的信噪比。OPA642的低噪声特性使其成为低噪声前置放大器的优选器件，能够有效放大微弱信号，同时降低噪声干扰。

5、高CMR差分放大器

在存在共模噪声的环境中，如工业控制、电力监测等领域，需要高共模抑制比的差分放大器来准确放大差模信号。OPA642的高共模抑制比特性使其能够满足这些应用的需求，有效抑制共模噪声，提高信号的可靠性和准确性。

6、测试仪器

在测试仪器中，如频谱分析仪、示波器等，需要高精度、低失真的信号放大来保证测试结果的准确性。OPA642的优异性能使其适用于测试仪器的信号放大电路，能够提供高质量的信号放大，满足测试仪器对信号处理的要求。

7、专业音频

在专业音频设备中，如音频放大器、调音台等，对音频信号的保真度要求极高。OPA642的低失真、高带宽特性能够确保音频信号在放大过程中不失真，保持原始音频的高质量，提供清晰、逼真的音频效果。

四、OPA642典型应用电路

1、ADC缓冲放大器电路

在ADC缓冲放大器电路中，OPA642通常采用同相放大器配置。输入信号通过耦合电容连接到OPA642的同相输入端，输出端直接连接到ADC的输入端。为了实现最佳的性能，需要在电源引脚上添加去耦电容，以降低电源噪声对放大器性能的影响。同时，根据ADC的输入阻抗和采样电容，选择合适的串联电阻和并联电容，以确保放大器的稳定性和信号的完整性。

2、低失真中频放大器电路

低失真中频放大器电路通常采用多级放大结构，OPA642可以作为其中一级或多级放大器。在中频信号放大过程中，需要注意阻抗匹配和信号的相位一致性。可以通过合理选择反馈电阻和输入电阻，实现所需的增益和带宽。同时，采用适当的滤波电路，抑制中频信号以外的噪声和干扰，提高信号的质量。

3、视频差分放大器电路

视频差分放大器电路用于处理视频信号，要求具有低的差分增益和相位误差。OPA642可以配置为差分放大器，通过选择合适的电阻值，实现精确的差分放大。在视频差分放大器电路中，需要注意视频信号的同步和时钟信号的处理，确保视频信号的正确传输和显示。

五、OPA642设计注意事项

1、电源去耦

良好的电源去耦对于实现OPA642尽可能低的谐波失真和平滑的频率响应至关重要。在电源引脚上应添加适当的去耦电容，通常采用多个不同容值的电容并联，如0.1μF和10μF的电容并联，以滤除不同频率的电源噪声。同时，去耦电容应尽量靠近电源引脚，减少引线电感的影响。

2、PC板布局

正确的PC板布局能够最大程度地发挥OPA642的性能。输入和输出信号线应尽量短，减少信号的干扰和耦合。避免在放大器下方布置高速数字信号线或开关电源电路，以防止电磁干扰。同时，合理布置地线，采用单点接地或分区接地的方式，降低地线电阻和地线噪声。

3、组件选择

在选择与OPA642配合使用的组件时，应注意组件的精度和性能。例如，反馈电阻和输入电阻应选择精度高、温度系数小的电阻，以确保放大器的增益稳定性和线性度。耦合电容和去耦电容应选择低损耗、高频特性好的电容，如陶瓷电容或薄膜电容。

4、稳定性考虑

在使用OPA642时，需要注意放大器的稳定性。特别是在驱动容性负载时，应在输出端串联一个小电阻，以隔离放大器和容性负载，防止放大器自激振荡。同时，根据实际应用情况，合理选择反馈电阻和输入电阻，确保放大器的相位裕度和增益裕度满足要求。

六、OPA642与OPA643的比较

OPA643是OPA642的更高增益带宽和更低噪声版本。如果需要更高的增益或更低的谐波失真度，可以考虑使用OPA643。与OPA642相比，OPA643在保持低失真特性的同时，具有更高的增益带宽积和更低的电压噪声，适用于对性能要求更高的应用场景。然而，OPA643的价格可能相对较高，在设计选择时需要综合考虑性能和成本因素。
