stm32l051中文资料

来源:
2026-01-30
类别:基础知识
eye 1
文章创建人 拍明芯城

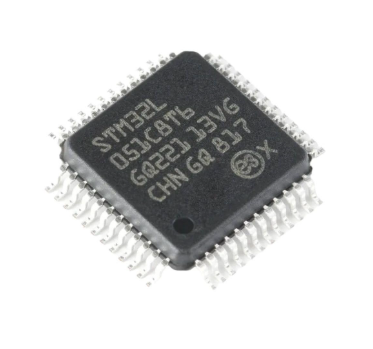

STM32L051中文详细资料

一、STM32L051概述

STM32L051是意法半导体(STMicroelectronics)推出的超低功耗32位微控制器,属于STM32L0系列。该系列专为低功耗应用场景设计,广泛应用于物联网、智能家居、工业控制、医疗设备等领域。STM32L051基于ARM Cortex-M0+内核,具备高性能、低功耗、高集成度等特点,在电池供电或能量收集的应用中表现出色。其丰富的外设接口和灵活的功耗管理模式,使其成为众多嵌入式系统开发的理想选择。


二、核心特性

1. 内核与性能

STM32L051采用ARM Cortex-M0+ 32位处理器内核,最高主频可达32MHz。虽然其性能相较于Cortex-M3/M4等内核有所降低,但在能效比方面具有显著优势。在32MHz主频下,其运行模式电流低至87μA/MHz,能够满足对功耗要求极为苛刻的应用场景。同时,Cortex-M0+内核具有较小的硅片面积,有助于降低芯片成本,适合大规模应用。

2. 存储器配置

STM32L051提供了多种存储器容量选择,以满足不同应用的需求。其闪存(Flash)容量范围为8KB至64KB,支持ECC(错误纠正码)功能,可有效提高数据存储的可靠性。SRAM容量为2KB至8KB,部分型号还具备硬件奇偶校验功能,进一步保障了数据的完整性。此外,STM32L051还集成了2KB的独立EEPROM,可用于存储非易失性数据,省去了外置EEPROM的设计,简化了系统结构,降低了成本。

3. 超低功耗特性

超低功耗是STM32L051的核心优势之一。它提供了多种低功耗模式,包括运行模式、睡眠模式、停止模式、待机模式和关机模式,用户可以根据应用需求选择不同的模式以优化功耗。

在运行模式下,芯片在32MHz频率下工作,电流消耗仅为87μA/MHz。睡眠模式下,CPU停止运行,但外设仍可工作,电流消耗低至30μA。停止模式是STM32L051功耗优化的关键模式之一,在此模式下,CPU和大部分外设停止工作,仅保留部分寄存器和SRAM内容,电流消耗低至0.35μA(典型值,保留8KB SRAM,RTC运行,低功耗外设可用)。待机模式下,仅RTC和备份寄存器工作,电流消耗低至0.27μA(典型值,RTC运行)。关机模式是功耗最低的模式,所有电路关闭,仅保留备份寄存器,电流消耗低至0.03μA(典型值,VBAT域供电)。

4. 外设资源

STM32L051集成了丰富的外设接口,能够满足多种应用需求。

通信接口方面,它提供了1个I²C接口,支持SMBus/PMBus协议,最高通信速率可达20Mbps(高速模式);2个USART接口,支持ISO7816/LIN/IRDA等协议,可用于与外部设备进行串行通信;1个SPI接口,最高通信速率可达16Mbps,适用于与传感器、存储器等外设的通信。此外,部分型号还提供了低功耗UART(LPUART)接口,可在停止模式下运行,用于低功耗通信唤醒。

模拟外设方面,STM32L051配备了1个12位ADC,最高采样率可达1Msps,支持多通道采样和硬件过采样(最高可提升至16位精度),还具备差分模式采样功能,适用于高精度模拟信号采集。同时,它还集成了1个超低功耗比较器(COMP),可在停止模式下运行,电流消耗仅为0.4μA,可用于简单的信号比较和触发。

定时器方面,STM32L051提供了1个16位高级控制定时器(TIM2),支持电机控制等功能;2个16位通用定时器(TIM21、TIM22),可用于产生PWM信号、输入捕获等;1个低功耗定时器(LPTIM),可在停止/待机模式下运行(使用LSI/LSE),功耗极低,适用于定时唤醒等应用。

此外,STM32L051还具备实时时钟(RTC)功能,具有亚秒级精度,可独立供电(VBAT),即使在系统处于关机或待机模式时也能正常运行,为系统提供精确的时间基准。同时,它还提供了两个看门狗,分别是独立看门狗(IWDG)和窗口看门狗(WWDG),用于监测系统的运行状态,防止系统死机。

5. 安全特性

STM32L051具备多种安全特性,以保障系统的安全性和数据的保密性。它集成了硬件CRC计算单元,可用于数据校验,提高数据传输的可靠性。同时,每个芯片都具有唯一的96位芯片ID(UID),可用于设备识别和加密认证。此外,部分型号还提供了存储保护单元(MPU),可对内存区域进行访问控制,防止非法访问,提高系统的安全性。

三、时钟系统

STM32L051的时钟系统设计灵活,提供了多种时钟源,以满足不同应用场景的时序要求。其主要时钟源包括内部16MHz RC振荡器(HSI)、内部38kHz低速振荡器(LSI)、外部4-32MHz晶振(HSE)和外部32.768kHz低速晶振(LSE)。

HSI可作为系统的主时钟源,在芯片上电后默认启用,无需外部元件,启动速度快,但精度相对较低。LSI主要用于驱动独立看门狗(IWDG)和低功耗定时器(LPTIM),在低功耗模式下为这些外设提供时钟。HSE可提供更高精度的时钟信号,适用于对时钟精度要求较高的应用,如通信接口等。LSE则主要用于驱动实时时钟(RTC),为系统提供精确的时间基准。

此外,STM32L051还具备时钟安全系统(CSS),可监控外部时钟源(HSE)的故障情况。当检测到HSE故障时,CSS会自动将系统时钟切换到HSI,确保系统的正常运行,提高了系统的可靠性。

四、电源管理

STM32L051的电源管理系统设计先进,支持1.8V至3.6V的宽工作电压范围,能够兼容各种电池供电系统,特别是1.8V低电压电池。同时,它还具备动态电压调节功能,可根据系统的工作模式和负载情况自动调整供电电压,进一步降低功耗。

在电源模式方面,STM32L051提供了多种选择,除了前面提到的多种低功耗模式外,还支持VBAT引脚供电。VBAT引脚可为RTC和备份寄存器供电,即使在系统主电源关闭的情况下,也能保证RTC的正常运行和备份寄存器中数据的保存,为系统的低功耗设计和数据持久化存储提供了便利。

五、封装选项

STM32L051提供了多种封装选项,以满足不同应用场景对芯片尺寸和引脚数量的要求。常见的封装形式包括TSSOP20、UFQFPN20、LQFP32、LQFP48、LQFP64等。其中,UFQFPN20封装尺寸仅为2x2mm,是目前市场上尺寸最小的封装之一,非常适合对空间要求极为苛刻的应用,如可穿戴设备、微型传感器等。LQFP封装则具有较多的引脚数量,适用于需要连接更多外设的应用场景。

六、开发资源

1. 开发工具链

STM32L051的开发工具链丰富多样,为开发者提供了便捷的开发环境。官方推荐的集成开发环境(IDE)包括STM32CubeIDE,这是一款免费的开发工具,集成了代码编辑、编译、调试等功能,同时还支持图形化配置,可通过STM32CubeMX工具自动生成初始化代码,大大提高了开发效率。此外,Keil MDK-ARM和IAR EWARM等商业IDE也支持STM32L051的开发,但需要购买相应的授权。

2. 软件库

意法半导体为STM32L051提供了丰富的软件库,包括HAL库和LL库。HAL库(Hardware Abstraction Layer)提供了高层次的硬件抽象接口,使得开发者可以更加方便地使用芯片的各种外设,无需深入了解底层寄存器的操作,适合快速开发应用。LL库(Low Layer)则提供了更低层次的硬件访问接口,对代码的执行效率和资源占用进行了优化,适合对性能和资源要求较高的应用。

3. 硬件开发板

为了方便开发者进行原型设计和开发调试,意法半导体推出了多款基于STM32L051的硬件开发板。其中,NUCLEO-L053R8开发板是一款常用的评估套件,它兼容STM32L051,集成了ST-Link调试器,方便开发者进行代码下载和调试。此外,还有STM32L051T8核心板等最小系统板,尺寸小巧,仅2.7x2.7cm,包含电池接口,适合用于开发对空间要求较高的应用。

七、应用场景

1. 物联网设备

物联网设备通常需要长时间运行,且依赖电池供电,对功耗要求极高。STM32L051的超低功耗特性使其成为物联网传感器节点、智能家居设备的理想选择。例如,在温湿度传感器应用中,STM32L051可通过ADC采集传感器数据,然后通过USART或LPUART接口将数据发送到云端服务器。在发送数据的间隙,芯片可进入低功耗模式,以降低功耗,延长电池寿命。

2. 智能穿戴设备

智能手表、健康监测设备等穿戴设备对功耗和尺寸都有严格要求。STM32L051的小尺寸封装和超低功耗模式可以有效延长电池寿命,同时其丰富的外设接口可以支持多种传感器和通信模块。例如,在智能手环中,STM32L051可连接加速度传感器、心率传感器等,实时采集用户的运动数据和健康数据,并通过蓝牙模块将数据传输到手机应用程序,为用户提供健康监测和运动指导服务。

3. 工业控制

在工业自动化领域,STM32L051可用于低功耗控制器、传感器接口等应用。其宽工作温度范围(-40℃至+125℃)和抗干扰能力使其适合恶劣的工业环境。例如,在工业传感器网络中,STM32L051可作为传感器节点的控制器,采集传感器数据,并通过无线通信模块将数据发送到中央控制系统。在数据采集的间隙,节点可进入低功耗模式,以降低功耗,减少能源消耗。

4. 医疗设备

医疗设备如便携式血糖仪、血压计等,通常需要长时间待机和低功耗运行。STM32L051的超低功耗特性和高精度ADC使其非常适合此类应用。例如,在便携式血糖仪中,STM32L051可通过ADC采集血糖试纸的电信号,经过处理后得出血糖浓度值,并将结果显示在屏幕上。在待机状态下,芯片可进入低功耗模式,以延长电池寿命,方便用户随时使用。

八、选型决策

在选择STM32L051系列芯片时,需要根据具体的应用需求进行选型。以下是一些选型的考虑因素:

1. 存储器容量

根据应用所需存储的程序代码和数据量,选择合适闪存和SRAM容量的芯片。如果应用需要存储大量的数据或复杂的程序,应选择闪存和SRAM容量较大的型号,如STM32L051x8(64KB闪存,8KB SRAM)。

2. 外设需求

根据应用所需的外设接口,选择具备相应外设的芯片。例如,如果应用需要使用多个USART接口进行通信,应选择提供2个USART接口的型号;如果应用需要使用低功耗UART接口进行唤醒,应选择具备LPUART接口的型号。

3. 封装尺寸

根据应用的PCB布局和空间要求,选择合适的封装形式。如果应用对空间要求极为苛刻,应选择尺寸较小的封装,如UFQFPN20;如果应用需要连接较多的外设,应选择引脚数量较多的封装,如LQFP64。

4. 价格因素

在满足应用需求的前提下,还应考虑芯片的价格因素。STM32L051系列芯片价格相对较低,但不同型号之间仍存在一定差异。一般来说,存储器容量较小、外设较少的型号价格相对较低,可根据项目的预算进行选择。

九、总结

STM32L051作为一款超低功耗的32位微控制器,凭借其高性能的ARM Cortex-M0+内核、丰富的外设资源、灵活的功耗管理模式和多种封装选项,在物联网、智能家居、工业控制、医疗设备等领域具有广泛的应用前景。其超低功耗特性使得使用纽扣电池供电的设备寿命可达数年甚至十年,为电池供电设备的长时间运行提供了可靠保障。同时,意法半导体提供的丰富的开发资源和工具链,也为开发者快速开发和调试应用提供了便利。
