L293D中文资料详解：从原理到应用的全指南

一、L293D芯片概述：电机驱动领域的经典之选

L293D是一款由美国德州仪器（TI）设计的单片集成高压大电流四通道驱动器，自问世以来凭借其高效、稳定、易用的特性，在电机驱动领域占据重要地位。作为一款双H桥直流电机驱动芯片，它能够同时独立控制两个直流电机的旋转方向，并支持通过PWM信号实现调速功能。其核心优势在于将复杂的H桥电路集成于16引脚封装中，大幅简化了硬件设计流程，同时内置续流二极管和过温保护机制，显著提升了系统的可靠性。

该芯片的工作电压范围覆盖4.5V至36V，单通道连续输出电流可达600mA（峰值1.2A），可驱动常见的小型直流电机、减速电机及步进电机。其逻辑控制接口兼容标准TTL/DTL电平，可直接与Arduino、STM32等微控制器连接，无需额外电平转换电路。在机器人、智能小车、自动化设备等领域，L293D已成为入门级电机控制项目的首选方案。

二、技术特性解析：从参数到功能的深度拆解

1. 核心参数指标

L293D的电气特性决定了其适用场景：

• 供电电压：逻辑电源（VCC1）支持3.3V/5V，电机电源（VCC2）范围4.5V-36V，需注意两电源需隔离或电压差不超过VCC1的允许范围。

• 输出能力：每通道连续输出600mA，峰值1.2A（非重复脉冲），四通道总功耗不超过4W（结温90℃时）。

• 开关特性：导通延迟750ns，关断延迟200ns，上升/下降时间250ns，支持最高5kHz开关频率。

• 保护机制：内置过温保护，当芯片温度超过安全阈值时自动关闭输出；逻辑“0”输入电压容忍度达1.5V，具备高抗噪能力。

2. 内部结构与工作原理

L293D的内部电路由两个独立的H桥组成，每个H桥包含四个NPN型达林顿晶体管和四个续流二极管。以通道1为例：

• 晶体管阵列：Q1、Q4构成高端开关，Q2、Q3构成低端开关。通过控制Input1和Input2的电平组合，可实现电机正转、反转、刹车及自由停止四种状态。

• 续流二极管：D1-D4并联于晶体管两端，当电机断电时，反电动势通过二极管形成回路，保护晶体管免受电压冲击。

• 使能控制：Enable1引脚通过控制高端晶体管的基极电流，实现通道的启用/禁用。高电平时通道正常工作，低电平时输出呈高阻态。

3. 引脚功能详解

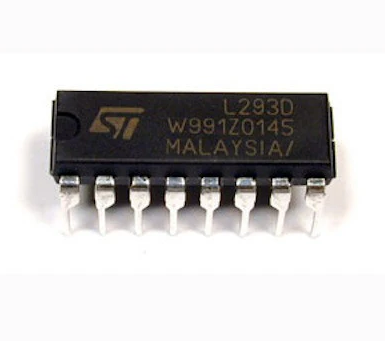

L293D采用16引脚PDIP封装，引脚功能如下：

三、应用场景与电路设计：从理论到实践的转化

1. 典型应用场景

L293D的灵活性使其适用于多种场景：

• 机器人项目：控制智能小车的驱动电机，实现前进、后退、转向等动作。

• 自动化设备：驱动传送带、旋转台等执行机构，支持精确的速度和方向控制。

• 教学实验：作为电子入门课程中电机控制的案例，帮助学生理解H桥原理。

• 步进电机驱动：通过特定时序控制四个输入引脚，可驱动两相或四相步进电机。

2. 基础电路设计

以控制一个直流电机为例，典型电路包含以下部分：

• 电源设计：VCC1接5V逻辑电源，VCC2接12V电机电源。建议在VCC2与GND间并联100μF电解电容和0.1μF陶瓷电容，以滤除电源噪声。

• 控制信号连接：Input1和Input2接微控制器的GPIO引脚，Enable1接PWM输出引脚以实现调速。

• 电机连接：Output1和Output2接电机两端，电机另一端根据需求选择共地或浮空。

• 散热处理：当电机电流接近600mA时，需在芯片顶部加装散热片，或通过铜箔走线扩大散热面积。

3. 高级应用技巧

• 双电机同步控制：通过独立控制两个通道的Input和Enable引脚，可实现两电机速度和方向的独立调节，适用于差速转向机器人。

• 步进电机驱动：以四相步进电机为例，按特定顺序切换Input1-4的电平，可实现步进运动。例如：

  步序 | Input1 | Input2 | Input3 | Input4
  1    | H      | L      | L      | L
  2    | L      | H      | L      | L
  3    | L      | L      | H      | L
  4    | L      | L      | L      | H


• 刹车功能实现：将Input1和Input2同时置为高电平，电机两端短接，通过反电动势实现快速制动。

四、开发实践指南：从硬件到软件的完整流程

1. 硬件搭建步骤

以Arduino Uno控制L293D驱动电机为例：

1. 元件准备：L293D芯片、直流电机、Arduino开发板、面包板及跳线。

2. 电路连接：

• L293D的VCC1接Arduino 5V，VCC2接外部12V电源。

• Input1接Arduino D2，Input2接D3，Enable1接D9（PWM引脚）。

• Output1和Output2接电机两端。

3. 电源隔离：确保外部电源与Arduino共地，避免电压差损坏芯片。

2. 软件编程示例

以下代码实现电机正转、反转、调速及刹车功能：

const int Input1 = 2;
const int Input2 = 3;
const int Enable1 = 9;

void setup() {
  pinMode(Input1, OUTPUT);
  pinMode(Input2, OUTPUT);
  pinMode(Enable1, OUTPUT);
}

void loop() {
  // 正转，速度50%
  digitalWrite(Input1, HIGH);
  digitalWrite(Input2, LOW);
  analogWrite(Enable1, 128);
  delay(2000);

  // 反转，速度75%
  digitalWrite(Input1, LOW);
  digitalWrite(Input2, HIGH);
  analogWrite(Enable1, 192);
  delay(2000);

  // 刹车
  digitalWrite(Input1, HIGH);
  digitalWrite(Input2, HIGH);
  delay(1000);

  // 停止
  digitalWrite(Input1, LOW);
  digitalWrite(Input2, LOW);
  delay(1000);
}

• 电流监测：在电机回路中串联小阻值电阻（如0.1Ω），通过测量电压降估算电流，避免过载。

• 噪声抑制：在Enable引脚与PWM源间添加100Ω电阻，可减少高频噪声对电机的影响。

• 故障排查：若电机不转动，首先检查电源电压是否在范围内，其次确认Input和Enable引脚电平是否正确，最后检查电机是否损坏。

五、替代方案与选型建议：从L293D到更优解

1. 替代芯片对比

2. 选型建议

• 小功率场景：若电机电流≤600mA，L293D是性价比最高的选择。

• 中功率场景：推荐TB6612FNG或DRV8833，兼顾性能与易用性。

• 大功率场景：需采用MOSFET H桥或专用驱动模块（如BTS7960）。
