SS8050数据手册核心内容总结

一、核心参数

1. 类型与封装

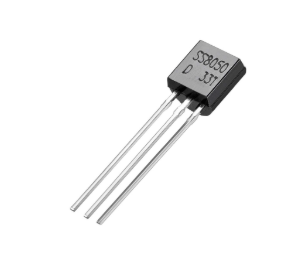

• NPN型外延硅晶体管，常见封装形式包括TO-92和SOT-23。

2. 电气特性

• 集电极-发射极饱和电压（Vce(sat)）：0.28-0.5V（Ic=800mA，Ib=80mA）。

• 基极-发射极饱和电压（Vbe(sat)）：0.98-1.2V（同测试条件）。

• 典型值120-400（不同厂商分类如L档120-200、H档200-350、J档300-400）。

• 测试条件：Vce=1V，Ic=100mA或800mA。

• 集电极电流（Ic）：最大连续电流1.5A，满足中功率应用需求。

• 集电极-发射极电压（Vceo）：25V，适用于低电压电路。

• 集电极-基极电压（Vcbo）：40V，提供更高的反向电压耐受能力。

• 发射极-基极电压（Vebo）：5-6V，确保基极驱动安全。

• 功率耗散（Pd）：300mW至1W（依封装和厂商而异），需注意散热设计。

• 电流放大系数（hFE）：

• 饱和电压：

• 特征频率（fT）：100-190MHz（Vce=10V，Ic=50mA），适用于高频开关或放大电路。

3. 极限参数

• 集电极截止电流（Icbo）：0.1μA（Vcb=40V）。

• 发射极截止电流（Iebo）：0.1μA（Veb=5V）。

• 结温（Tj）：150℃，超过可能导致永久损坏。

• 存储温度（Tstg）：-55℃至150℃，适应极端环境。

• 截止电流：

二、应用场景

1. 音频驱动

• 作为低功率输出级，驱动耳机或小型扬声器。

2. 开关电路

• 控制继电器、LED等负载，利用其快速开关特性（fT达100MHz以上）。

3. 推挽放大器

• 与PNP型SS8550互补配对，实现B类推挽放大，提升效率并减少失真。

4. 便携设备

• 适用于收音机、对讲机等低电压、中功率场景，封装紧凑（如SOT-23）节省空间。

三、选型建议

1. 厂商差异

• Fairchild/仙童：提供TO-92封装，hFE分类明确（如120-200、200-350）。

• HOTTECH/合科泰：SOT-23封装，hFE范围120-400，适合高密度集成。

• 长电科技（CJ）：TO-92封装，功率耗散1W，适用于需更高散热的场景。

2. 关键指标权衡

• 高电流需求：优先选择Ic=1.5A的型号，确保安全裕量。

• 高频应用：关注fT参数，选择190MHz的型号（如Fairchild部分产品）。

• 空间限制：选用SOT-23封装，但需注意功率耗散限制（通常300mW）。

• 成本敏感：对比不同厂商价格，如长电科技提供低至¥0.042的选项。

3. 互补配对

• 若设计推挽电路，需同时选用SS8550（PNP型），确保参数匹配（如Vceo、Ic、fT）。

四、注意事项

1. 散热设计

• 功率耗散超过300mW时，需增加散热片或选择TO-92封装。

2. 驱动电流

• 饱和状态下需保证基极电流（Ib）充足，例如Ic=800mA时，Ib建议为80mA（hFE=10时）。

3. 静电防护

• 封装体积小（如SOT-23）的型号对静电敏感，生产中需采取防护措施。
