78m05外围电路

来源:
2026-01-27
类别:电路图
eye 1
文章创建人 拍明芯城

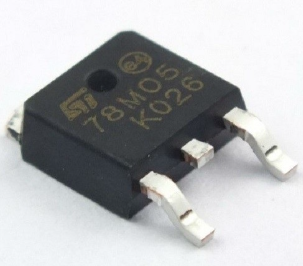

78M05是一款经典的三端正电压线性稳压器,能够将不稳定的直流输入电压转换为稳定的5V直流输出。其外围电路设计相对简单,但为了保证其稳定工作和性能,一些关键元件和设计要点必须遵循。


一、核心外围电路(最简应用)

最基础的78M05应用电路仅需两个电容,即可实现基本的稳压功能。

  • 输入电容 (Cin)

    • 作用:滤除输入电源的低频纹波和噪声,并在负载电流突变时提供瞬时电流,防止输入电压瞬间跌落,提高稳定性。同时,它能抑制输入线上的高频干扰。

    • 典型配置:一个10μF ~ 47μF的电解电容(耐压需高于最大输入电压,如16V或25V)并联一个0.1μF ~ 1μF的陶瓷电容(如X7R材质)。

    • 布局:必须尽可能靠近78M05的输入引脚(Vin)和接地引脚(GND)。

  • 输出电容 (Cout)

    • 作用:改善负载的瞬态响应(当负载电流快速变化时,保持输出电压稳定),进一步滤除输出端的高频噪声,并增加环路的稳定性。

    • 典型配置:与输入电容类似,推荐使用一个10μF的电解电容(耐压高于5V,如10V或16V)并联一个0.1μF ~ 1μF的陶瓷电容。

    • 布局:必须尽可能靠近78M05的输出引脚(Vout)和接地引脚(GND)。

原理图连接方式

  1. Vin引脚(引脚1):连接未经稳压的直流输入电压(如12V)。

  2. GND引脚(引脚2):连接到电路的公共地。

  3. Vout引脚(引脚3):输出稳定的5V电压,为后级电路供电。

  4. 输入电容:并联在Vin和GND之间。

  5. 输出电容:并联在Vout和GND之间。

二、关键设计考虑与增强电路

除了最简电路,在实际应用中还需考虑以下几点以确保可靠性和性能:

1. 输入电压范围

  • 最小输入电压:为保证正常稳压,输入电压至少要比输出电压高2V,即至少7V。低于此值,输出电压会随输入电压下降而下降,失去稳压作用。

  • 最大输入电压:通常为35V。超过此值可能导致芯片过热或损坏。

  • 推荐输入电压:为平衡功耗和性能,推荐使用7V至25V的输入电压。例如,使用12V输入是非常常见的选择。

2. 散热设计(至关重要)

78M05是线性稳压器,其工作原理是通过内部调整管消耗多余的电压来实现稳压。因此,它会产生热量。

  • 功耗计算P = (Vin - Vout) * Iout。例如,当输入12V,输出5V,负载电流为500mA时,功耗 P = (12V - 5V) * 0.5A = 3.5W。这是一个相当大的热量。

  • 散热措施

    • 小电流应用(<100mA):可能无需额外散热。

    • 中等电流应用(>100mA):必须加装散热片。

    • PCB散热:对于贴片封装(如TO-252/D-PAK),必须在PCB上设计足够大的铜箔散热区,并通过多个过孔(Vias)连接到内层或底层的接地平面,以帮助散热。TO-220封装的中间金属引脚也应焊接在大面积的铜箔上。

    • 降额使用:在高温环境下,应减小最大输出电流。

3. 保护电路

  • 输入反接保护:如果输入电源有接反的风险,可以在输入端串联一个二极管(如1N4007)或在输入端与地之间反向并联一个二极管,防止电源反接损坏芯片。

  • 输出反灌保护:当输入端瞬间断电而输出端接有大电容时,输出端存储的电荷可能会反向流入78M05,导致损坏。为防止这种情况,可以在输出端和输入端之间反向并联一个二极管(阴极接Vout,阳极接Vin)。

4. 稳定性与精度

  • 最小负载电流:部分老型号的78M05可能需要一个最小负载电流(如5mA)才能维持稳定的输出电压。如果负载电流可能极小或为零,可以在输出端并联一个假负载电阻(如1kΩ/0.25W)来提供这个最小电流。

  • 高精度应用:对于需要更高输出精度的场合(如为单片机或ADC提供基准),可以选择输出精度更高的型号(如MEB78M05,精度可达±1%),并注意其在全温度范围内的温漂特性。

三、PCB布局最佳实践

良好的PCB布局是保证78M05稳定工作的关键:

  1. 元件靠近:输入/输出电容必须紧靠78M05的引脚放置,走线越短越好。

  2. 接地路径:电容的接地端应通过短而宽的走线连接到同一个“干净”的接地点或接地平面,避免形成长地回路引入干扰。

  3. 走线宽度:输入和输出的电流走线应足够宽,以承载最大电流(建议按1A标准设计),避免走线电阻带来压降或发热。

  4. 散热铜箔:最大化连接到芯片散热片(引脚2或背面金属)的铜箔面积。对于多层板,使用阵列过孔将散热铜箔连接到内层接地层,这是最高效的散热方式。

  5. 远离干扰源:将78M05及其外围电路远离高频、大电流或发热严重的元器件。

总结

78M05的外围电路以输入/输出滤波电容为核心,设计的重点在于保证输入电压在规定范围内(7V-35V)提供充足的散热以及遵循良好的PCB布局规范。在对可靠性要求较高的场合,还应考虑增加输入/输出保护二极管。虽然其电路简单,但对散热和布局的忽视是导致应用失败的最常见原因。在设计前,强烈建议查阅您所选具体型号的官方数据手册以获取最精确的参数和推荐设计。
