DRV8313 驱动无刷电机的核心特性与优势

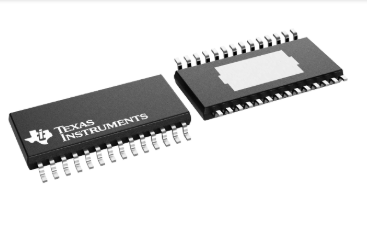

DRV8313 是德州仪器（TI）推出的一款高性能三相无刷直流电机（BLDC）驱动器芯片，专为电机驱动应用设计，具备以下关键特性：

1. 三相驱动能力

• 集成三个独立的半H桥驱动器，每个通道可提供高达 2.5A 峰值电流 或 1.75A 均方根（RMS）电流（在24V、25℃条件下，需适当PCB散热）。

• 支持三相无刷直流电机的梯形（120°）和正弦（180°）换向，满足同步/异步整流需求。

2. 宽电压范围与低功耗设计

• 输入电压范围 8V 至 60V，适配多种电源场景（如小型设备到工业机械）。

• 内置 3.3V 10mA 低压降稳压器（LDO），为外围电路供电，降低系统复杂度。

• 支持睡眠模式，通过 nSLEEP 引脚进入低功耗状态，节省能源。

3. 独立控制与灵活配置

• 每个半H桥可独立控制，通过 IN1/IN2/IN3 引脚直接控制输出状态，EN1/EN2/EN3 引脚启用/禁用驱动器。

• 未使用的通用比较器可配置为电流限制或故障检测功能，提升设计灵活性。

4. 全面保护机制

• 过流保护（OCP）：每个FET内置模拟电流限制电路，超限时禁用通道并拉低 nFAULT 引脚。

• 短路保护：快速响应输出短路，防止器件损坏。

• 欠压锁定（UVLO）：当电源电压低于阈值时，禁用所有FET并复位内部逻辑。

• 热关断（TSD）：芯片温度超限时自动禁用输出，温度恢复后重新启动。

5. 电流感测与诊断功能

• 低侧电流感测引脚（PGND1/PGND2/PGND3）支持外接检测电阻，实现精确电流监测。

• nFAULT 开漏输出引脚在故障时拉低，便于系统级故障处理。

DRV8313 驱动无刷电机的典型应用场景

1. 消费电子与家电

• 相机云台：通过精确电机控制实现稳定拍摄。

• HVAC系统：根据环境需求调节电机转速，实现节能高效运行。

• 电动工具：如电钻、角磨机，需高扭矩和快速响应。

2. 工业自动化与机器人

• 工厂自动化设备：如传送带、机械臂，要求高可靠性和长寿命。

• 机器人关节驱动：支持复杂运动控制，满足多自由度需求。

3. 办公自动化设备

• 打印机、复印机：保证电机稳定运行，提升设备效率。

DRV8313 驱动无刷电机的设计要点

1. 电源设计

• 输入电容：在 VM 引脚旁接 10μF 最小电容，确保电源稳定性。

• LDO输出：使用 0.47μF 陶瓷电容 旁路 V3P3OUT 引脚，为负载供电。

2. 电流感测配置

• 低侧检测电阻：外接单个电阻至 PGNDx 引脚，通过比较器监测电流。

• 参考电压设置：根据检测电阻值和跳闸电流，通过电阻分压配置比较器参考电压。

3. PCB布局优化

• 大容量电容：靠近芯片放置，减小高电流路径电感。

• 宽走线与多过孔：降低寄生电感，提升散热效率。

• 小容量陶瓷电容：靠近引脚放置，滤除高频噪声。

4. 散热设计

• PowerPAD封装：将散热垫焊接至PCB顶层接地平面，并通过多个过孔连接底层大接地平面，提高散热效率。

DRV8313 驱动无刷电机的实际案例

• 梯形换向与电流测量：
  在梯形换向应用中，DRV8313 可通过单分流器实现电流测量。但需注意PWM关闭时流经本体二极管的电流可能导致测量误差，建议使用双向电流感应放大器（如INA240）提升精度。

• 与PCA9685配合使用：
  若PWM信号失真，需检查输入/输出时序是否匹配（如 ENx 引脚逻辑），并确认是否因电流续流导致波形异常。可通过优化PCB布局或增加缓冲电路解决。
