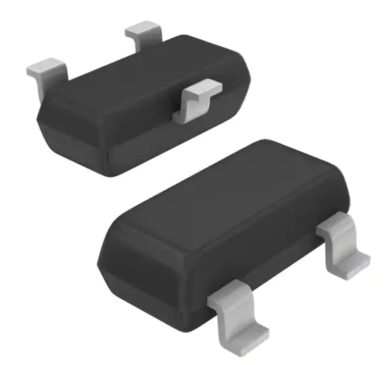

BAW56 是一种双管共阳极表面贴装开关二极管，采用 SOT-23 封装形式，具备快速切换特性，适用于高频开关电路及信号处理领域。以下从核心参数、特性、应用场景及厂商差异四个方面进行详细说明：

核心参数

• 耐压能力：最大连续反向电压为 75V，重复峰值反向电压可达 100V，部分型号耐压更高（如 85V）。

• 电流能力：重复峰值正向电流可达 450mA，浪涌电流承受能力达 2A（单次脉冲），部分型号（如安森美）峰值浪涌电流提升至 4A。

• 切换速度：反向恢复时间最短 1.5ns（强茂型号），典型值为 4ns（Diodes Inc. 产品），结电容最大值 2.5pF，热阻 360°C/W。

• 正向压降：150mA 时典型值 1.25V，随电流变化。

特性优势

1. 高频性能：快速切换特性（4ns 反向恢复时间）和低结电容（2.5pF）使其适合高频开关电路（如 MHz 级信号处理）。

2. 高可靠性：工作温度范围宽（-55°C 至 150°C），符合 AEC-Q101 汽车级认证（部分型号），适应恶劣环境。

3. 紧凑封装：SOT-23 封装尺寸紧凑（长 2.9mm，宽 1.3mm，高 1.0mm），支持高密度表面贴装，引脚排列符合 JEDEC 标准。

4. 环保标准：符合 RoHS 无铅环保标准，潮湿敏感度等级 1，封装过程使用 UL94V-0 级阻燃材料。

应用场景

1. 高频开关电路：

• 信号整形：消除高频信号毛刺，提升信号质量。

• 脉冲调制：对脉冲信号进行快速调制，满足通信需求。

• 接口保护：在数据接口（如 USB、HDMI）中抑制静电放电（ESD）和浪涌电压。

2. 汽车电子：

• ECU 信号调理：在发动机控制单元中保护传感器信号，防止电压波动损坏电路。

• 车载通信：支持车载以太网、LIN 总线等高速通信，确保信号完整性。

3. 工业控制：

• 电磁干扰（EMI）抑制：通过快速切换消除传导干扰，提升系统稳定性。

• 电机驱动：保护控制电路免受电压尖峰影响，延长设备寿命。

4. 电源管理：

• 反向电压保护：在 DC-DC 转换器输入端防止电源接反时损坏电路。

• 浪涌电流抑制：限制电源启动时的瞬态大电流，保护后级元件。

• 同步整流：作为辅助开关管，减少整流二极管的导通损耗，提升转换效率。

厂商差异

不同厂商生产的 BAW56 在参数上存在细微差异，例如：

• 强茂：反向恢复时间最短 1.5ns，适合超高频应用。

• Diodes Inc.：切换速度 4ns，结电容 2.5pF，平衡性能与成本。

• 安森美：峰值浪涌电流提升至 4A，反向恢复时间延长至 6ns，适合高电流场景。

• NXP：封装代码为 SOT23，强茂标注为 R-PDSO-G3，需根据设计需求选择。
