CD4093(TI):施密特触发与非门,提高抗噪性能详解

来源:
2026-01-23
类别:基础知识
eye 1
文章创建人 拍明芯城

CD4093(TI):施密特触发与非门提高抗噪性能详解

一、引言

在数字电路设计中,信号的准确传输与处理是核心诉求。然而,实际应用场景中,噪声干扰无处不在,无论是来自电源波动、电磁辐射,还是信号传输路径中的干扰,都可能使数字信号发生畸变,导致逻辑判断错误。为应对这一挑战,施密特触发器凭借其独特的滞回特性,成为提升电路抗噪能力的关键元件。CD4093作为德州仪器(TI)生产的经典CMOS四路2输入施密特触发与非门芯片,凭借其宽电压工作范围、低功耗、高集成度以及卓越的抗噪性能,在工业控制、通信、消费电子等领域得到广泛应用。本文将深入剖析CD4093的内部结构、工作原理、抗噪机制,并结合典型应用场景,详细阐述其如何通过施密特触发特性有效抑制噪声干扰,为数字电路设计提供可靠保障。

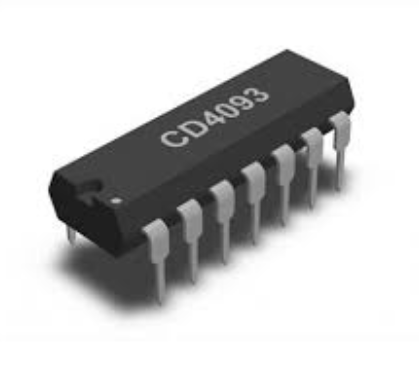

二、CD4093芯片概述

2.1 基本特性

CD4093属于4000系列CMOS逻辑集成电路,采用先进的CMOS工艺制造,具备以下核心特性:

  • 供电电压范围宽:支持3V至18V的宽电压工作,可兼容电池供电的低功耗设备与工业环境中的高压应用。

  • 低静态电流:全温度范围内静态电流低至微安级,显著降低功耗,延长电池使用寿命。

  • 高集成度:单芯片集成四个独立的2输入施密特触发与非门,减少元件数量,简化电路设计,提升系统可靠性。

  • 标准化封装:提供DIP14、SOP14、TSSOP14等多种封装形式,便于在实验板与PCB上安装使用,满足不同应用场景的空间需求。

2.2 电气参数

CD4093的关键电气参数如下:

  • 工作电压:3V至18V(典型值5V、10V、15V)

  • 静态电流:全温度范围内≤4μA

  • 输出电流:高电平输出电流典型值3.4mA,低电平输出电流典型值3.4mA

  • 传播延迟时间:VDD=5V时,典型值300ns至450ns;VDD=10V时,典型值120ns至210ns;VDD=15V时,典型值80ns至160ns

  • 输入电容:典型值5pF至7.5pF

  • 工作温度范围:标准型-40℃至85℃,扩展型-55℃至125℃

2.3 引脚定义与功能

CD4093采用14引脚封装,引脚定义如下:

  • 电源引脚:14脚(VDD)接正电源,7脚(VSS)接地。

  • 输入引脚:每个与非门有两个输入端,如1脚与2脚、4脚与5脚、8脚与9脚、11脚与12脚分别为四个与非门的输入端。

  • 输出引脚:3脚、6脚、10脚、13脚分别为四个与非门的输出端。

三、施密特触发器工作原理与抗噪机制

3.1 施密特触发器基本原理

施密特触发器是一种具有正反馈的触发器,其核心特性在于具有两个不同的阈值电压:正向阈值电压(VT+)与负向阈值电压(VT-)。当输入电压从低向高变化时,输出状态仅在输入超过VT+时翻转;反之,当输入电压从高向低变化时,输出状态仅在输入低于VT-时改变。VT+与VT-之间的差值称为滞回电压(VH),其典型值随电源电压变化:VDD=5V时约为0.9V,VDD=10V时约为2.3V。

3.2 抗噪机制分析

施密特触发器的滞回特性使其能够有效抑制输入信号中的噪声干扰,避免在临界电压附近产生输出抖动。具体表现为:

  • 噪声容限提升:滞回电压的存在使得输入信号必须在跨越VT+与VT-两个阈值时才会引起输出状态变化。对于幅度小于VH的噪声信号,即使叠加在输入信号上,也无法使输入电压跨越两个阈值,从而被滤除,输出信号保持稳定。

  • 信号整形功能:对于缓慢变化或带有噪声的输入信号,施密特触发器可将其转换为干净的方波输出。当输入信号上升至VT+时,输出迅速跳变为低电平;当输入信号下降至VT-时,输出迅速跳变为高电平。这一过程消除了输入信号中的噪声与抖动,确保输出信号的边沿陡峭、电平明确。

  • 抗干扰能力增强:在长距离信号传输或高噪声环境中,输入信号可能因干扰而产生幅度波动。施密特触发器的滞回特性可有效抵抗此类波动,确保输出信号的稳定性,避免因噪声导致的逻辑错误。

四、CD4093内部结构与晶体管级分析

4.1 内部结构框图

CD4093内部集成四个独立的施密特触发与非门,每个与非门由施密特触发输入电路与标准CMOS与非门电路组成。输入级包含正反馈网络,这是产生滞回特性的关键;输出级采用标准的CMOS推挽结构,提供对称的拉电流与灌电流能力。

4.2 晶体管级工作机制

从晶体管级来看,每个施密特触发与非门的工作过程如下:

  • 输入级:由两个PMOS管与两个NMOS管组成施密特触发输入电路。当输入电压接近阈值时,正反馈作用加速输出状态的转换过程。例如,当输入电压从低向高变化并接近VT+时,一个PMOS管逐渐导通,另一个NMOS管逐渐截止,正反馈使这一过程加速,确保输出迅速跳变为低电平。

  • 输出级:采用CMOS推挽结构,由一个PMOS管与一个NMOS管组成。当输入信号使与非门输出为高电平时,PMOS管导通,NMOS管截止,输出端通过PMOS管拉至高电平;反之,当输出为低电平时,NMOS管导通,PMOS管截止,输出端通过NMOS管灌至低电平。这种结构提供对称的输出驱动能力,典型值为3.4mA。

五、CD4093典型应用场景与抗噪性能验证

5.1 波形整形电路

在传感器接口与信号调理前端,输入信号常带有噪声或存在缓慢边沿。CD4093的施密特触发特性可将其转换为干净的方波输出。例如,在温度传感器输出信号处理中,传感器输出的模拟信号经比较器转换为方波,但可能因噪声干扰而产生毛刺。将该方波信号接入CD4093的输入端,输出端即可获得无毛刺、边沿陡峭的方波信号,有效提升信号质量。

5.2 开关去抖电路

机械开关在闭合与断开过程中会产生抖动,导致输出信号包含多个脉冲。CD4093可用于构建可靠的开关去抖电路。将开关信号接入与非门的输入端,利用施密特触发器的滞回特性,输出端可获得稳定的单个脉冲。例如,在按键控制电路中,按键按下与释放时的抖动信号经CD4093处理后,输出端仅产生一个干净的脉冲,避免因抖动导致的多次触发。

5.3 多谐振荡器

CD4093可搭配电阻与电容构成稳定的方波振荡器,广泛应用于LED闪烁控制、时钟信号生成等场景。振荡频率由公式f=1/[RC·ln((VDD-VT-)/(VDD-VT+)·(VT+/VT-))]决定,其中R为反馈电阻,C为定时电容。由于施密特触发器的滞回特性,振荡器对电源噪声与元件参数变化的敏感度降低,输出信号的稳定性显著提升。例如,在LED闪烁控制电路中,CD4093构成的振荡器可生成频率稳定的方波信号,驱动LED闪烁,且闪烁频率不受电源波动影响。

5.4 抗噪性能验证实验

为验证CD4093的抗噪性能,可设计以下实验:

  • 实验设置:将CD4093的输入端接入信号发生器,输出端接入示波器。信号发生器生成频率为1kHz、幅度为5V的方波信号,并在输入信号上叠加幅度为0.5V、频率为10kHz的噪声信号。

  • 实验结果:未使用CD4093时,示波器显示输出信号包含大量噪声毛刺;使用CD4093后,输出信号变为干净的方波,噪声毛刺被完全滤除。这一结果验证了CD4093对噪声的有效抑制能力。

六、CD4093设计注意事项与优化技巧

6.1 设计注意事项

  • 输入信号范围:确保输入信号电压在0V至VDD之间,避免超出范围导致芯片损坏。

  • 未使用输入端处理:对于未使用的输入端,建议接VDD或GND,避免浮空导致不必要的功耗增加与潜在干扰。

  • 长距离信号传输:在长距离信号传输中,添加串联电阻以限制输入电流,保护芯片内部结构;同时,缩短高频信号走线长度,避免辐射与串扰。

  • 温度特性考虑:虽然CD4093的滞回电压在常温下稳定,但在极端温度下会有一定变化。对于精密应用,需在实际工作温度范围内测试电路性能,必要时调整外围元件参数。

6.2 优化技巧

  • 提高输入阻抗:将两个输入端并联使用,可提高输入阻抗,增强抗干扰能力。

  • 增强驱动能力:利用多个门电路并联使用,可提高驱动能力,适用于需要驱动较大容性负载的场景。

  • 优化振荡器性能:在多谐振荡器设计中,选择精度高、温度稳定性好的电阻与电容,可提升振荡频率的稳定性与准确性。

七、CD4093与其他逻辑器件的对比分析

7.1 与普通CD4011与非门的对比

普通CD4011与非门无施密特触发输入,对输入信号的质量要求较高,无法有效处理带有噪声或缓慢边沿的信号。而CD4093的施密特触发输入使其能够处理质量较差的输入信号,简化系统设计,提升可靠性。

7.2 与专用施密特触发器CD40106的对比

CD40106为六路施密特触发器,无逻辑运算功能。CD4093在提供施密特触发输入的同时,集成与非逻辑功能,可在减少芯片数量的同时实现更复杂的功能,适用于需要逻辑运算与信号整形的混合场景。

7.3 与高速CMOS器件74HC系列的对比

74HC系列器件速度高于CD4093,但其工作电压范围较窄(通常为2V至6V),且抗噪能力不如CD4093。在工业环境等高噪声场景中,CD4093的宽电压范围与强抗噪能力使其更具优势。

八、结论

CD4093作为一款经典的CMOS四路2输入施密特触发与非门芯片,凭借其宽电压工作范围、低功耗、高集成度以及卓越的抗噪性能,在数字电路设计中占据独特地位。其施密特触发输入特性通过滞回电压有效抑制输入信号中的噪声干扰,提升信号质量,确保输出信号的稳定性。结合典型应用场景的实验验证,CD4093在波形整形、开关去抖、多谐振荡器等领域表现出色,为数字电路设计提供可靠保障。在实际应用中,遵循设计注意事项与优化技巧,可进一步提升CD4093的性能与可靠性。对于需要处理噪声信号或要求高稳定性的数字电路设计,CD4093无疑是理想的选择。
