ADSP-21569：集成硬件回声消除，用于会议系统降噪详解

引言

在当今数字化通信时代，会议系统作为企业沟通、远程协作、教育培训等场景的关键工具，其音频质量直接影响着信息传递的准确性和沟通效率。然而，在实际应用中，回声问题一直是困扰会议系统音频质量的难题之一。回声不仅会导致语音失真、干扰正常对话，还会降低语音识别的准确率，严重影响用户体验。ADSP-21569作为一款高性能的数字信号处理器（DSP），凭借其强大的硬件回声消除（AEC）功能和丰富的音频处理特性，为会议系统提供了高效的降噪解决方案，有效解决了回声问题，提升了会议系统的音频质量。

ADSP-21569处理器概述

基本特性

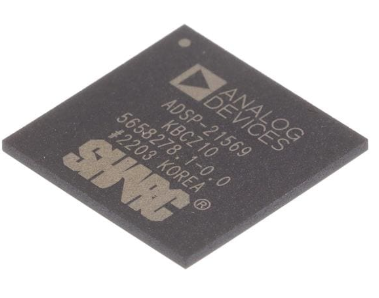

ADSP-21569是ADI公司推出的一款高达1GHz的SHARC+ DSP处理器，基于SHARC+单核架构，采用超级哈佛架构设计。它支持32位、40位和64位浮点运算，以及32位定点运算，具备强大的数字信号处理能力。该处理器拥有640KB的片内1级（L1）SRAM存储器，支持奇偶校验，提高了低延迟性能；同时配备1024KB的片内2级（L2）SRAM，具有ECC保护功能，在许多用例中无需外部存储器，降低了系统成本和复杂性。此外，ADSP-21569还提供了一个针对低系统功耗而优化的3级（L3）接口，可与DDR3（支持1.35V DDR3L器件）SDRAM器件相连，提供16位接口，进一步扩展了存储容量。

丰富的外设接口

ADSP-21569集成了丰富的行业领先系统外设和接口，满足了会议系统多样化的需求。它拥有8个全SPORT接口，支持TDM和I2S模式，可实现多通道音频数据的传输；2个S/PDIF Rx/Tx接口，用于数字音频的输入输出；8个ASRC对，可实现不同采样率音频信号的转换。此外，该处理器还配备了4个精密时钟发生器、28个缓冲、2个四通道SPI、1个八通道SPI、MLB 3引脚、6个I2C、3个UART、2个链路端口、10个通用定时器、1个通用计数器、2个看门狗定时器、4通道12位管理ADC、40个GPIO引脚和28个DAI引脚，以及热传感器等，为会议系统的硬件设计提供了灵活的选择。

硬件加速器和安全特性

ADSP-21569内置了增强型FIR/IIR加速引擎，以内核时钟频率运行，可显著提高滤波处理能力，降低系统功耗。同时，它还配备了带OTP的安全加密引擎，支持快速安全引导和IP保护，确保了会议系统的数据安全和知识产权。此外，该处理器通过AEC-Q100汽车应用认证，具备高可靠性和稳定性，适用于各种恶劣环境下的会议系统应用。

回声消除技术原理

回声的产生机制

在会议系统中，回声主要是由于扬声器播放的声音被麦克风重新拾取并传输回远端而产生的。具体来说，当远端参会者的声音通过扬声器播放出来后，声波会在房间内传播，遇到墙壁、天花板、家具等障碍物时会发生反射和散射。部分反射声波会被麦克风再次拾取，并与本地参会者的声音混合在一起，通过音频传输链路传回远端，从而形成回声。回声的强度和延迟取决于房间的大小、形状、材料吸声特性以及扬声器和麦克风的位置等因素。

声学回声消除（AEC）的基本原理

声学回声消除（AEC）是一种通过数字信号处理技术来消除回声的方法。其基本原理是先记录下即将播放的远端语音信号（参考信号），然后利用自适应滤波器模拟房间的“回声指纹”，生成预测回声信号。接着，从麦克风拾取的混合信号中减去预测回声信号，得到干净的本地语音信号。最后，利用误差反馈机制不断优化自适应滤波器的参数，使其能够更准确地模拟房间的回声特性，提高回声消除的效果。

AEC的核心流程

AEC的核心流程主要包括以下四个步骤：
1 参考信号获取：获取即将播放的远端语音信号作为参考信号，确保参考信号与实际播放的信号同步。
2 预测回声生成：利用自适应滤波器对参考信号进行处理，生成预测回声信号。自适应滤波器的参数会根据误差信号进行动态调整，以适应房间回声特性的变化。
3 回声消除：从麦克风拾取的混合信号中减去预测回声信号，得到干净的本地语音信号。
4 滤波器参数更新：利用误差信号（即干净语音信号与麦克风信号的差值）对自适应滤波器的参数进行更新，提高预测回声的准确性。

AEC的性能指标

评价AEC性能的主要指标是回声返回损耗增强（ERLE），其计算公式为：ERLE = 10log10(|d(n)|²/|e(n)|²)，其中d(n)为麦克风信号，e(n)为干净语音信号。ERLE值越大，表示回声消除效果越好。一般来说，ERLE超过20dB算合格，30dB以上才算优秀。例如，如果原始回声有80分贝，AEC后只剩50分贝，那么用户几乎就听不到回声了。

ADSP-21569在会议系统中的回声消除实现

硬件架构支持

ADSP-21569的强大硬件架构为回声消除算法的实现提供了有力支持。其高达1GHz的内核时钟频率和丰富的片内存储器资源，能够满足回声消除算法对计算能力和存储容量的需求。同时，该处理器内置的增强型FIR/IIR加速引擎，可显著提高滤波处理速度，降低算法延迟，确保回声消除的实时性。此外，ADSP-21569丰富的外设接口，如SPORT、S/PDIF、ASRC等，可方便地与音频编解码器、麦克风阵列等设备连接，实现音频数据的采集和传输。

回声消除算法实现

ADSP-21569可通过软件编程实现各种回声消除算法，如基于NLMS（归一化最小均方）算法的自适应滤波器。NLMS算法是一种常用的AEC核心算法，其权重更新公式为：w(n + 1) = w(n) + μ·e(n)·x(n)/|x(n)|²，其中w(n)为滤波器权重向量，μ为步长因子，e(n)为误差信号，x(n)为参考信号。该算法涉及大量向量内积、平方和、除法等操作，而ADSP-21569的SIMD指令集和硬件加速器可高效地完成这些运算，提高算法的执行效率。

双讲检测与非线性处理

在实际会议中，经常会出现双讲情况，即本地和远端参会者同时说话。此时，如果继续更新自适应滤波器的参数，可能会导致本地语音被误认为是回声而消除，从而影响语音质量。因此，AEC算法需要配备双讲检测机制，通过能量对比或信噪比分析等方法，在检测到本地语音活跃时，暂停滤波器参数的更新，等安静下来后再继续学习。

此外，当扬声器音量过大时，可能会进入非线性区，导致发出的声音不再是原信号的线性放大，从而产生非线性回声。这种非线性回声无法通过线性滤波器建模，需要采用非线性后处理（NLP）技术进行二次压制。NLP常用手段包括静音门限控制（Voice Activity Detection + Gate）等，虽然有时会导致轻微语音断续，但在强回声环境下，这点代价完全值得。

低延迟设计

会议系统对音频延迟非常敏感，过高的延迟会导致语音不同步，影响沟通效果。ADSP-21569通过优化硬件架构和算法实现，实现了低延迟的回声消除。其高效的DMA系统和创新数字音频接口，消除了处理瓶颈，确保音频数据能够快速传输和处理。同时，采用优化的算法和硬件加速器，减少了算法执行时间，将回声消除延迟控制在极低水平，满足了会议系统的实时性要求。

ADSP-21569在会议系统中的其他降噪功能

噪声抑制

除了回声消除，会议系统中还存在各种背景噪声，如空调声、键盘声、周围环境噪声等，这些噪声会干扰语音信号，降低语音质量。ADSP-21569可通过软件编程实现噪声抑制算法，如基于谱减法的噪声抑制算法。该算法通过对语音信号和噪声信号的频谱进行分析，估计噪声的频谱特性，然后从语音信号的频谱中减去噪声频谱，得到增强后的语音信号。此外，还可采用基于深度学习的噪声抑制算法，如DNN（深度神经网络）噪声抑制算法，进一步提高噪声抑制的效果。

麦克风阵列波束形成

在大型会议室中，为了更好地拾取本地参会者的声音，通常会采用麦克风阵列。ADSP-21569可通过软件编程实现麦克风阵列波束形成算法，如延迟求和波束形成算法、自适应波束形成算法等。这些算法可通过对不同麦克风采集的信号进行延迟补偿和加权求和，形成指向性波束，增强目标方向的声音信号，抑制其他方向的噪声和干扰，提高语音拾取的质量。

自动增益控制（AGC）

由于本地参会者与麦克风的距离不同，以及说话音量的大小差异，会导致麦克风采集的语音信号幅度变化较大。ADSP-21569可通过自动增益控制算法，根据语音信号的幅度自动调整增益，使输出语音信号的幅度保持在一个相对稳定的范围内，避免信号过载或过弱，提高语音的可懂度和舒适度。

ADSP-21569在会议系统中的应用案例

企业会议室应用

在企业会议室中，ADSP-21569可集成到会议系统中，实现高质量的音频处理。通过其强大的回声消除、噪声抑制和麦克风阵列波束形成等功能，可有效消除会议室内的回声和背景噪声，清晰拾取本地参会者的声音，为远程参会者提供清晰、流畅的语音通信体验。同时，ADSP-21569还可与其他多媒体设备集成，实现视频会议、无线投屏等功能，满足企业多样化的会议需求。

教育培训应用

在教育培训场景中，ADSP-21569可用于在线教育平台和远程培训系统的音频处理。通过其低延迟的回声消除和噪声抑制功能，可确保教师和学生之间的语音通信清晰、实时，提高教学效果。此外，ADSP-21569还可支持多通道音频处理，实现多教师、多学生的互动教学，满足教育培训场景的复杂需求。

政府会议应用

在政府会议中，对音频质量的要求非常高，需要确保会议内容的准确传达和保密性。ADSP-21569通过其安全加密引擎和IP保护功能，可确保会议音频数据的安全传输和存储。同时，其强大的音频处理能力可有效消除会议现场的回声和噪声，提供清晰、稳定的语音通信环境，保障政府会议的顺利进行。

ADSP-21569的开发与调试

开发环境与工具

ADI公司为ADSP-21569提供了完整的开发环境和工具，包括CrossCore Embedded Studio（CCES）集成开发环境、AD-ICE仿真器等。CCES是一款功能强大的集成开发环境，支持C/C++和汇编语言编程，可实现代码的编写、编译、调试和下载等功能。AD-ICE仿真器可与ADSP-21569开发板连接，实现对处理器的实时调试和监控，方便开发人员进行算法优化和性能测试。

评估套件

为了方便开发人员快速评估ADSP-21569的性能和功能，ADI公司推出了EV-21569-SOM系统化模块（SOM）板和ADZS-21569-EZKIT评估套件（虽已过时，但仍有参考价值）。这些评估套件配备了丰富的音频接口和外设，可与各种音频设备连接，实现音频数据的采集、处理和输出。开发人员可通过这些评估套件，快速搭建会议系统原型，验证ADSP-21569的回声消除和其他降噪功能。

调试技巧与经验

在ADSP-21569的开发与调试过程中，开发人员需要注意以下几点技巧和经验：
1 参考信号同步：确保从音频协议栈获取的参考信号与实际播放的信号同步，避免因信号不同步导致回声消除效果下降。可通过使用统一主时钟源驱动ADC和DAC，并在软件层做缓冲对齐补偿来解决。
2 扬声器增益控制：合理设置扬声器驱动增益，避免因增益过高导致PCM数据饱和，产生谐波失真，影响回声消除效果。可在前端加入AGC（自动增益控制）限制最大输出电平，必要时做软削峰（soft clipping）处理。
3 滤波器抽头数选择：根据会议场景的大小和回声延迟情况，合理选择自适应滤波器的抽头数。小房间可选择128 - 256抽头，牺牲部分大空间性能；高端会议系统可配独立DSP，上DDR缓存撑住长滤波器（如512 - 1024抽头）。
4 算法优化与调参：对回声消除、噪声抑制等算法进行优化和调参，根据实际场景调整算法参数，如步长因子、静音门限等，以提高算法的性能和稳定性。

结论

ADSP-21569作为一款高性能的数字信号处理器，凭借其强大的硬件架构、丰富的外设接口和高效的音频处理能力，为会议系统提供了卓越的回声消除和降噪解决方案。通过集成硬件回声消除、噪声抑制、麦克风阵列波束形成和自动增益控制等功能，ADSP-21569可有效消除会议系统中的回声和背景噪声，清晰拾取本地参会者的声音，为远程参会者提供清晰、流畅的语音通信体验。同时，ADI公司提供的完整开发环境和工具，以及评估套件，方便了开发人员进行ADSP-21569的开发与调试，加速了会议系统的产品上市。随着数字化通信技术的不断发展，ADSP-21569在会议系统领域的应用前景将更加广阔。
