74LS194：TTL版74HC194，4位双向移位寄存器的功能深度解析

引言：数字电路中的“多面手”

在数字电路设计的广阔领域中，移位寄存器作为数据存储与传输的核心组件，扮演着至关重要的角色。74LS194，这款基于TTL工艺的4位双向通用移位寄存器，凭借其丰富的功能与灵活的应用场景，成为工程师们手中的“瑞士军刀”。它不仅能够实现数据的左移、右移、并行加载，还具备异步清零、保持等特性，广泛应用于流水灯控制、数码显示刷新、序列信号检测、环形计数器设计等多个领域。本文将从基础原理、引脚功能、工作模式、应用实例到采购指南，全方位解析74LS194的奥秘。

一、74LS194的基础原理：触发器与组合逻辑的交响曲

74LS194的内部结构由多个D触发器与组合逻辑门构成，其核心在于通过时钟信号（CP）的上升沿触发数据移动。每个触发器存储一个二进制位，四个触发器级联形成4位寄存器。数据移动的方向（左移或右移）由模式控制引脚S0和S1的组合决定，而并行加载功能则通过特定的S0、S1状态实现。此外，异步清零端（CLR）可独立于时钟信号，立即将所有输出置零，确保系统在异常情况下快速复位。

1.1 触发器的工作机制

D触发器是74LS194的基本单元，其特性为：在时钟上升沿到来时，输出Q跟随输入D的状态变化。例如，若D=1，时钟上升沿后Q=1；若D=0，则Q=0。这种特性使得D触发器成为数据存储与传输的理想选择。在74LS194中，四个D触发器通过级联方式连接，形成4位寄存器，数据可在触发器间移动，实现移位功能。

1.2 组合逻辑的控制作用

除了触发器，74LS194内部还包含组合逻辑门，用于解析S0、S1的状态并生成控制信号。例如：

• 当S0=0、S1=0时，组合逻辑输出保持信号，禁止数据移动；

• 当S0=1、S1=0时，生成右移控制信号，使数据从右向左移动；

• 当S0=0、S1=1时，生成左移控制信号，使数据从左向右移动；

• 当S0=1、S1=1时，生成并行加载信号，允许外部数据直接写入寄存器。

这种组合逻辑与触发器的协同工作，赋予74LS194灵活的功能切换能力。

二、引脚功能详解：16针DIP封装的“密码本”

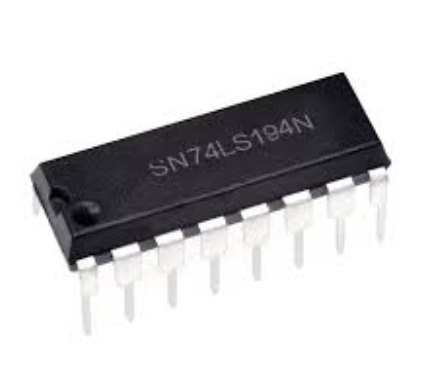

74LS194采用标准的16针双列直插式（DIP）封装，每个引脚均有明确的功能定义。以下是对关键引脚的详细解析：

2.1 电源与控制引脚

• VCC（Pin 16）：电源正极，通常接+5V直流电。为确保芯片稳定工作，电源需配备0.1μF的退耦电容，以滤除高频噪声。

• GND（Pin 8）：电源地，提供电路参考电位。

• CLR（Pin 1）：异步清零端，低电平有效。当CLR=0时，无论时钟状态如何，所有输出（QA-QD）立即置零。正常工作时，CLR需保持高电平。

2.2 模式控制引脚

• S0（Pin 10）、S1（Pin 9）：模式选择端，通过组合控制寄存器的工作模式：

• S0=0、S1=0：保持模式，数据不变；

• S0=1、S1=0：右移模式，数据从DSR（Pin 2）输入，QA输出移出；

• S0=0、S1=1：左移模式，数据从DSL（Pin 7）输入，QD输出移出；

• S0=1、S1=1：并行加载模式，数据从A（Pin 12）、B（Pin 13）、C（Pin 14）、D（Pin 15）输入，同步加载到QA-QD。

2.3 数据输入/输出引脚

• DSR（Pin 2）：右移串行数据输入端，仅在右移模式下有效。

• DSL（Pin 7）：左移串行数据输入端，仅在左移模式下有效。

• A（Pin 12）、B（Pin 13）、C（Pin 14）、D（Pin 15）：并行数据输入端，仅在并行加载模式下有效。

• QA（Pin 3）、QB（Pin 4）、QC（Pin 5）、QD（Pin 6）：并行数据输出端，QA为最低位（LSB），QD为最高位（MSB）。在移位模式下，QA或QD的输出可作为级联信号，连接至下一级芯片的DSR或DSL。

2.4 时钟引脚

• CP（Pin 11）：时钟输入端，上升沿触发。所有数据移动（除CLR清零外）均在时钟上升沿瞬间完成。为确保稳定工作，时钟信号需满足最小脉宽要求（通常为0.9μs）。

三、工作模式解析：四种状态，无限可能

74LS194支持四种基本工作模式，通过S0、S1的组合实现灵活切换。以下是对每种模式的详细解析：

3.1 保持模式（S0=0、S1=0）

在保持模式下，寄存器内容不随时钟变化。无论时钟上升沿如何到来，QA-QD的输出均保持不变。此模式适用于数据暂存或系统静止状态。

3.2 右移模式（S0=1、S1=0）

在右移模式下，数据从DSR输入，在时钟上升沿时移入QA，原有数据依次向右移动一位，QD的数据移出丢失（除非级联）。例如：

• 初始状态：QA=0, QB=1, QC=0, QD=1；

• DSR输入=1；

• 时钟上升沿后：QA=1, QB=0, QC=1, QD=0。

右移模式常用于数据串行传输或环形计数器设计。

3.3 左移模式（S0=0、S1=1）

在左移模式下，数据从DSL输入，在时钟上升沿时移入QD，原有数据依次向左移动一位，QA的数据移出丢失（除非级联）。例如：

• 初始状态：QA=0, QB=1, QC=0, QD=1；

• DSL输入=0；

• 时钟上升沿后：QA=1, QB=0, QC=1, QD=0。

左移模式适用于反向数据传输或特定序列生成。

3.4 并行加载模式（S0=1、S1=1）

在并行加载模式下，外部数据从A、B、C、D输入，在时钟上升沿时同步加载到QA-QD。例如：

• A=1, B=0, C=1, D=0；

• 时钟上升沿后：QA=1, QB=0, QC=1, QD=0。

并行加载模式是74LS194的核心功能之一，允许快速初始化寄存器内容，适用于数码显示刷新、数据缓冲等场景。

四、应用实例：从理论到实践的跨越

74LS194的灵活性使其在多个领域得到广泛应用。以下通过具体案例，展示其在实际电路中的实现方式。

4.1 流水灯控制器：动态视觉效果的实现

流水灯是74LS194的经典应用之一。通过右移模式与定时时钟的配合，可实现LED灯依次点亮、熄灭的流动效果。电路设计如下：

• 将74LS194的QA-QD分别连接至四个LED的阳极（需串联限流电阻）；

• DSR输入接高电平（1），确保每次右移时QA输入为1；

• S0=1、S1=0，设置为右移模式；

• 时钟信号由555定时器或微控制器生成，频率决定流水速度。

工作过程：

• 初始状态：QA=0, QB=0, QC=0, QD=0（所有LED熄灭）；

• 第一个时钟上升沿：QA=1（第一个LED亮），QB=0, QC=0, QD=0；

• 第二个时钟上升沿：QA=0, QB=1（第二个LED亮），QC=0, QD=0；

• 依此类推，实现LED流水效果。

4.2 数码显示刷新：多位显示的驱动方案

在多位数码显示系统中，74LS194可用于数据刷新与传输。例如，设计一个4位数码管显示电路：

• 使用两片74LS194级联，形成8位寄存器；

• 第一片的QD连接至第二片的DSR，实现右移级联；

• 微控制器通过并行加载模式将显示数据写入第一片的A-D；

• 时钟信号逐位右移，将数据传输至第二片；

• 每片74LS194的QA-QD连接至数码管的段选引脚，通过选通信号控制显示位。

此方案通过移位操作减少微控制器的I/O占用，同时利用并行加载快速更新数据，适用于资源有限的嵌入式系统。

4.3 序列信号检测：特定模式的识别

74LS194还可用于序列信号检测，例如识别输入信号中的“111”序列。电路设计如下：

• 将输入信号连接至DSR；

• S0=1、S1=0，设置为右移模式；

• 通过组合逻辑检测QA、QB、QC的状态，当三者均为1时输出检测信号。

工作过程：

• 初始状态：QA=0, QB=0, QC=0；

• 输入信号序列：0→1→1→1→0；

• 第一个1：QA=1, QB=0, QC=0；

• 第二个1：QA=0, QB=1, QC=0；

• 第三个1：QA=0, QB=0, QC=1（此时检测电路未触发）；

• 第四个时钟（第四个1已移入，但第三个1已移出QC）：需通过历史状态保存（如增加D触发器）实现检测。

更完善的方案是使用移位寄存器存储最近三位输入，通过组合逻辑实时比较。

五、高级应用技巧：释放74LS194的潜力

除了基础应用，74LS194还可通过级联、反馈等技巧实现更复杂的功能。

5.1 多级级联：扩展位宽

通过将多片74LS194的QD（左移时）或QA（右移时）连接至下一级的DSL或DSR，可实现位宽扩展。例如，两片级联形成8位移位寄存器，适用于长序列数据处理。

5.2 环形计数器：自循环状态机

将74LS194的QD反馈至DSR（右移环形计数器）或QA反馈至DSL（左移环形计数器），可构建自循环状态机。通过预设初始状态与反馈逻辑，可生成特定序列的输出信号，用于分频、序列生成等场景。

5.3 同步控制：多芯片协同工作

在复杂系统中，多片74LS194需同步工作。此时，所有芯片的时钟（CP）应共用同一信号源，并通过合理布线确保时钟延迟一致。此外，模式控制信号（S0、S1）与清零信号（CLR）也需同步，以避免亚稳态。
