意法半导体L6599谐振半桥控制器：高效率电源的核心驱动力

一、引言：高效率电源的时代需求与谐振半桥拓扑的崛起

在电力电子技术快速发展的今天，高效率、小体积、高可靠性的电源系统已成为消费电子、工业设备、新能源等领域的核心需求。传统硬开关拓扑因开关损耗大、电磁干扰（EMI）严重等问题，逐渐难以满足现代电源设计的要求。谐振半桥拓扑凭借其零电压开关（ZVS）特性，通过谐振网络实现开关管的软开关，显著降低开关损耗，同时减少EMI噪声，成为中高功率（50W至数千瓦）电源设计的首选方案。

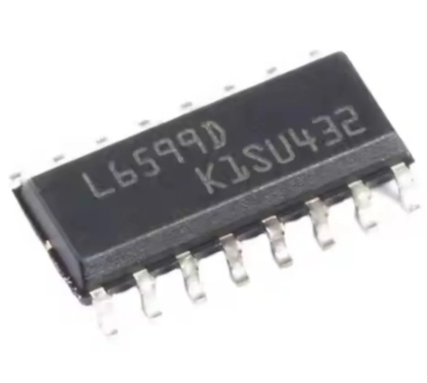

意法半导体（STMicroelectronics）推出的L6599谐振半桥控制器，作为第二代谐振控制器的代表，专为LLC谐振转换器设计，通过精准的频率调制、全面的保护机制以及高度集成的驱动电路，为高效率电源提供了完整的解决方案。本文将从技术原理、功能特性、应用场景、设计要点及采购信息等维度，全面解析L6599的核心价值。

二、L6599的技术背景：谐振半桥拓扑与软开关技术

2.1 谐振半桥拓扑的工作原理

LLC谐振转换器由两个N沟道功率MOSFET组成的半桥结构、谐振网络（包括谐振电感Lr、谐振电容Cr和励磁电感Lm）以及变压器和输出整流电路构成。其核心思想是通过谐振网络将开关频率与谐振频率匹配，实现开关管的零电压开通（ZVS）和零电流关断（ZCS），从而消除开关损耗。

L6599作为控制核心，通过调节开关频率（频率调制，FM）控制输出电压。当开关频率高于谐振频率时，电路工作在感性区，实现ZVS；当频率低于谐振频率时，电路进入容性区，可能导致硬开关，因此L6599通常设计为工作在感性区或接近谐振频率的区间。

2.2 软开关技术的优势

传统硬开关拓扑在开关瞬间会产生显著的电压电流交叠，导致开关损耗和EMI噪声。而软开关技术通过谐振网络使开关管在电压或电流为零时完成开关动作，具有以下优势：
开关损耗降低：ZVS/ZCS将开关损耗降至接近零，显著提升效率，尤其在高频（>100kHz）应用中效果更明显。
EMI噪声减少：软开关减少了电压电流的突变，降低了高频谐波分量，简化EMI滤波设计。
可靠性提升：降低开关应力，延长器件寿命，减少热设计难度。

三、L6599的核心功能与特性解析

3.1 50%互补占空比与固定死区时间控制

L6599提供50%的互补占空比，即高端开关（HVG）和低端开关（LVG）以180°异相方式导通，且导通时间完全相同。这种设计确保了半桥结构的对称性，避免直通短路风险。同时，L6599内部集成固定死区时间（通常为200-300ns），在高端开关关断与低端开关导通之间插入死区，确保功率MOSFET的零电压开关（ZVS）条件。死区时间的精确控制是高频运行的关键，既能避免上下管直通，又能充分利用谐振网络的能量转移特性。

3.2 高精度振荡器与频率调制范围

L6599内置高精度振荡器，支持外部可编程振荡器设置转换器的工作频率范围。其典型工作频率范围为50kHz至500kHz，部分应用可扩展至1MHz以上。频率调制通过调节振荡器的充电电流实现，控制环路根据输出电压反馈动态调整开关频率，实现稳压输出。

启动时，为防止浪涌电流，L6599采用非线性软启动策略：开关频率从可编程最大值（如500kHz）逐步衰减，直至控制环路达到稳态值。这种非线性频移最小化输出电压过冲，且软启动时间可通过外部电容编程设置。

3.3 集成高压驱动电路与自举二极管

L6599采用自举驱动方式驱动高端开关，内部集成600V以上耐压的高压浮动结构及同步驱动高压DMOS器件，取代了传统设计中的外部快速恢复自举二极管。这一集成设计简化了电路结构，减少了元件数量，同时提升了驱动可靠性。

驱动电路提供-300mA（灌电流）和+800mA（拉电流）的峰值驱动能力，可直接驱动中小功率MOSFET栅极。对于大功率应用，可通过驱动变压器或专用栅极驱动IC增强驱动能力。

3.4 全面的保护机制：两级OCP与多模式保护

L6599提供两级过流保护（OCP）机制：
频移保护（Frequency Shift）：当检测到初级电流超过第一级阈值时，控制器通过降低开关频率（移频）减少电流应力，同时触发软重启尝试恢复。
锁存关断（Latched Shutdown）：若频移保护未能控制电流，第二级保护将锁存关闭控制器，防止器件损坏。锁存状态可通过外部复位信号或断电重启解除。

此外，L6599还集成以下保护功能：
过压保护（OVP）：通过反馈信号监测输出电压，触发锁存关断。
过温保护（OTP）：通过DIS引脚实现外部温度传感器连接，超温时锁存关闭。
欠压锁定（UVLO）：监测VCC电压，确保在电压足够高时启动，电压过低时安全关断。
掉电保护（Brown-out Protection）：通过LINE引脚监测输入电压，防止电压跌落导致系统异常。

3.5 轻载效率优化：突发模式与PFC接口

在轻载或空载条件下，L6599可强制进入突发模式（Burst Mode），通过间歇性开关操作降低开关损耗，将输入功耗降至最低（典型值<1W）。此模式通过内部逻辑自动触发，无需外部干预。

L6599提供与PFC控制器的专用接口（PFC_STOP引脚），可在OCP关断、DIS高电平或突发模式期间关闭预稳压器，实现系统级效率优化。

四、L6599的典型应用场景与案例分析

4.1 液晶电视与显示器电源

液晶电视电源需满足高效率、小体积、低待机功耗的要求。以长虹LS12机芯电源为例，其采用L6599DTR作为LLC半桥控制器，结合UCC28051 PFC控制器，实现+380V母线电压与多路输出（+24V、+12V、+5V）。L6599的频移保护与突发模式确保了电源在满载与轻载下的高效运行，同时集成驱动电路简化了设计，降低了成本。

4.2 电脑与服务器电源

台式电脑电源需满足80 Plus认证的高效率标准（如钛金级效率>96%）。L6599通过高频（>200kHz）运行与ZVS技术，将开关损耗降低50%以上，同时减少磁性元件尺寸。例如，某450W ATX电源采用L6599后，满载效率提升至94%，半载效率达95%，且EMI噪声显著低于CISPR 32标准。

4.3 工业电源与适配器

工业设备电源需适应宽输入电压范围（如90-264VAC）与恶劣环境。L6599的宽频率范围（50kHz-500kHz）与 robust保护机制（如OTP、OVP）使其成为工业电源的理想选择。例如，某100W工业适配器采用L6599后，在-40℃至+85℃温度范围内稳定运行，且通过IEC 61000-4系列抗干扰测试。

4.4 高亮度LED照明驱动

LED驱动电源需实现高功率因数（PF>0.95）与高效率（>90%）。L6599与PFC控制器（如L6563A）组合，可构建两级架构：前级PFC提升功率因数，后级LLC实现高效隔离驱动。例如，某150W LED路灯驱动采用此方案后，效率达92%，PF值达0.97，且满足IEC 61000-3-2谐波标准。

五、L6599的设计要点与优化策略

5.1 谐振网络参数设计

LLC谐振网络的参数（Lr、Cr、Lm）直接影响转换器的效率、频率范围与ZVS条件。设计时需遵循以下原则：
谐振频率（fr）选择：通常设定为开关频率（fs）的1.1-1.5倍，以确保工作在感性区。
品质因数（Q）与磁化电感（Lm）：Q值影响ZVS范围与效率，Lm决定励磁电流大小，需根据负载范围优化。
变压器匝比（Np:Ns）：根据输出电压与谐振网络参数确定，需兼顾效率与磁芯损耗。

5.2 频率调制与控制环路设计

L6599的频率调制通过FB引脚反馈电压实现。控制环路需设计合理的补偿网络（如Type II或Type III补偿器），以确保动态响应与稳定性。设计时需注意：
环路带宽：通常设置为开关频率的1/10至1/5，以平衡响应速度与噪声抑制。
相位裕度：需大于45°，以防止振荡。
软启动时间：通过CSS引脚外接电容设置，需与谐振网络参数匹配，避免启动过冲。

5.3 驱动电路与布局优化

L6599的驱动电路需注意以下要点：
高压侧驱动：自举电容需选择低ESR型号（如X7R陶瓷电容），容量需满足死区时间内的电荷需求。
低压侧驱动：LVG引脚需靠近MOSFET栅极，减少寄生电感。
布局优化：高频环路（如谐振网络、驱动路径）需紧凑布局，降低寄生参数；功率地与信号地单点连接，避免干扰。

5.4 保护功能配置与测试

保护功能的配置需根据应用场景调整：
OCP阈值：通过ISEN引脚外接电流互感器（CT）或采样电阻设置，需考虑MOSFET的SOA（安全工作区）。
OVP阈值：通过FB引脚分压电阻设置，需留有余量以防止误触发。
测试验证：需通过短路测试、过载测试、浪涌测试等验证保护功能的可靠性。

六、元器件采购与技术支持：拍明芯城一站式服务

L6599作为意法半导体的明星产品，广泛应用于全球高端电源市场。为方便工程师采购与技术支持，拍明芯城（http://www.iczoom.com）提供以下服务：
型号查询与品牌对比：支持L6599系列（如L6599DTR、L6599ADTR）的型号查询，对比不同品牌（如ST、TI、Infineon）的同类产品参数。
价格参考与国产替代：提供L6599的实时价格信息，并推荐国产替代方案（如仙童FAN7621S、ONSemi NCP1395），降低采购成本。
供应商与厂家直连：对接意法半导体官方授权代理商，确保原装正品供应，缩短交货周期。
封装与规格参数：提供SOIC-16、DIP-16等封装形式的3D模型与尺寸图，支持PCB布局设计。
数据手册与中文资料：下载L6599的官方数据手册（Datasheet）、应用笔记（Application Notes）及中文翻译资料，获取详细技术说明。
引脚图与功能说明：提供L6599的引脚定义、功能描述及典型应用电路图，辅助快速开发。

七、结语：L6599——高效率电源的未来之选

意法半导体L6599谐振半桥控制器凭借其精准的频率调制、高度集成的驱动电路、全面的保护机制以及广泛的应用适配性，已成为高效率电源设计的核心组件。无论是消费电子、工业设备还是新能源领域，L6599均能通过软开关技术显著提升效率、减小体积、降低成本，为电源工程师提供可靠、灵活的解决方案。随着电力电子技术的持续演进，L6599及其衍生产品（如L6599A、STNRG系列）将继续推动电源行业向更高效率、更高功率密度的方向迈进。
