安森美NCP1654 PFC控制器：提升电源效率的全面解析

在电力电子技术快速发展的今天，功率因数校正（PFC）技术已成为提升电源能效、降低谐波污染的核心手段。安森美（On Semiconductor）推出的NCP1654 PFC控制器，凭借其高集成度、高效率及多重保护功能，在工业电源、消费电子及家电领域广泛应用。本文将从技术原理、核心特性、应用场景及优化策略等维度，深入解析NCP1654如何实现电源效率的显著提升。

一、技术背景：PFC技术的核心价值

1.1 功率因数校正的必要性

传统开关电源的输入电流波形与电压波形存在相位差，导致功率因数（PF）低于1，产生大量谐波电流。这些谐波不仅增加电网损耗，还可能干扰其他电子设备运行。PFC技术通过调整输入电流波形，使其与电压波形同相位，将功率因数提升至接近1，同时减少谐波失真，满足国际标准（如IEC61000-3-2）要求。

1.2 NCP1654的技术定位

NCP1654是一款专为连续导通模式（CCM）设计的PFC控制器，采用固定频率PWM控制，适用于500W至2kW功率范围的电源系统。其核心优势在于通过高集成度设计简化外围电路，同时集成多重保护功能，确保系统在复杂工况下的稳定性与安全性。

二、NCP1654核心技术解析

2.1 连续导通模式（CCM）控制策略

NCP1654采用平均电流模式控制（ACMC），通过实时监测电感电流平均值与参考电压的偏差，动态调整开关占空比，实现输入电流对电压的精确跟踪。其控制逻辑如下：

• 电流采样与滤波：电感电流经采样电阻转换为电压信号，通过外部RC滤波器滤除高频开关纹波，提取平均电流值。

• 乘法器运算：内部乘法器将输入电压前馈信号与电压环输出信号相乘，生成电流参考值，确保电流波形与电压波形同相位。

• PWM比较与占空比调节：将滤波后的电流信号与参考值输入PWM比较器，通过锁存器实现逐周期占空比控制，形成闭环反馈。

2.2 高集成度设计

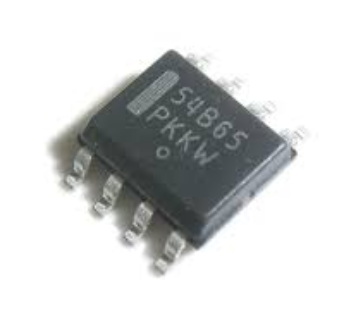

NCP1654采用8引脚SOIC封装，集成以下关键功能模块：

• 65/133/200kHz可编程振荡器：支持多频率选择，适应不同功率需求。

• 1.5A图腾柱栅极驱动器：直接驱动MOSFET，减少外部驱动电路。

• 精密参考电压源：提供稳定的基准电压，确保控制精度。

• 欠压锁定（UVLO）与软启动：防止启动过冲，延长器件寿命。

• 多重保护电路：包括过压保护（OVP）、过流保护（OCP）、过温保护（OTP）及掉电检测（Brown-Out）。

2.3 关键性能参数

• 输入电压范围：85VAC至265VAC，覆盖全球电网标准。

• 功率因数：>0.99，满足严格谐波标准。

• 效率：满载效率达96%，轻载效率优化显著。

• 启动电流：<75μA，关断电流<400μA，降低待机功耗。

• 工作温度范围：-40℃至+125℃，适应恶劣环境。

三、NCP1654的典型应用场景

3.1 工业电源与服务器电源

在工业自动化设备及数据中心服务器中，电源需长期高负载运行，对效率与可靠性要求极高。NCP1654通过以下设计满足需求：

• 高效率架构：CCM模式减少开关损耗，配合软恢复升压二极管，降低二极管反向恢复损耗。

• 宽输入电压支持：适应不同国家电网波动，避免因电压不稳导致的效率下降。

• 热管理优化：低功耗设计减少发热，结合散热片或PCB散热布局，确保器件温度可控。

3.2 消费电子与家电

平板电视、笔记本电脑等消费电子产品对电源的轻薄化与能效要求严格。NCP1654的应用优势包括：

• 紧凑设计：高集成度减少外围元件数量，缩小PCB面积，降低系统成本。

• 轻载效率优化：通过节能模式（如突发模式）降低空载功耗，满足能源之星（Energy Star）标准。

• 低EMI设计：固定频率控制简化滤波电路，降低电磁干扰，提升产品认证通过率。

3.3 照明系统与电池充电

高功率LED照明及电动汽车充电器需高效、稳定的电源输入。NCP1654的解决方案：

• 高功率因数校正：确保电网侧谐波负荷低于5%，延长灯具寿命。

• 动态响应优化：快速瞬态响应能力应对负载突变，维持输出电压稳定。

• 安全保护增强：集成过压、过流及过温保护，防止充电过程中的异常损坏。

四、效率提升的优化策略

4.1 元器件选型与参数设计

• 电感设计：选择低磁芯损耗（如铁氧体材料）与低铜损的电感，优化电感值以平衡纹波电流与体积。例如，在300W电源中，选用650μH电感可将峰峰电流纹波限制在正弦峰值36%以内。

• 开关器件选择：轻载时优先选择低导通电阻（Rds(on)）的MOSFET，重载时侧重开关速度（如采用超结MOSFET），以减少开关损耗。

• 二极管选型：采用软恢复特性优异的升压二极管（如SiC二极管），降低反向恢复损耗。

4.2 控制参数优化

• 频率选择：根据功率等级选择合适频率。例如，65kHz适用于低功率（<500W），200kHz适用于高功率（>1kW），以平衡效率与体积。
  补偿网络设计：通过调整电压环与电流环的补偿参数（如RC时间常数），优化系统动态响应与稳定性。例如，增加电流环补偿电容可滤除高频纹波，提升平均电流控制精度。

4.3 轻载效率提升

• 节能模式激活：在负载低于30%时，启用突发模式（Burst Mode）或跳周期模式（Skip Cycle Mode），降低开关频率，减少开关损耗。
  待机功耗控制：通过反馈引脚接地强制进入关断模式，将待机功耗降至100mW以下，满足欧盟CoC V5标准。

五、实际应用案例分析

5.1 300W计算机电源设计

某品牌300W计算机电源采用NCP1654实现PFC段设计，具体参数如下：

• 输入电压：90VAC至265VAC

• 输出电压：400VDC
  电感值：650μH
  开关频率：65kHz
  效率曲线：满载效率95.5%，半载效率94.2%，轻载（10%负载）效率88.5%。

设计亮点：

• 采用超结MOSFET（如IPW60R190CFD）降低导通损耗。

• 输入端并联X电容与共模电感，抑制EMI噪声。
  **输出端采用陶瓷电容与电解电容并联，优化高频与低频滤波效果。

5.2 65英寸LED电视电源方案

某65英寸电视电源模块集成NCP1654实现PFC功能，关键设计如下：

• 输入电压：100VAC至240VAC

• 输出功率：200W
  电感值：470μH
  开关频率：133kHz
  效率优化：通过优化PCB布局（如缩短电流回路路径）降低寄生电感，减少开关损耗。

保护功能实现：

• 过压保护：检测输出电压超过420V时，立即关断MOSFET。
  过流保护：通过采样电阻监测电感电流，峰值电流限制为10A。
  过温保护：内置温度传感器，当结温超过150℃时触发保护。

六、NCP1654的未来发展趋势

6.1 数字化与智能化融合

随着数字电源技术的普及，NCP1654的下一代产品可能集成数字接口（如I2C/PMBus），实现参数可编程化与远程监控，提升系统灵活性。

6.2 更高功率密度设计

通过采用GaN（氮化镓）器件替代传统Si MOSFET，NCP1654可进一步缩小电源体积，提升功率密度，满足5G基站、数据中心等高密度应用需求。

6.3 绿色能源适配

针对太阳能逆变器、储能系统等绿色能源领域，NCP1654可优化宽输入电压范围与高效率特性，支持可再生能源的高效转换与利用。

七、结语

安森美NCP1654 PFC控制器凭借其高集成度、高效率及多重保护功能，已成为工业电源、消费电子及家电领域的首选方案。通过优化元器件选型、控制参数及散热设计，可进一步提升系统效率，满足严格能效标准。随着技术的演进，NCP1654将持续推动电源行业向更高效率、更小体积及更智能化的方向发展。
