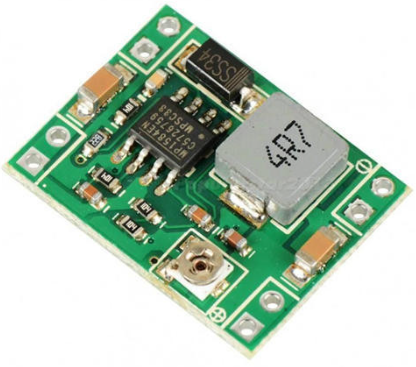

MP1584芯源系统降压型DC-DC转换器：高效率与低功耗的深度剖析

引言

在电子设备高度集成化、便携化的今天，电源管理芯片的性能直接决定了设备的续航能力、稳定性和整体效率。MP1584作为芯源系统（MPS）推出的一款降压型DC-DC转换器，凭借其高效率、低功耗、宽输入电压范围以及灵活的可调输出特性，在便携式设备、电池供电系统、汽车电子、工业控制等领域得到了广泛应用。本文将从MP1584的核心特性、工作原理、应用场景、设计要点及替代方案等多个维度，全面解析这款电源管理芯片的技术优势与实用价值。

一、MP1584的核心特性：高效率与低功耗的基石

1.1 宽输入电压范围：适应多元电源环境

MP1584支持4.5V至28V的宽输入电压范围，这一特性使其能够兼容多种电源输入，包括但不限于：
锂电池供电系统（如3.7V锂电池串联或并联后升压至更高电压）
汽车电源系统（汽车电瓶电压通常为12V或24V，且存在波动）
工业电源系统（工业设备可能提供12V、24V或更高电压）
分布式电源系统（多电源模块组合供电场景）

宽输入电压范围不仅提高了MP1584的适用性，还增强了系统的鲁棒性，使其能够在电压波动较大的环境中稳定工作。

1.2 高效率转换：降低能耗，延长续航

MP1584采用开关电源技术，通过高频开关动作实现电压转换，其最高转换效率可达96%。这一效率水平在同类产品中处于领先地位，尤其在轻载和中等负载条件下，通过频率折返技术进一步降低开关损耗，实现宽负载范围内的高效率。

高效率转换意味着更少的能量以热能形式损耗，从而降低了系统散热需求，延长了设备续航时间。对于电池供电设备而言，高效率转换是提升用户体验的关键因素之一。

1.3 低静态功耗：延长待机时间

MP1584的工作静态电流低至100μA，这一特性使其在待机或低负载模式下能够显著降低功耗，延长电池使用寿命。对于需要长时间待机的设备（如物联网传感器、便携式医疗设备等），低静态功耗是不可或缺的设计考量。

1.4 可调输出电压：满足多样化需求

MP1584的输出电压可通过外部电阻调节，范围覆盖0.8V至20V（部分型号支持更高输出电压），这一特性使其能够灵活适配不同设备的供电需求。例如：
为微控制器（MCU）提供3.3V或5V稳定电源
为LED驱动电路提供可调恒流源
为模拟电路提供低噪声、高精度的参考电压

1.5 集成度高：简化设计，降低成本

MP1584内部集成了高压侧MOSFET、反馈控制电路、电流限制电路等关键元件，减少了外部元件数量，简化了电路设计。同时，其采用SOT-23-5或SOIC-8E等小型封装，进一步节省了PCB空间，降低了系统成本。

二、MP1584的工作原理：降压转换的奥秘

2.1 降压型转换器的基本原理

MP1584属于降压型（Buck）DC-DC转换器，其核心功能是将较高的输入电压转换为较低的输出电压。其工作原理基于电感储能与释放的周期性过程：
当开关MOSFET导通时，输入电压通过电感向负载供电，同时电感储存能量。
当开关MOSFET关断时，电感释放储存的能量，通过续流二极管继续向负载供电。
通过调节开关MOSFET的导通与关断时间（即占空比），可以控制输出电压的平均值，实现降压转换。

2.2 MP1584的内部结构与控制逻辑

MP1584内部集成了以下关键电路：
高压侧MOSFET：作为开关元件，实现高效率的电压转换。
误差放大器：比较反馈电压与内部参考电压，输出误差信号。
PWM控制器：根据误差信号调节开关频率和占空比，实现输出电压的稳定控制。
软启动电路：防止启动过程中输出电压过冲，保护负载电路。
过流保护与过温保护电路：确保芯片在异常条件下安全运行。

2.3 频率折返技术：轻载高效的关键

MP1584采用频率折返技术，在轻载条件下自动降低开关频率，以减少开关损耗和栅极驱动损耗。这一技术使得MP1584在宽负载范围内均能保持高效率，尤其适用于负载变化较大的应用场景。

三、MP1584的应用场景：从便携设备到工业控制

3.1 便携式设备：延长续航，提升用户体验

在智能手机、平板电脑、智能手表等便携式设备中，MP1584可作为核心降压转换器，为处理器、内存、显示屏等关键部件提供稳定、高效的电源。其高效率与低静态功耗特性有助于延长设备续航时间，提升用户体验。

3.2 电池充电器：高效充电，保护电池

MP1584可用于设计锂电池充电器，将高电压电源（如USB输入或车载电源）转换为适合锂电池充电的低压输出。其高效率转换减少了充电过程中的能量损耗，降低了发热量，有助于保护电池寿命。同时，MP1584的过流保护与过温保护功能确保了充电过程的安全性。

3.3 汽车电子：适应复杂电源环境

汽车电源系统存在电压波动大、干扰多等问题，MP1584的宽输入电压范围与高抗干扰能力使其成为汽车电子设备的理想电源解决方案。例如，在车载导航系统、行车记录仪、车载娱乐系统中，MP1584可为微控制器、显示屏、传感器等部件提供稳定电源。

3.4 工业控制：可靠运行，降低维护成本

在工业自动化、机器人、传感器网络等工业控制领域，MP1584的高效率与高可靠性特性有助于降低系统能耗，减少散热需求，从而降低维护成本。同时，其宽输入电压范围与过流保护功能使其能够适应工业现场复杂的电源环境，确保设备稳定运行。

四、MP1584的设计要点：从选型到布局的全面指南

4.1 选型指南：根据需求选择合适型号

MP1584系列包含多种型号，如MP1584EN-LF（SOT-23-5封装）、MP1584EN-LF-Z（SOIC-8E封装）等，不同型号在封装、输出电流能力、开关频率等方面存在差异。设计时应根据具体需求选择合适型号：
对于空间受限的应用（如便携式设备），优先选择SOT-23-5封装。
对于需要更高输出电流或更好散热性能的应用，选择SOIC-8E封装。
根据输出电压需求选择合适的反馈电阻值，确保输出电压稳定。

4.2 散热设计：确保长期稳定运行

尽管MP1584具有高效率特性，但在高功率应用中仍需考虑散热问题。设计时应采取以下措施：
在PCB上为芯片预留足够的散热空间，避免与其他发热元件过于靠近。
对于SOIC-8E封装型号，可利用背部散热片或增加铜箔面积提高散热效率。
在高温环境下运行时，可考虑增加散热风扇或散热片，降低芯片温度。

4.3 PCB布局：优化信号完整性，减少干扰

良好的PCB布局能够减少噪声干扰，提高电源转换效率。设计时应遵循以下原则：
输入电容应尽可能靠近芯片VIN引脚，以减小输入电压纹波。
输出电容应靠近芯片SW引脚与反馈电阻网络，以稳定输出电压。
反馈电阻网络应远离高频干扰源（如开关MOSFET、电感等），避免反馈信号受干扰。
走线应短而粗，尤其是高频信号走线（如SW引脚走线），以减少寄生电感与电阻。

4.4 元件选型：确保系统可靠性

除MP1584芯片外，外围元件的选型同样重要。设计时应关注以下元件：
电感：选择低直流电阻（DCR）、高饱和电流的电感，以减少能量损耗并防止电感饱和。
二极管：选用肖特基二极管，其低正向压降与快速恢复特性有助于提高转换效率。
电容：输入/输出电容应选用低ESR（等效串联电阻）的陶瓷电容，以减小电压纹波。
反馈电阻：选择精度高、温度稳定性好的电阻，确保输出电压稳定。

五、MP1584的替代方案：灵活应对设计变更

尽管MP1584具有诸多优势，但在某些特定场景下，设计师可能需要考虑替代方案。以下是一些常见的MP1584替代芯片及其特点：

5.1 LM2596：性价比高的经典替代

LM2596是一款经典的降压型DC-DC转换器，支持3A输出电流，输入电压范围4.5V至40V。其优点在于成本低、易于购买，但效率略低于MP1584，且封装较大（TO-220或TO-263）。适用于对成本敏感、对效率要求不高的应用。

5.2 SY8303：高频小型化的优选

SY8303是一款高频降压型DC-DC转换器，支持3A输出电流，开关频率高达1.2MHz，封装为ESOP-8。其优点在于体积小、频率高，有助于减小电感尺寸，但效率略低于MP1584。适用于对空间要求严格、对效率要求适中的应用。

5.3 XL4015：大电流输出的解决方案

XL4015支持5A输出电流，输入电压范围5V至32V，适用于需要大电流输出的场景。其效率与MP1584相近，但封装较大（TO-252），且成本较高。适用于对输出电流要求较高的应用，如大功率LED驱动、电机驱动等。

六、MP1584的未来展望：持续创新，引领电源管理新趋势

随着电子设备的不断进化，电源管理芯片面临着更高的效率、更小的体积、更低的功耗等挑战。MP1584作为一款经典的降压型DC-DC转换器，凭借其卓越的性能与广泛的应用场景，已在市场上占据了重要地位。未来，随着MPS公司技术的不断进步，MP1584系列芯片有望在以下方面实现突破：
更高效率：通过优化拓扑结构与控制算法，进一步提升转换效率，降低能耗。
更小封装：采用更先进的封装技术，减小芯片体积，适应更紧凑的设备设计。
更智能控制：集成更多智能控制功能，如数字控制、自适应调节等，提高系统灵活性与可靠性。
更广泛的应用：拓展至新兴领域，如新能源汽车、物联网、人工智能等，满足多样化需求。

结尾

MP1584芯源系统降压型DC-DC转换器以其高效率、低功耗、宽输入电压范围与灵活的可调输出特性，在电源管理领域展现了强大的竞争力。无论是便携式设备、电池充电器、汽车电子还是工业控制，MP1584均能提供稳定、高效的电源解决方案。在设计过程中，合理选型、优化散热、精心布局与元件选型是确保系统性能的关键。同时，面对设计变更或特定需求，设计师亦可从LM2596、SY8303、XL4015等替代方案中寻找合适选择。
