TPS5430 开关稳压器（降压型/Buck）3A 同步整流详解

以下内容为详细、技术完整的中文介绍，涵盖 TPS5430 的基本介绍、工作原理、核心特性、电路组成、设计方法、调试技巧、热管理与保护机制、性能优化与实战设计建议等方面内容，重点详实并解释相关原理和设计考虑，全方位理解 TPS5430 作为 3A 降压型开关稳压器的实际应用与设计要点。

一 TPS5430 简介与产品定位

TPS5430 是德州仪器（Texas Instruments，TI）推出的一款高性能降压型开关稳压器（Buck Converter）。作为 PWM（脉宽调制）控制的电压转换器，它集成了高侧 N 沟道 MOSFET 开关器件，并支持宽输入电压范围及高达 3A 连续输出电流的能力，是典型用于从较高直流电源将电压稳压降至较低电压的电源管理芯片。该器件特别适合大功率消费类和工业级电源设计，如分布式电源、工业控制、车辆电子供电模块等应用场景。TPS5430 属于 TI SWIFT™ 系列转换器产品，强调高效率、内部补偿和小型化设计，能够显著简化外围电路设计的复杂性。

在产品族中，TPS5430 支持的输入电压范围非常宽（5.5V 至 36V），使得其能够适应 12V、24V 等总线供电系统应用，同时具有内部补偿、软启动、过流保护及热关断等多种电源管理特性，提升系统安全性与可靠性。

二 核心特性与规范参数

为了深入理解 TPS5430 的性能与设计边界，先从其核心特性与主要规范参数进行技术性梳理：

• 宽输入电压范围：5.5V 至 36V，可适应多种直流供电场合；
• 最大连续输出电流 3A（峰值可达 ~4A），适合为中等电流负载供电；
• 内置低电阻高侧 N 沟道 MOSFET 开关晶体管，大幅降低导通损耗，提高转换效率；
• 输出电压可调，最小可调整至约 1.22V；
• 固定 500kHz 开关频率，有利于采用小型滤波器与被动元件；
• 内部补偿以简化外部反馈网络元件，便于设计稳定性调节；
• 多种保护机制：欠压锁定（UVLO）、过流限制、过压保护（OVP）、热关断等；
• 低静态电流、可通过 ENA 使能引脚实现关断低功耗模式。

这些参数充分体现了 TPS5430 在稳压电源设计中的优势。它能够在外部条件变化（如输入电压波动、负载变化）时维持稳定输出，同时内部保护确保芯片和系统不会因异常运行而损坏。

三 降压型开关稳压器（Buck Converter）基础工作原理

在深入分析 TPS5430 的内部机制前，需要首先理解降压型开关稳压器的基本原理。降压转换器的核心思想是通过高频开关控制器，在开关导通时将输入电压能量传递给储能元件（电感和电容），再通过关断开关让储能元件释放能量到负载，从而实现平均电压低于输入电压的输出。

传统降压变换器典型工作过程包括两个阶段：开关导通阶段和关断阶段。在导通阶段，高侧开关导通，电感电流增加，电感储能；在关断阶段，高侧开关断开，电感电流通过续流二极管（或同步开关）继续向负载供电，同时电感释放能量。PWM 控制通过改变开关导通时间与周期的比例（占空比 D）来调节输出电压。占空比 D 与输出电压比大致满足稳态下的 VOUT ≈ D·VIN 原则。

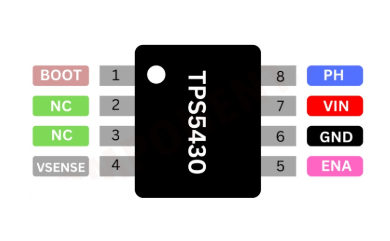

四 TPS5430 的内部架构与作用模块

TPS5430 的内部架构核心包括 PWM 控制单元、高侧 MOSFET 开关、误差放大器、欠压锁定和软启动电路、内部补偿网络及保护模块。设计上，这些模块共同工作以维持输出电压稳定、快速响应负载变化并保障安全性。

1. PWM 控制单元
   PWM（Pulse Width Modulation，脉冲宽度调制）控制器负责根据反馈电压与参考电压的比较来调节开关 MOSFET 的占空比。误差放大器将反馈与参考电压差转换成 PWM 控制信号，这个信号决定 MOSFET 的导通时间，从而稳定输出电压。

2. 集成高侧 MOSFET
   与传统需要外部功率开关的设计不同，TPS5430 内置高侧 N 沟道 MOSFET，有效减少了外部元件数量，提高了转换效率。高侧开关负责在导通周期将输入电源连接到电感上。

3. 误差放大器与内部补偿
   内部误差放大器测量输出电压反馈（通过外部分压反馈到 VSENSE 引脚），并将其与内部基准电压比较。内部补偿则通过预设的控制环路补偿网络稳定闭环反馈响应，以减少外部元件复杂度及提高系统稳定性。

4. 欠压锁定与软启动
   欠压锁定（UVLO）确保输入电压必须高于一定阈值时芯片才启动运行，避免低输入导致异常行为或过大瞬态冲击。软启动电路通过限制 PWM 初始占空比上升速度来降低输入瞬态浪涌电流，保护供电系统和负载。

5. 保护机制
   TPS5430 内置过流限制与热关断等安全机制。当输出电流或芯片温度超出阈值时，这些机制会自动限制或关闭输出，以防止损坏。

五 同步整流技术与效率优化

传统降压转换器在关断高侧开关时需要通过二极管进行续流。但二极管在导通时有显著的正向压降（例如 0.6V），造成额外能量损失，从而降低效率。为了降低此类损耗，现代高效率转换器引入了同步整流策略：用另一开关器件（低损耗的 MOSFET）代替传统二极管，在需要续流时导通 MOSFET。

TPS5430 作为集成了高侧 N 沟道 MOSFET 的 PWM 方案，其内部设计支持更低损耗的开关过程，但它本身并未集成完整的低侧同步 MOSFET（部分资料显示其主要集成了高侧开关，低侧仍依赖外部元件或内部结构在特定衰减期间起续流作用）。设计者在外围电路设计中仍需考虑如何利用外部元件提高同步整流效率，例如外接低导通电阻的 MOSFET 作为低侧开关，以进一步减少损耗、提升效率。

六 典型应用电路及设计指导

在具体应用设计中，TPS5430 的外围元件包括输入滤波电容、电感、二极管或同步开关 MOSFET、输出滤波电容和反馈分压电阻。实际设计步骤如下：

• 输入电容：用于滤除输入电源线上的高频噪声，并应满足电压与纹波电流要求；
• 电感 L：结合开关频率决定电流纹波与动态响应，需选择适当电感量与饱和电流规格；
• 输出电容 C：决定输出纹波和负载瞬态响应性能，通常使用低 ESR（等效串联电阻）陶瓷或钽电容提升性能；
• 反馈分压电阻：关系到输出电压设定与反馈精度，需精确选取以确保稳压精度；
• 可能的低侧 MOSFET：如果确实需要更高效率，可选用低 Rds(on) MOSFET 实现外部同步整流。

实际 PCB 布局建议中应特别注意高频开关节点最小化回流环面积，良好接地面，以及电感与电容的优先布局，以减少 EMI 干扰和优化输出纹波性能。

七 热管理与效率分析

在高电流与高功率应用中，热管理尤其重要。TPS5430 内部集成了开关元件，使热源集中在芯片内部与外部功率元件上。通过合理的 PCB 散热设计、采用 PowerPAD 热增强封装、良好的地铜散热层，以及必要的热过载保护设定，可提升系统可靠性。

效率方面，集成 MOSFET 与 PWM 控制器的组合降低了传导损耗和开关损耗，效率可在典型条件下达到较高水平（接近或超过 90%）。在设计中，针对负载范围、输入电压和输出电压的实际组合进行效率评估，有助于优化元件选择和热设计。

八 调试与量产注意事项

在样机调试阶段，建议使用评估板和 WEBENCH 设计工具等可视化仿真平台来验证设计是否满足性能指标。调试时关注输出纹波、电源稳态与瞬态响应、负载突变下输出稳定性，并用示波器观察关键节点（如开关节点 PH、输出电压等）波形是否正常。

量产阶段需要额外考虑元器件容差、线路干扰和环境温度变化对输出精度和稳定性的影响，并适当预留调节空间或采用更稳健的反馈与补偿设计。

九 总结

TPS5430 是一款高性能、宽输入电压范围支持、高达 3A 输出电流的降压开关稳压器芯片，适合工业、消费和汽车等多种供电场景。其集成化设计和内部补偿大幅简化了外部电路，同时高效率和内置保护机制提升了系统安全性和可靠性。通过合理选型外围元件、优化布局、并结合必要的热管理与调试策略，即可设计出稳定、高效的电源解决方案。
