TLV1117 线性稳压器（LDO）3.3V / 5V 低功耗详解

一、TLV1117 概述

TLV1117 是 Texas Instruments 推出的一款低压差线性稳压器（LDO），具备低功耗、低压差（Low Dropout）和优秀负载调整能力等特点。TLV1117 被广泛用于 嵌入式系统、通信设备、工业控制、单片机供电、传感器供电模块 中，为电子系统提供稳定、可靠的直流电压。与传统线性稳压器相比，TLV1117 在最低输入电压、静态电流及开关噪声等关键指标上更具优势，特别适合 低功耗设计 和 锂电池供电设备 使用。

TLV1117 提供固定输出电压版本（如 1.8V、2.5V、3.3V、5.0V）以及可调版本。本文重点分析 3.3V 和 5.0V 固定输出型号，包括 电气性能分析、结构与引脚、工作原理、热设计与封装、实际应用设计指南、性能评估与竞品对比 等方面内容。

二、TLV1117 技术背景与发展

随着移动设备、物联网节点与智能传感终端的普及，对低功耗电源效率提出了更高要求。线性稳压器因其噪声低、设计简易等特点被大量应用。但传统 LDO 在输入输出压差要求较高、静态电流较大等方面存在局限。TLV1117 系列通过优化内部架构，提高 电压调节精度、降低 静态电流，并缩减最小压差，使得在电池供电系统中可以更高效地利用有限的电源资源。

TLV1117 的推出填补了低压微控制器、低速通信模块等市场对高效 LDO 的需求。它在工业标准的基础上做了系统优化，兼容 3.3V / 5V 常见电源轨，为广泛数字电路提供稳定电压源。

三、TLV1117 系列型号与参数比较

TLV1117 系列包括多个型号，根据输出电压、封装形式及功能略有差异。下面以常见 3.3V / 5.0V 固定输出型号为例进行参数罗列：

TLV1117‑3.3 和 TLV1117‑5.0 的关键参数（示例）：

• 输出电压：3.3V / 5.0V（±2% 典型调节精度）

• 输入电压范围：Vin ≥ 4.75V（5V 版本）；Vin ≥ 4.5V（3.3V 版本）

• 最大输出电流：800mA

• 参考电压源稳定性良好

• 压降（Dropout Voltage）：在 800mA 负载下约 1.1V

• 静态电流（Iq）：约 5mA 级别

通过对比可以看出 TLV1117 的基本电源性能特点在于稳压精度高、压降小、噪声低，适合用于对电源质量有要求的模拟和数字系统。

四、TLV1117 主要技术指标详解

4.1 输出电压精度

TLV1117 的输出电压精度直接影响下游电路的稳定性。3.3V / 5.0V 的固定输出版本在室温条件下通常可以达到±1.5% ~ ±2% 之间的精度。通过内部参考电压源和误差放大器的精密设计，使得输出电压在不同负载和温度条件下保持较高稳定性。

4.2 压降（Dropout Voltage）

压降是指稳压器在输出标称电压时输入电压需高于输出电压的最小差值。TLV1117 的压降随着负载增加而增加，在 800mA 输出时大约为 1.1V 左右，这对于低电压输出系统来说是关键参数。在低输入电压系统中选择 LDO 时，确保 Vin > Vout + Vdrop 是设计基础。

4.3 静态电流

静态电流指 LDO 在无负载或轻负载下消耗的电流。TLV1117 的静态电流相较于老型号有所降低，但比超低功耗 LDO 仍然偏高。在电池供电系统中需要综合考虑静态损耗与工作负载效率。

4.4 负载调整率及电源纹波抑制

负载调整率是衡量稳压器对输出电压稳定性的能力。TLV1117 在典型负载变化情况下的调整率较好，适用于数字电路与模拟电路混合供电系统。电源纹波抑制能力（PSRR）对于噪声敏感应用非常重要。TLV1117 在中频段显示良好 PSRR 特性。

五、TLV1117 内部结构与工作原理

TLV1117 的内部主要包含：误差放大器、参考电压源、驱动晶体管、过流保护、热关断保护等模块。

5.1 误差放大器与外部取样

误差放大器对输出电压进行实时监测，将输出与内部参考值比较，并调整驱动晶体管的导通程度，从而保持输出稳定。3.3V 和 5.0V 版本通常在输出上有直接取样电阻，无需外部分压电阻。

5.2 参考电压源

内部的参考电压源为高精度带隙参考，可在不同温度与负载条件下稳定提供参考电压。这是输出稳定性和温漂特性的重要基础。

5.3 过流保护与热关断

当输出出现短路或过载时，TLV1117 的内部过流保护电路会限制输出电流，避免损坏器件。热关断电路在芯片过热时关闭输出以保护芯片。

六、封装形式与热设计

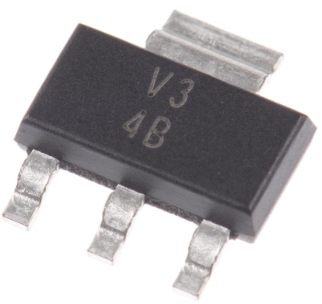

TLV1117 可提供 TO‑220、SOT‑223、DDPAK 等封装。封装影响热阻、功耗散热能力。在高电流输出或高输入输出压差场景下，热设计至关重要。设计时需评估：

• 热阻（θJA）与 PCB 散热面积

• 外加散热片需求

• 最大结温与环境温度预留裕量

合理的散热设计可以显著提升 LDO 在高负载情况下的可靠性。

七、典型应用电路设计指南

7.1 输入输出电容的选择与布局

对于 TLV1117 来说，输入端通常需要一个稳定的滤波电容，常用 10µF 陶瓷/铝电解组合；输出端则需要低 ESR 电容（如 10µF 陶瓷）。这些电容对 LDO 的稳定性、瞬态响应与纹波抑制起关键作用。

7.2 PCB 布局建议

• 输入输出电容尽量靠近 LDO 引脚

• 地线单点回流，避免噪声干扰

• 电源路径宽线设计，减少损耗与压降

7.3 负载瞬态响应优化

对于快速变化的负载，合理增大输出电容值或采用低 ESR 电容可以改善瞬态响应，减少电压跌落或超调。

八、性能评估与竞品对比

TLV1117 相对于一些传统 LDO 型号，在性能方面具有如下优势：

• 更低压降、更高稳定性

• 较好的负载调整性能

• 成熟的生产工艺、广泛的应用基础

但在超低静态电流需求场景下，市场上也有更低功耗的替代型号。
