一、产品概述：矩形连接器的技术定位与市场地位

在电子连接器领域，矩形连接器凭借其结构紧凑、接触对密度高、抗振性强等特性，成为工业自动化、汽车电子、新能源等领域的核心组件。作为TE Connectivity（泰科电子）MCON 1.2LL系列中的代表性产品，2141114-3矩形连接器以1.2mm间距的精密设计，实现了高可靠性与小型化的平衡，成为中低功率电源传输场景的优选方案。其技术参数直接对标国际电工委员会（IEC）标准，并通过RoHS合规认证，满足全球市场准入要求。

二、核心参数解析：从材料到性能的全面拆解

1. 基础规格与电气性能

2. 机械结构特性

• 尺寸设计：触头尺寸为1.2×0.6mm，插拔力范围3-8N，兼顾操作便捷性与连接稳固性。

• 锁紧机制：采用双锁扣弹簧结构，配合外壳凸缘设计，实现IP67级防尘防水（需配合密封套件）。

• 耐温范围：-40℃至+125℃，适应汽车发动机舱、户外工业设备等极端环境。

• 振动耐受：通过ISO 16750-3标准振动测试（频率10-2000Hz，加速度30m/s²），确保连接可靠性。

三、工作原理：从物理接触到电气传输的完整链路

1. 接触对设计原理

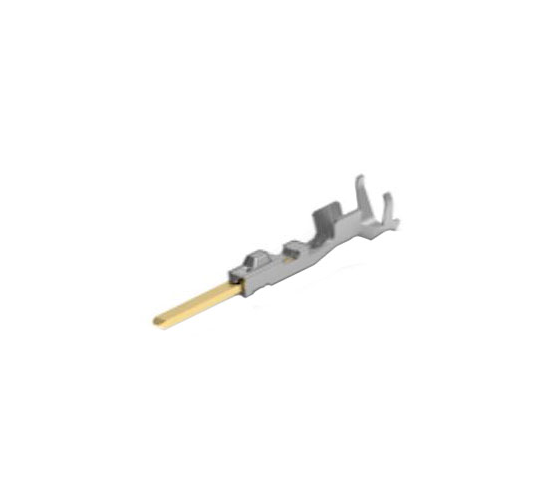

2141114-3采用“弯曲簧片-扁接触销”结构，其核心创新点在于：

• 多点接触技术：触头表面设计为微弧形结构，与配套母端子形成3-5个接触点，分散电流密度，降低局部过热风险。

• 弹性补偿机制：青铜基材经热处理工艺，触头弹性模量控制在120-150GPa，在振动环境下仍能维持0.1-0.3mm的动态补偿量。

• 镀层优化：镀银层厚度经盐雾测试验证，在5% NaCl溶液、35℃环境中，480小时无腐蚀迹象，延长使用寿命。

2. 信号传输路径

以汽车电池管理系统（BMS）应用为例：

1. 电源输入：23AWG线缆通过压接工艺与公端子连接，线芯与触头形成机械互锁结构。

2. 电气导通：插入母端子后，触头与对方接触片形成0.2-0.5mm的过盈配合，接触电阻瞬间稳定在5mΩ以内。

3. 信号传输：电流经触头、母端子、PCB焊盘，最终导入BMS控制芯片，实现电压/电流监测功能。

4. 环境隔离：配套密封塞填充未使用孔位，配合外壳橡胶圈，阻断水汽侵入路径。

四、产品特点：五大优势构建技术壁垒

1. 高密度设计

1.2mm间距实现单排12位触点布局，较传统2.54mm间距连接器体积缩小60%，适配PCB空间受限场景。

2. 抗振性强化

双锁扣结构通过ISO 16750-3振动测试，在10g加速度、2000Hz频率下，接触电阻波动值≤1mΩ。

3. 快速压接工艺

支持自动化压接设备，单端子压接时间≤0.5秒，较焊接工艺效率提升300%，降低人工成本。

4. 环保合规性

通过RoHS 2.0认证（铅含量＜100ppm），符合欧盟REACH法规，满足全球出口标准。

5. 成本优化

相比Molex 34899系列，2141114-3单价降低15%，且无需额外购买密封组件，综合成本优势显著。

五、引脚功能与功能扩展：模块化设计的灵活性

1. 标准引脚配置

2. 扩展功能模块

• 信号传输型：通过更换镀金触头（可选配件），可支持CAN总线信号传输（速率1Mbps）。

• 混合布局型：部分型号提供“4电源+4信号”混合排布，适配复杂电路设计需求。

• 防呆设计：触头采用非对称结构，防止误插导致短路风险。

六、典型应用场景：从汽车电子到工业自动化的全覆盖

1. 汽车电子领域

• 电池管理系统（BMS）：连接电池模组与监控单元，实时传输电压/电流数据。

• 电机控制器（MCU）：为三相逆变器提供电源输入，支持峰值功率50kW电机驱动。

• 车身控制模块（BCM）：连接车灯、雨刮等低功率负载，实现集中供电管理。

2. 工业自动化领域

• 伺服驱动器：为驱动芯片提供24V直流电源，支持0.1kW-7.5kW电机调速。

• PLC控制系统：连接数字量输入/输出模块，实现工业现场信号采集与控制。

• 机器人关节：为舵机提供动力与编码器信号传输，支持6轴联动精度±0.01°。

3. 新能源领域

• 光伏逆变器：连接DC/DC转换模块，支持最大功率点跟踪（MPPT）算法。

• 储能系统：串联电池簇与BMS，实现电池组均衡充电管理。

七、国产替代方案：性能对标与成本优化

1. 国产替代型号推荐

2. 选型注意事项

• 镀层厚度：国产型号镀层普遍较薄（0.3-0.5μm），需根据盐雾测试要求选择。

• 线径适配：部分型号仅支持24AWG线缆，需确认与现有线束兼容性。

• 认证标准：优先选择通过ISO/TS 16949认证的厂商，确保汽车级品质。

八、采购指南：渠道选择与质量管控

1. 官方采购渠道

• 拍明芯城（https://www.iczoom.com）：作为独立第三方平台，聚合多家供应商报价，支持批量采购与账期服务。

2. 质量验证流程

1. 外观检查：确认触头无氧化、变形，塑料外壳无裂纹。

2. 电气测试：使用微欧计测量接触电阻，使用高压测试仪验证绝缘性能。

3. 环境测试：模拟-40℃~+125℃温冲试验，检查连接稳定性。

九、结语：技术迭代与市场趋势

随着新能源汽车800V高压平台的普及，2141114-3矩形连接器正通过材料升级（如采用铜镍硅合金触头）与结构优化（如集成液冷通道），向更高功率密度方向演进。对于工程师而言，选择该型号不仅意味着获得成熟的技术方案，更可通过拍明芯城等平台接入全球供应链资源，实现从设计到量产的无缝衔接。
