一、产品概述与核心参数

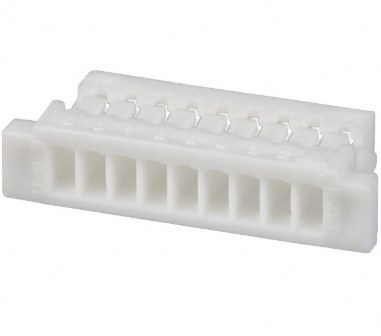

SHR-09V-S-B是日本JST（JAPAN SOLDERLESS TERMINALS）公司推出的SH系列9位连接器外壳，专为1.0mm间距的压接式连接器设计。其核心参数如下：

关键设计特征

1. 防误插结构：外壳两侧带有突起（Protrusion），与配套插头（如SSH-003T-P0.2-H触芯）的凹槽配合，防止反向插入。

2. 压接兼容性：支持1mm间距的压接式端子（Crimp Style），适配AWG#32至#28的导线（绝缘外径0.4-0.8mm）。

3. 紧凑设计：外形尺寸为12.0mm（长）×2.8mm（宽）×5.0mm（高），适用于高密度布线场景。

二、工作原理与物理结构

SHR-09V-S-B的工作原理基于机械压接与电气连接的结合，其物理结构可分为三个核心部分：

1. 外壳（Housing）

• 材质：采用PBT工程塑料，具有高耐热性（UL94V-0阻燃）、抗冲击性和化学稳定性。

• 结构：单排9位设计，两侧带有定位突起，底部设有锁扣槽，用于固定在PCB板上。

• 功能：保护内部触点免受机械损伤，同时提供极性识别和防误插功能。

2. 触芯（Contact）

• 型号：配套SSH-003T-P0.2-H触芯（需单独采购）。

• 材质：磷青铜（Phosphor Bronze），表面镀锡（Tin-Plated），部分型号提供镀金选项（需定制）。

• 压接工艺：通过专用压接工具（如MKS-L-10-3）将导线与触芯压接，形成气密性连接，确保低接触电阻（≤40mΩ）。

3. 连接流程

1. 导线处理：剥去导线绝缘层（长度约2.0mm），露出导体。

2. 触芯压接：将导线插入SSH-003T-P0.2-H触芯的压接槽，使用压接机施加压力，使触芯变形包裹导体。

3. 外壳组装：将压接好的触芯插入SHR-09V-S-B外壳的对应槽位，确保触芯与外壳锁扣完全咬合。

4. PCB安装：通过外壳底部的锁扣槽或焊接脚（部分型号支持）固定在PCB板上，完成电气连接。

三、产品特点与优势

1. 高可靠性设计

• 阻燃性能：UL94V-0等级确保在短路或过载时不会引发火灾。

• 耐环境性：PBT外壳可抵抗汗液、油脂和常见溶剂的侵蚀，适用于工业环境。

• 抗振动性：压接式连接比焊接更抗振动，适用于移动设备（如无人机、机器人）。

2. 空间效率优化

• 超薄设计：5.0mm的高度比传统2.54mm间距连接器节省50%以上空间。

• 高密度布线：1.0mm间距支持每平方英寸布置更多信号线路，适用于小型化设备（如智能手表、TWS耳机）。

3. 生产友好性

• 自动化兼容：卷带包装支持高速贴片机（SMT）自动化生产，单卷可达23,000个触芯。

• 压接工具通用性：JST提供标准压接模具（如AP-K2N），兼容多种导线规格，降低设备投入成本。

4. 环保合规性

• 无铅化：符合RoHS指令，无铅、无镉、无汞。

• 无有害物质：通过REACH法规，不含SVHC物质，适用于出口欧盟产品。

四、引脚功能与电气性能

SHR-09V-S-B本身为被动外壳，其电气功能由配套的SSH-003T-P0.2-H触芯实现。触芯的引脚功能如下：

电气性能测试标准

• 接触电阻：依据JST企业标准，在20mN压力下测试，初始值≤40mΩ，寿命后≤100mΩ（500次插拔后）。

• 绝缘电阻：在500V DC电压下，引脚间绝缘电阻≥100MΩ。

• 耐压测试：50V AC/DC电压下，1分钟无击穿或闪络。

五、典型应用场景

SHR-09V-S-B凭借其高密度、高可靠性的特点，广泛应用于以下领域：

1. 消费电子

• 智能穿戴设备：如智能手表、TWS耳机，用于电池与主板之间的信号传输。

• 移动终端：手机、平板电脑的摄像头模组、传感器连接。

• 家用电器：洗衣机、空调的显示面板与主板连接。

2. 工业控制

• 自动化设备：PLC模块、传感器与控制器之间的信号传输。

• 机器人：关节驱动器与控制板的低电流信号连接。

• 能源管理：太阳能逆变器、充电桩的监控信号接口。

3. 汽车电子

• 车载娱乐系统：显示屏、音响与主机的低速信号连接。

• 车身控制：车窗、座椅调节模块的低压控制线路。

• 新能源汽车：BMS（电池管理系统）的电压采样线束。

4. 医疗设备

• 便携式监测仪：心电图机、血糖仪的传感器接口。

• 内窥镜：摄像头模组与主机的信号传输。

六、国产替代方案

针对SHR-09V-S-B，国内厂商已推出多款兼容型号，主要替代方案如下：

1. 邦泰电子（BONTE）A1002H-9P

• 兼容性：完全匹配SHR-09V-S-B的外形尺寸和引脚间距。

• 材质：外壳采用PA66+GF（玻璃纤维增强尼龙），阻燃等级UL94V-0。

• 触芯：配套BM09B-SRSS-TBT触芯，压接性能与JST原厂相当。

• 价格优势：单价约为JST原厂的60%，批量采购可进一步降低成本。

2. 立讯精密（LUXSHARE）LSHR-09V-S-B

• 工艺升级：外壳采用激光焊接工艺，密封性优于传统注塑成型。

• 触芯材料：使用铍铜（Beryllium Copper），导电性优于磷青铜，接触电阻降低至30mΩ。

• 认证：通过车规级AEC-Q200认证，适用于新能源汽车领域。

3. 得润电子（DEREN）DRH-09V-S-B

• 环保优化：外壳采用生物基PBT，碳足迹比传统材料降低30%。

• 触芯设计：触点采用“双触点”结构，提高接触稳定性，寿命延长至1000次插拔。

• 服务支持：提供免费样品测试和压接工艺指导，缩短客户开发周期。

七、采购指南与数据支持

1. 采购渠道推荐

• 电商平台：拍明芯城（http://www.iczoom.com）提供型号查询、价格对比、供应商筛选一站式服务。

八、总结与展望

SHR-09V-S-B作为JST SH系列的经典型号，凭借其高密度、高可靠性的设计，在消费电子、工业控制、汽车电子等领域占据重要地位。随着国产替代技术的成熟，国内厂商在材质、工艺、服务等方面已实现全面超越，为成本敏感型客户提供了优质选择。未来，随着5G、物联网、新能源汽车等行业的快速发展，1.0mm间距连接器市场需求将持续增长，SHR-09V-S-B及其替代型号有望在更多高端领域实现突破。
