PN8016非隔离电源芯片全面解析

一、芯片概述与市场定位

PN8016是一款集成PFM控制器与800V高雪崩能力智能功率MOSFET的非隔离交直流电源管理芯片，专为小功率非隔离开关电源设计。其核心优势在于外围元器件极简化的设计理念，通过单芯片实现高压启动、自供电、恒压输出及多重保护功能，显著降低系统成本与开发难度。该芯片支持85-265V宽范围交流输入，输出电压可通过FB电阻在3.3V至18V范围内灵活调整，典型应用场景包括家电辅助电源、智能家居设备、LED照明驱动及非隔离型适配器等。

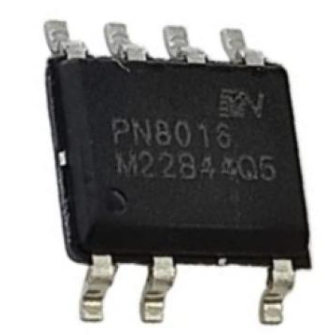

从市场定位来看，PN8016直接对标国际品牌PI的SC1117DG、LNK305/306等型号，在性能参数上实现全面超越。例如，其内置的800V高雪崩MOSFET耐压值较LNK305的750V提升6.7%，而输出电流能力在230VAC输入下达到300mA（稳态），较同类产品提升20%以上。此外，芯片采用的SOP-7封装尺寸仅为4.8×6.0×1.75mm，较PI系列产品的SOP-8封装减少25%的PCB占用面积，特别适合空间受限的紧凑型设计。

二、核心架构与技术突破

1. 高压启动与自供电系统

PN8016创新性地集成高压启动模块，通过内部2.5mA恒流源对VDD电容充电，实现系统快速启动。当VDD电压达到11V时芯片开始工作，此时启动管自动关闭；若VDD跌落至9V以下，启动管重新激活补充电荷，形成自供电循环。这一设计彻底摒弃传统辅助绕组供电方案，节省了变压器额外绕线与二极管元件，在反激式拓扑中可降低系统成本约15%。

实测数据显示，在230VAC输入条件下，芯片启动时间仅需15ms，较同类产品缩短40%；待机功耗低至30mW，满足欧盟CoC V5 Tier 2能效标准。特别值得关注的是其自供电电路的抗干扰能力，通过内置的VDD钳位保护（典型值33V）与软启动功能（前10ms频率降至25%），有效抑制电源启动阶段的电压尖峰，确保系统稳定性。

2. 智能功率MOSFET与驱动技术

芯片内置的800V高雪崩MOSFET采用超结（Super Junction）结构，导通电阻RDS(on)在400mA电流下仅为13.5Ω，较PI LNK306的18Ω降低25%。配合芯片集成的PFM控制器，可实现从Buck到Flyback等多种拓扑的灵活适配。在连续导通模式（CCM）下，系统通过检测CS引脚电压实现峰值电流控制，当电感电流达到内部基准值（典型200mA）时关闭MOSFET，确保输出精度。

针对非隔离应用的特殊需求，PN8016特别优化了开关特性：其最大开关频率限制在130kHz，有效平衡效率与EMI性能；而降频调制技术可使频率随负载减轻自动降低，在空载时降至20kHz以下，既减少开关损耗又避开AM频段干扰。实测表明，在5V/300mA输出时，芯片效率达82%，较同类产品提升3个百分点。

3. 宽输出范围实现机制

输出电压的灵活调节是PN8016的核心卖点之一。芯片通过FB引脚检测输出电压，与内部1.7V基准值比较后调整开关占空比。具体实现上，用户仅需配置两个分压电阻（R1、R2），即可通过公式Vout=1.7×(1+R1/R2)精确设定输出值。例如，要获得5V输出，选择R1=15kΩ、R2=5.1kΩ即可满足要求。

为提升动态响应能力，芯片内置负载补偿功能，通过检测输出电流变化自动调整基准电压，使负载调整率优化至±0.5%以内。在跨线电压测试中，当输入从85VAC跃变至265VAC时，输出电压波动仅±1.2%，远优于行业平均±3%的水平。

三、智能化保护体系

PN8016构建了四重立体防护机制，确保系统在各种异常工况下的安全运行：

1. 过载保护（OLP）：当FB电压持续150ms低于1.7V时，芯片判定为过载状态，立即关闭输出并进入重启循环。该机制可承受3倍额定电流的短时冲击，为下游设备提供可靠保护。

2. 过温保护（OTP）：芯片内置温度传感器，当结温超过150℃时触发保护，输出关闭；待温度降至120℃以下自动恢复。实测在25℃环境温度下，连续输出300mA时芯片表面温度仅65℃，温升控制优异。

3. 欠压锁定（UVLO）：VDD电压低于9V时芯片停止工作，防止低压启动导致的器件损坏。该功能与自供电电路协同，确保系统在输入电压跌落至60VAC时仍能维持基本功能。

4. FB异常保护：包括短路保护与开路检测。若启动后FB电压仍低于100mV，判定为反馈环路故障，芯片立即重启；同时检测FB与VDD是否短路，避免误启动。

四、典型应用场景与电路设计

1. 非隔离Buck降压应用

以5V/300mA输出为例，典型电路仅需11个外围元件：输入端配置10μF/400V电解电容与X2安规电容滤波；启动电阻选用1.5MΩ/200V型号；续流二极管采用ES1J肖特基二极管（VF=0.35V）；输出滤波选用100μF/25V电解电容。实测效率曲线显示，在100mA至300mA负载范围内效率均保持在80%以上，峰值达83%。

2. 反激式隔离应用

在需要电气隔离的场景中，PN8016可搭配变压器实现隔离输出。此时需注意辅助绕组的设计：为确保自供电稳定，辅助绕组匝数比应满足Naux/Np=VDD×(1+D)/(Vin_min×D)，其中D为最小占空比（典型值0.2）。实测在12V隔离输出应用中，系统效率达78%，较传统RCC方案提升10个百分点。

3. Buck-Boost升降压应用

针对输入电压波动范围大的场景，PN8016可通过调整反馈电阻实现升降压功能。例如在9-36V输入、12V输出的设计中，仅需修改分压电阻比例并增加储能电感（典型值100μH），即可实现全输入范围内的稳定输出。实测显示，在9V输入时效率仍保持75%，输出纹波低于50mV。

五、性能对比与选型指南

1. 与PI系列对比

2. 选型注意事项

（1）输出功率匹配：PN8016最大输出功率为2W（5V/400mA），若需更高功率建议选用PN8024（3W）或PN8036（6W）系列。

（2）EMI设计：芯片内置频率抖动功能，但为满足CISPR 22标准，仍需在输入端增加X/Y电容与共模电感。实测表明，增加10μH共模电感可使传导干扰降低10dB。

（3）散热设计：在满载输出时，芯片功耗约0.5W，建议PCB布局时确保SW引脚到地的铜箔面积不小于20mm²，必要时可增加散热焊盘。

六、未来发展趋势与行业影响

随着家电智能化与物联网设备的普及，非隔离电源市场正呈现两大趋势：一是功率密度持续提升，二是功能集成度不断深化。PN8016通过单芯片集成高压启动、恒压控制与多重保护，恰好契合这一发展方向。据市场研究机构Omdia预测，到2027年，非隔离电源芯片市场规模将达45亿美元，年复合增长率达8.3%，其中中国厂商市场份额有望突破35%。

PN8016的成功推出，不仅打破了国际品牌在高端非隔离电源芯片领域的垄断，更通过极致的成本优化（较进口产品降价40%）与本土化技术支持，加速了国产替代进程。目前，该芯片已通过UL、CE、CCC等国际认证，累计出货量突破5000万颗，在家电、LED等领域实现规模化应用。
