一、RS232标准的历史沿革与核心特性

RS232标准诞生于1962年，由美国电子工业协会（EIA）制定，最初用于电传打字机与调制解调器的通信。随着计算机技术的普及，该标准逐渐成为计算机与外设通信的通用接口，其9针（DB9）和25针（DB25）接口形式在工业控制、仪器仪表、通信设备等领域广泛应用。

RS232的核心特性包括：

1. 电气特性：采用负逻辑电平，逻辑“1”对应-15V至-3V，逻辑“0”对应+3V至+15V，这种高电压设计增强了抗干扰能力，但需电平转换电路与TTL/CMOS电路兼容。

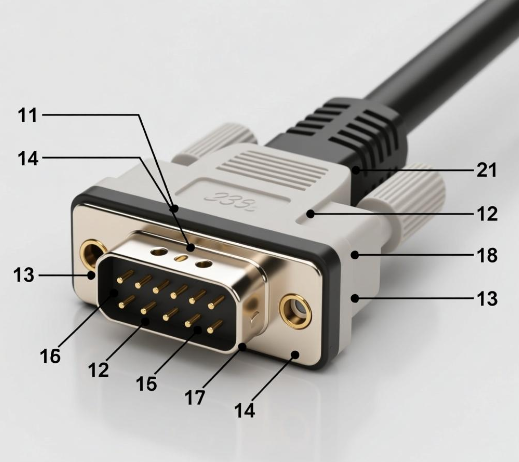

2. 机械特性：DB9接口为D型金属外壳，9个引脚分上下两排排列（上排5针，下排4针），公头（针）与母头（孔）通过物理插拔实现连接。

3. 传输特性：异步全双工通信，最大波特率20Kbps（理论值），实际传输距离受线缆质量影响，标准规定为15米，但优质线缆可延伸至50米。

4. 信号功能：定义了20余种信号，但实际应用中仅需2（RXD）、3（TXD）、5（SGND）三根线即可完成基础通信。

二、9针接口引脚定义与功能解析

DB9接口的9个引脚功能如下表所示：

在实际工程中，仅需2、3、5三根线即可完成基础通信，其余信号用于流控或状态监测。例如，在工控场景中，PLC与触摸屏通过RS232通信时，通常仅连接这三根线；而在调制解调器通信中，则需完整使用所有信号线。

三、9针串口线的标准接法与工程实践

RS232串口线的接法分为直连与交叉两种，其核心区别在于2（RXD）与3（TXD）引脚的连接方式。

1. 直连接法：设备与计算机的通信桥梁

直连接法适用于计算机与外设（如打印机、调制解调器）的通信，其接线规则为：
计算机端RXD（2） → 外设端RXD（2）
计算机端TXD（3） → 外设端TXD（3）
计算机端SGND（5） → 外设端SGND（5）

以计算机与三菱PLC通信为例：
计算机COM1口（DB9母头）的2、3、5引脚分别连接PLC通信模块（DB9公头）的2、3、5引脚。
线缆制作时，需确保2、3、5三根线芯分别焊接至对应引脚，其余引脚悬空或根据设备手册连接。
实际应用中，直连线的最大长度不超过15米，超过此距离需使用RS422或RS485接口。

2. 交叉接法：设备间通信的核心方案

交叉接法适用于两台设备（如PLC与触摸屏）的直接通信，其接线规则为：
设备A端RXD（2） → 设备B端TXD（3）
设备A端TXD（3） → 设备B端RXD（2）
设备A端SGND（5） → 设备B端SGND（5）

以威纶通触摸屏与欧姆龙PLC通信为例：
触摸屏COM口（DB9母头）的2、3、5引脚分别连接PLC通信模块（DB9公头）的3、2、5引脚。
线缆制作时，需使用交叉线芯，即绿色线（RXD）与橙色线（TXD）交叉焊接。
特殊场景中，若设备使用非标准引脚定义（如某些国产PLC将RXD定义为3、TXD定义为2），需根据设备手册调整接线顺序。

3. 特殊接法：应对非标准设备的挑战

部分设备采用非标准引脚定义或复用接口，需参考设备手册或咨询厂家。以下为典型案例：
某品牌尿液分析仪：9孔（母头）与9针（公头）连接时，仅需连接2、5引脚，其余引脚悬空。
某型号血凝仪：9孔（母头）与9孔（母头）连接时，需全接所有引脚，并确保2、3、5引脚对应。
苹果机与PC通信：需使用8针串口转接器，并按照特定引脚映射表连接（如Apple 8针串口的5引脚连接PC 25针串口的2引脚）。

四、线缆制作与测试的完整流程

制作RS232串口线需遵循以下步骤：

1. 材料准备

接口类型：根据设备接口选择DB9公头或母头，部分场景需使用DB25接口。
线缆规格：选用屏蔽双绞线（STP）以减少电磁干扰，线径建议0.5mm²以上。
工具：电烙铁、焊锡丝、万用表、剥线钳、热缩管。

2. 焊接工艺

引脚识别：通过引脚编号或颜色标记（如绿色为RXD、橙色为TXD、白绿为SGND）区分线芯。
焊接顺序：先焊接地线（5引脚），再焊接RXD（2引脚）与TXD（3引脚），最后焊接其余信号线。
焊接标准：焊点饱满、无虚焊，线芯与引脚接触良好，焊接后使用热缩管绝缘。

3. 测试验证

外观检查：确认线缆无破损、引脚无弯曲，焊接点无短路。
电气测试：使用万用表测量2、3、5引脚间的导通性，确保RXD与TXD交叉连接（交叉线）或直连（直连线）。
功能测试：通过串口调试工具（如SSCOM、Putty）发送测试数据，验证通信是否正常。

五、RS232接口的局限性及替代方案

尽管RS232在工业领域应用广泛，但其局限性日益凸显：
传输距离：标准传输距离仅15米，无法满足长距离通信需求。
抗干扰能力：单端信号传输易受电磁干扰，导致数据错误。
多设备连接：仅支持点对点通信，无法实现多设备组网。

针对上述问题，工业场景中逐渐采用以下替代方案：
RS485：采用差分信号传输，最大传输距离1200米，支持32个节点组网，广泛应用于楼宇自动化、过程控制等领域。
RS422：与RS485类似，但仅支持点对点通信，传输距离与速率优于RS232。
以太网：通过TCP/IP协议实现高速、长距离通信，支持设备远程监控与数据采集。

六、典型应用场景与案例分析

1. 工业自动化：PLC与触摸屏通信

某自动化生产线中，三菱FX3U PLC通过RS232与威纶通触摸屏通信，实现设备状态监控与参数设置。接线方式如下：
PLC端：DB9公头，2（RXD）、3（TXD）、5（SGND）引脚连接触摸屏对应引脚。
触摸屏端：DB9母头，采用交叉接法。
通信参数：波特率9600bps，数据位8位，停止位1位，无校验位。

2. 医疗设备：血气分析仪与计算机通信

某医院使用的MEDICA EasyBloodGas血气分析仪通过RS232与计算机通信，实现检测数据自动上传。接线方式如下：
分析仪端：电话线接口，线序为1（SGND）、2（TXD）、3（RXD）、4（未使用）、5（未使用）。
计算机端：DB9母头，通过转接线连接分析仪电话线接口，具体映射为：电话线1→DB9 5、电话线2→DB9 3、电话线3→DB9 2、电话线5→DB9 7。
通信协议：采用MODBUS RTU协议，波特率19200bps。

3. 通信设备：调制解调器与计算机通信

某远程监控系统中，计算机通过RS232与调制解调器连接，实现数据远程传输。接线方式如下：
计算机端：DB9母头，2（RXD）、3（TXD）、5（SGND）、7（RTS）、8（CTS）引脚连接调制解调器对应引脚。
调制解调器端：DB9公头，采用直连接法。
流控设置：启用硬件流控（RTS/CTS），确保数据传输稳定性。
