双向可控硅BT131：全面解析管脚、参数与应用

双向可控硅BT131作为电力电子领域中应用广泛的小功率器件，凭借其独特的双向导电特性、紧凑的封装设计以及稳定的性能表现，在电机调速、调光控制、温度调节等场景中占据重要地位。本文将从器件结构、管脚定义、核心参数、应用场景及选型要点等多个维度，对BT131进行系统性解析，为工程师提供从理论到实践的完整指南。

一、器件结构与工作原理：五层硅基架构的双向控制核心

BT131采用NPNPN五层半导体结构，通过台面玻璃钝化工艺与背面多层金属电极设计，实现了双向电流的精确控制。其核心结构包含三个关键区域：

1. P型基区：位于器件中心，作为双向导通的“开关枢纽”，通过门极（G）注入触发电流改变导电状态。

2. N型发射区：分布在器件两侧，形成T1与T2两个主电极，支持双向电流流通。

3. 玻璃钝化层：覆盖在PN结表面，有效隔离外界环境干扰，提升器件耐压能力与抗冲击性能。

当门极施加正向触发脉冲时，P型基区形成导电通道，使T1与T2之间导通；触发信号消失后，器件维持导通状态直至电流降至维持电流以下。这种“触发导通、电流维持”的特性，使其成为交流电路控制的理想选择。

二、管脚定义与封装形式：标准化设计满足多样化需求

BT131提供TO-92、SOT-23、SOT-89三种主流封装形式，以适应不同应用场景的空间与散热要求：

1. TO-92封装：通用型直插式设计

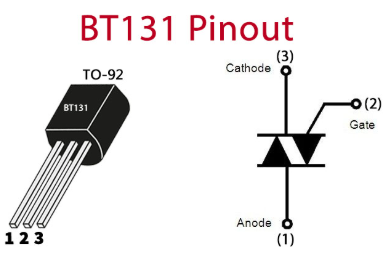

• 管脚排列：T1（主电极1）、G（门极）、T2（主电极2）呈直线排列，引脚间距1.27mm。

• 典型应用：电风扇调速器、电饭煲温度控制、彩灯闪烁电路等空间受限的消费电子领域。

• 优势：成本低、焊接工艺成熟，适合大批量生产。

2. SOT-23封装：表面贴装小型化方案

• 管脚排列：T1、G、T2呈L型布局，封装尺寸仅2.9mm×2.4mm。

• 典型应用：LED调光驱动、手机充电器、智能插座等高密度PCB设计场景。

• 优势：体积小、自动化贴装效率高，助力产品轻薄化趋势。

3. SOT-89封装：增强散热性能的中功率选择

• 管脚排列：T1、G、T2与散热片一体化设计，底部金属基板直接接触PCB铜箔。

• 典型应用：微波炉磁控管控制、空调压缩机调速、工业电机驱动等需持续高负载运行的场景。

• 优势：热阻低（典型值15℃/W），可承受更高电流（部分型号达2A）。

三、核心参数解析：从静态特性到动态响应的全面考量

BT131的参数体系涵盖电气特性、热特性与机械特性三大维度，以下为关键参数详解：

1. 电压参数：耐压能力与安全裕量

• 断态重复峰值电压（VDRM/VRRM）：600V（部分型号达800V），定义器件在阻断状态下的最大承受电压，需高于电路实际工作电压的1.5-2倍。

• 反向重复峰值电压（VRRM）：与VDRM对称，确保双向耐压一致性。

• 击穿电压（VB）：实验室测试值，通常高于标称值20%-30%，反映器件极限耐压能力。

2. 电流参数：承载能力与浪涌耐受

• 通态平均电流（ITA）：1A（Tc=25℃），定义器件在导通状态下的持续电流承载能力，需根据负载功率计算：
  I负载=V线路P负载×1.2（1.2为安全系数）

• 通态方均根电流（IT(RMS)）：1A，适用于交流电路有效值计算。

• 浪涌电流（ITSM）：16A（20ms），表征器件承受短路或电机启动等瞬时过载的能力，需确保浪涌时间与幅值在规格范围内。

3. 触发参数：控制灵敏度与可靠性

• 门极触发电流（IGT）：4-10mA（典型值5mA），定义触发导通所需的最小电流，值越低触发越灵敏，但抗干扰能力下降。

• 门极触发电压（VGT）：≤1.5V，与IGT共同决定触发电路设计难度，需匹配控制信号源输出能力。

• 维持电流（IH）：10-50mA，器件维持导通状态的最小电流，低于此值将自动关断。

4. 动态参数：开关速度与损耗控制

• 通态电流临界上升率（di/dt）：50A/μs，反映器件从关断到导通的转换速度，高di/dt设计可减少开关损耗。

• 断态电压临界上升率（dv/dt）：>200V/μs，定义器件在阻断状态下承受电压变化的能力，需高于电路实际dv/dt以避免误触发。

• 通态电压（VTM）：1.5V（ITA=1A时），导通状态下的压降，直接影响器件功耗：
  P损耗=I负载×VTM

5. 热特性与机械参数：可靠性与环境适应性

• 工作结温（Tj）：-40℃至+125℃，定义器件核心温度范围，需通过散热设计确保实际温升在允许值内。

• 存储温度（TSTG）：-40℃至+150℃，反映器件长期存放的环境耐受能力。

• 封装热阻（RθJA）：TO-92封装典型值11.3℃/W，用于计算实际温升：
  ΔT=P损耗×RθJA

四、典型应用场景：从家电到工业的广泛覆盖

BT131凭借其高性价比与可靠性，在以下领域实现规模化应用：

1. 家电控制：调温、调速与保护一体化

• 电风扇调速器：通过改变BT131的导通角调节电机电压，实现无级调速。

• 电饭煲温度控制：配合热敏电阻与比较器电路，精确控制加热功率，避免糊锅。

• 微波炉磁控管驱动：承受高电压（2000V以上）与大电流（0.5A），需选用高耐压型号（如BT131-800）。

2. 照明控制：调光与节能解决方案

• LED调光驱动：采用PWM信号触发BT131，实现亮度调节，需注意di/dt参数以避免闪烁。

• 荧光灯电子镇流器：替代传统电感镇流器，提升功率因数至0.9以上。

3. 工业控制：电机驱动与电源管理

• 单相电机软启动：通过限流启动减少机械冲击，延长设备寿命。

• 电源过流保护：作为快速熔断器使用，在短路时瞬间切断电路。

4. 新能源领域：充电桩与光伏逆变器

• 充电桩功率控制：调节输出电压与电流，适配不同电池规格。

• 光伏逆变器MPPT跟踪：优化太阳能转换效率，需选用低VGT型号以提升响应速度。

五、选型与使用指南：从参数匹配到电路设计的关键要点

1. 型号选择：电压、电流与封装的三维匹配

• 电压选择：根据电路工作电压的1.5倍选取VDRM/VRRM，例如220V交流电路需选用600V以上型号。

• 电流选择：计算负载峰值电流，并预留50%裕量，例如1A负载需选用ITA≥1.5A的器件。

• 封装选择：根据PCB空间与散热需求，优先选用SOT-23（小型化）或SOT-89（高功率）封装。

2. 电路设计：触发电路与保护措施

• 触发电路：采用光耦隔离或变压器耦合设计，避免控制信号与主电路直接连接，提升抗干扰能力。

• RC吸收回路：在T1与T2间并联0.01μF电容与100Ω电阻，抑制电压尖峰，保护器件免受dv/dt冲击。

• 散热设计：对于持续高负载应用，需在PCB上铺设铜箔散热区，或加装散热片降低结温。

3. 替代方案：性能升级与成本优化

• 升级型号：若需更高耐压，可选用BTA16（600V/16A）或BTA41（800V/40A）系列。

• 成本优化：对于低功率场景，可考虑MAC97A6（0.8A/600V）等国产型号，价格降低30%-50%。

六、行业趋势与未来展望：智能化与集成化驱动技术革新

随着物联网与智能家居的普及，BT131正朝着以下方向发展：

1. 智能化控制：集成温度传感器与数字接口，实现远程监控与自适应调节。

2. 高集成度模块：将BT131与驱动电路、保护元件封装为单一模块，简化设计流程。

3. 宽禁带材料应用：探索SiC基双向可控硅，提升耐温与开关频率，满足高频应用需求。
