一、引言：电容器的核心地位与分类概述

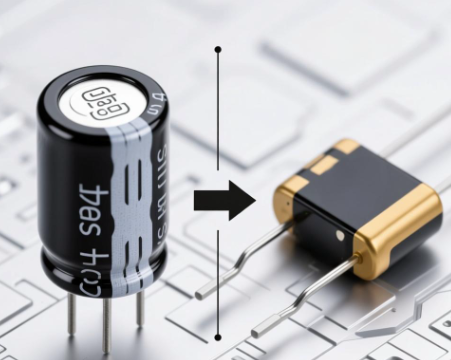

在电子元器件的庞大体系中，电容器作为储能与滤波的核心元件，其性能直接影响电路的稳定性与效率。根据安装方式与结构差异，电容器可分为直插式（Through-Hole）与贴片式（Surface-Mount Device, SMD）两大类。其中，直插铝电解电容凭借其大容量与低成本优势，长期占据电源滤波市场的主导地位；而贴片电容（以陶瓷电容与钽电容为主）则凭借小型化与自动化生产优势，成为现代便携设备与高密度电路的首选。本文将从结构原理、性能参数、应用场景及发展趋势等维度，系统对比直插铝电解电容与贴片电容的技术特性，为工程师选型提供参考。

二、结构与材料：从微观到宏观的差异解析

1. 直插铝电解电容：氧化膜介质的储能机制

直插铝电解电容的核心结构由阳极铝箔、电解纸、阴极铝箔及电解液组成，通过卷绕工艺封装于金属外壳中。其工作原理基于阳极铝箔表面形成的氧化铝（Al₂O₃）介电层，该层厚度仅数十纳米，却能通过电场作用存储电荷。电解液作为实际阴极，与氧化膜形成动态电容结构，使得单位体积电容量可达数万微法（μF），远超陶瓷电容。

关键材料特性：

• 阳极铝箔：通过电化学腐蚀形成高比表面积结构，提升容量密度。

• 电解液：通常为硼酸铵或有机酸溶液，其离子导电性决定电容的等效串联电阻（ESR）。

• 密封结构：金属外壳与橡胶密封圈防止电解液挥发，但长期高温环境易导致漏液风险。

2. 贴片电容：多层介质与无极性设计

贴片电容以陶瓷电容与钽电容为代表，其结构差异显著：

• 陶瓷电容：由多层陶瓷介质膜片与内电极（银或钯）交替叠压，经高温烧结形成独石结构。介质材料分为NP0（温度补偿型）、X7R（高介电常数型）与Y5V（低成本型），容量范围覆盖皮法（pF）至微法级。

• 钽电容：以钽金属为阳极，五氧化二钽（Ta₂O₅）为介电层，锰氧化物或导电聚合物为阴极。其单位体积容量可达铝电解电容的数倍，且ESR更低，但耐压能力受限（通常≤50V）。

结构优势：

• 无极性设计：陶瓷电容与钽电容均无正负极之分，简化电路设计。

• 小型化：贴片封装尺寸可小至0201（0.6×0.3mm），适应高密度PCB布局。

• 抗振动性：表面贴装工艺减少引脚机械应力，提升可靠性。

三、性能参数：从容量到频率的深度对比

1. 电容量与耐压能力

• 直插铝电解电容：容量范围覆盖1μF至数万μF，耐压可达450V以上，适用于高压大电流场景（如开关电源输出滤波）。但其容量精度较低（±20%），且容量随温度与频率升高显著下降。

• 贴片电容：

• 陶瓷电容：容量通常≤100μF，耐压范围宽（4V至4kV），但高容量产品成本激增。

• 钽电容：容量可达1000μF，耐压≤50V，适合低压高密度储能（如DC-DC转换器输入滤波）。

2. 等效串联电阻（ESR）与损耗

• 直插铝电解电容：ESR较高（数十毫欧至数百毫欧），导致高频滤波效果受限，且在大电流充放电时产生显著热损耗。

• 贴片电容：

• 陶瓷电容：ESR极低（毫欧级），适合高频滤波（如射频电路）。

• 钽电容：导电聚合物阴极钽电容的ESR可低至5mΩ，接近理想电容特性。

3. 温度稳定性与寿命

• 直插铝电解电容：电解液挥发导致容量衰减，寿命通常为2000至10000小时（85℃环境），高温环境需降额使用。

• 贴片电容：

• 陶瓷电容：NP0型温度系数±30ppm/℃，X7R型±15%，适合宽温应用。

• 钽电容：寿命可达100000小时（85℃），但过压或反向电压易导致击穿。

4. 频率响应特性

• 直插铝电解电容：自谐振频率（SRF）通常低于100kHz，高频性能较差。

• 贴片电容：陶瓷电容SRF可达GHz级，钽电容SRF约1MHz，均优于铝电解电容。

四、应用场景：从传统工业到新兴领域的选择逻辑

1. 直插铝电解电容的核心应用

• 电源滤波：在开关电源、UPS及工业电源中，大容量铝电解电容可有效抑制输出纹波，例如电梯控制柜中φ10×20mm电容的典型应用。

• 储能与缓冲：在闪光灯电路、音频功放中，铝电解电容提供瞬时大电流支持。

• 低频耦合：在音频信号处理中，铝电解电容的低频特性优于陶瓷电容。

2. 贴片电容的典型场景

• 高频滤波：在智能手机、笔记本电脑的电源管理模块中，0402/0603尺寸陶瓷电容滤除开关噪声。

• 去耦与旁路：在CPU、GPU供电电路中，多层陶瓷电容（MLCC）靠近芯片引脚布置，降低电源阻抗。

• 精密电路：NP0陶瓷电容用于振荡器、谐振器，确保频率稳定性；钽电容用于医疗设备、航空电子等高可靠性场景。

五、成本与生产效率：自动化时代的经济性考量

1. 直插铝电解电容的成本结构

• 材料成本：铝箔、电解液及金属外壳占比较大，但大规模生产可摊薄成本。

• 制造成本：人工插件工艺导致人工成本占比高，且引脚弯曲易引发焊接缺陷。

• 总成本：在高压大容量场景中，直插铝电解电容单位容量成本低于贴片电容。

2. 贴片电容的成本优势

• 自动化生产：贴片机高速贴装效率可达每小时数万件，显著降低人工成本。

• 良品率：无引脚设计减少焊接不良，且贴片电容体积小，运输损耗低。

• 总成本：在中小容量场景中，贴片电容综合成本更具竞争力，尤其适合大规模量产。

六、发展趋势：技术迭代与市场需求的双重驱动

1. 直插铝电解电容的进化方向

• 小型化：通过缩小封装尺寸（如φ5×11mm）与提高容量密度，适应紧凑型设备需求。

• 高频低阻抗：开发高频电解液与薄氧化膜技术，将SRF提升至100kHz以上。

• 长寿命化：采用固态电解质（如导电聚合物）替代液态电解液，寿命延长至10年以上。

2. 贴片电容的技术突破

• 高容量陶瓷电容：通过多层化与高介电常数材料，实现100μF级陶瓷电容量产。

• 高压钽电容：开发耐压100V以上的钽电容，拓展工业应用场景。

• 集成化模块：将多个贴片电容集成于单一封装，简化电路设计（如电源模块中的电容阵列）。

七、选型指南：基于应用需求的决策框架

1. 关键选型参数

• 容量与耐压：根据电路需求选择标称值，并预留20%余量。

• ESR与损耗：高频电路优先选择低ESR陶瓷电容，大电流电路需评估铝电解电容的温升。

• 温度范围：工业环境需选用-40℃至+105℃耐温型号，汽车电子需符合AEC-Q200标准。

• 封装尺寸：根据PCB布局空间选择合适封装，高密度设计优先贴片电容。

2. 典型应用案例

• 案例1：开关电源输出滤波

• 需求：12V/5A输出，纹波≤50mV。

• 选型：直插铝电解电容470μF/25V（ESR≤100mΩ）并联陶瓷电容10μF/50V（X7R）。

• 案例2：智能手机CPU供电

• 需求：1.8V核心电压，瞬态响应时间≤10ns。

• 选型：多层陶瓷电容0402/10μF（NP0）与0603/100μF（X7R）组合。

八、结语：技术融合下的电容选型新范式

直插铝电解电容与贴片电容的竞争与合作，本质是电子设备对“大容量”与“小型化”需求的平衡。随着固态电解液、高介电常数陶瓷等材料的突破，两者性能边界逐渐模糊——例如，固态铝电解电容兼具长寿命与低ESR特性，而高容量陶瓷电容开始侵蚀传统铝电解电容市场。未来，工程师需根据具体场景（如成本、空间、频率、寿命）综合决策，而非简单二选一。例如，在电动汽车BMS系统中，高压大容量铝电解电容与高频陶瓷电容的协同设计，已成为主流方案。
