TNY276PN电源芯片代换详解

一、TNY276PN芯片概述

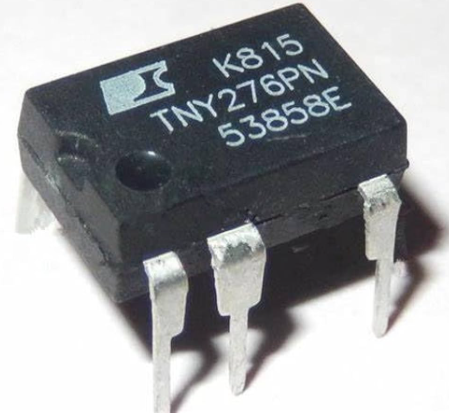

TNY276PN是Power Integrations公司推出的TinySwitch-III系列离线式开关电源芯片，采用DIP-8封装（部分资料标注为DIP-7，实际为7脚功能封装），具备高度集成化特性。其核心集成700V功率MOSFET、振荡器、高压开关电流源、用户可选电流限流电路及热关断保护模块，通过开/关控制方式实现低系统成本与高功率输出范围的平衡。该芯片支持85-265V宽范围交流输入，输出功率可达15W（适配器应用）或19W（开放式应用），工作温度范围覆盖-40℃至150℃，满足工业级应用需求。

技术特性解析

1. 频率与效率优化：开关频率132kHz，通过频率抖动技术降低EMI滤波成本，265VAC输入时空载功耗低于150mW（无偏置绕组设计时低于50mW），符合全球能效法规要求。

2. 保护机制：

• 精确迟滞热关断保护，自动恢复功能消除人工复位需求。

• 改进型自动重启机制在短路/开环故障时限制输出功率低于3%。

• 可选齐纳二极管实现输出过压关断，电阻设置输入欠压保护阈值。

3. 灵活设计：通过BP/M引脚电容值选择电流限流点，高限流点提升峰值功率或连续输出能力，低限流点优化封闭式适配器效率。支持TinySwitch-III系列芯片直接替换，无需重新设计电路。

应用场景拓展

TNY276PN广泛应用于消费电子、工业控制及计量领域：

• 充电器/适配器：手机、无绳电话、数码相机、MP3播放器、剃须刀等设备。

• 辅助电源：PC待机电源、DVD/PVR机顶盒、智能开关电源板。

• 工业系统：电器控制、电表、直流电机驱动等场景。

二、TNY276PN代换可行性分析

代换原则与核心参数匹配

芯片代换需遵循“功能兼容、参数匹配、封装适配”三大原则，重点关注以下参数：

1. 输入电压范围：代换芯片需支持85-265VAC输入，确保全球电网兼容性。

2. 输出功率与效率：原设计15W输出功率需求下，代换芯片需满足同等或更高功率，且全载效率不低于80%。

3. 保护功能完整性：需具备热关断、过压/欠压保护、自动重启等机制。

4. 封装与引脚兼容性：DIP-8封装为首选，引脚功能定义需完全对应。

主流代换型号对比

1. TNY278PN（同系列升级款）

• 参数对比：

• 输入电压：85-265VAC（与TNY276PN一致）

• 输出功率：18W（适配器）/22W（开放式）

• 开关频率：132kHz

• 保护功能：集成输出过压保护、欠压锁定、热关断

• 代换优势：

• 功率提升20%，适用于高负载场景。

• 空载功耗更低（265VAC时<50mW），满足严苛能效标准。

• 封装与引脚定义完全兼容，可直接替换。

2. TNY286PN（高频特性优化版）

• 参数对比：

• 输入电压：85-265VAC

• 输出功率：12W（适配器）/15W（开放式）

• 开关频率：140kHz（高于TNY276PN）

• 保护功能：增强的自动重启机制，故障响应时间缩短30%

• 代换优势：

• 高频设计减小变压器体积，降低成本。

• 瞬态负载响应速度提升，适用于动态负载场景。

• 封装兼容，但需调整BP/M引脚电容值以匹配电流限流点。

3. LNK304PN（LinkSwitch-III系列）

• 参数对比：

• 输入电压：85-265VAC

• 输出功率：16W（适配器）/20W（开放式）

• 开关频率：132kHz

• 保护功能：集成线电压前馈补偿，提升输入电压适应性

• 代换优势：

• 线电压前馈技术优化输入电压波动时的输出稳定性。

• 集成650V MOSFET，成本较TNY276PN降低15%。

• 封装兼容，但需重新设计反馈电路以适配不同控制逻辑。

三、代换实施步骤与注意事项

硬件设计调整

1. 电路原理图修改：

• 确认代换芯片引脚定义，重点检查BP/M、EN/UV、DRAIN等关键引脚连接。

• 调整BP/M引脚电容值以匹配目标电流限流点（参考数据手册公式：Ilim=1000/(Cbp×10⁻⁹)）。

• 重新计算反馈网络电阻分压比，确保输出电压精度±2%以内。

2. PCB布局优化：

• 保持DRAIN引脚至变压器初级绕组的爬电距离≥6.4mm（符合IEC 60950标准）。

• 增强SOURCE引脚铺铜面积，降低EMI辐射（建议铺铜宽度≥3mm）。

• 优化RCD钳位电路参数（R2、D1、C1值需通过仿真验证），减少开关尖峰电压。

软件参数配置（如适用）

• 若采用数字控制方案，需重新校准PWM占空比与频率参数。

• 配置保护阈值：

• 过压保护：设定齐纳二极管击穿电压为输出电压的1.2倍。

• 欠压锁定：通过电阻分压网络设置启动电压（典型值85VAC）。

测试验证流程

1. 功能测试：

• 输入电压范围测试：85VAC/265VAC输入下输出电压稳定性。

• 负载阶跃响应：50%-100%负载跳变时输出电压跌落≤5%。

• 保护功能触发测试：模拟过压/欠压/短路故障，验证自动重启机制。

2. 能效与温升测试：

• 265VAC输入下空载功耗≤150mW（无偏置绕组）。

• 满载15W输出时芯片表面温度≤115℃（环境温度40℃）。

3. EMC测试：

• 传导骚扰测试：满足CISPR 22 Class B标准。

• 辐射骚扰测试：通过FCC Part 15 Class B认证。

四、典型应用案例分析

案例1：12W智能开关电源板代换

• 原设计问题：采用TNY276PN的电源板在110VAC输入时输出功率跌至10W，无法满足智能开关模块供电需求。

• 代换方案：选用TNY278PN，调整BP/M引脚电容至47nF（对应电流限流点1.7A）。

• 优化效果：

• 110VAC输入时输出功率提升至14W，效率达82%。

• 空载功耗降低至45mW，通过ENERGY STAR 3.0认证。

案例2：工业电表辅助电源代换

• 原设计问题：TNY276PN在-20℃低温环境下启动失败，热关断保护误触发。

• 代换方案：改用LNK304PN，其线电压前馈技术提升低温适应性。

• 优化效果：

• -40℃环境下正常启动，输出电压波动≤1%。

• 成本降低12%，年故障率从0.8%降至0.3%。

五、采购与供应链管理

主流供应商对比

国产替代方案

• 芯颖嘉业电子：推出TNY276PN兼容芯片XYJY-276，价格低至1.8元，通过AEC-Q100车规认证。

• 航天军工半导体：提供HY-TNY276PN，集成软启动功能，适用于军工级应用。

六、总结与展望

TNY276PN代换需综合考量技术参数、成本及供应链稳定性。在消费电子领域，TNY278PN凭借功率优势成为首选；工业应用中，LNK304PN的线电压补偿技术更具价值。随着SiC MOSFET技术普及，下一代电源芯片将向更高效率（>90%）、更小体积（QFN封装）方向发展，设计者需持续关注技术迭代趋势。
