ISO1050DUBR中文资料详解

一、引言

在工业自动化、汽车电子、电力系统等众多领域，控制器局域网（CAN）总线作为一种高效可靠的通信协议，被广泛应用于设备间的数据传输与交互。而ISO1050DUBR作为一款高性能的电隔离CAN收发器，凭借其出色的电气隔离性能、高速传输能力以及丰富的保护功能，在这些领域中发挥着至关重要的作用。本文将全面深入地介绍ISO1050DUBR的相关信息，包括其工作原理、特点、引脚功能、应用场景以及替代型号等内容，为相关领域的工程师和技术人员提供详细的参考。

二、ISO1050DUBR概述

ISO1050DUBR是德州仪器（Texas Instruments，简称TI）推出的一款电隔离CAN收发器集成电路。它符合ISO11898 - 2标准规范，专为在恶劣的工业和汽车环境中实现安全可靠的CAN总线通信而设计。该器件集成了CAN物理层收发器和电隔离功能，能够在不同的电气域之间进行安全的数据传输，有效保护系统免受电噪声、接地环路和其他电气干扰的影响。

三、工作原理

ISO1050DUBR的工作原理主要基于其内部的逻辑输入和输出缓冲器以及隔离栅结构。其逻辑输入和输出缓冲器由二氧化硅（SiO₂）绝缘栅进行分隔，这种隔离栅结构可以在保持电路物理分离的同时，允许数据和信号通过。

在发送数据时，CAN控制器将逻辑电平信号发送到ISO1050DUBR的发送端（TXD），经过内部的逻辑处理和隔离后，转换为差分信号发送到CAN总线上。差分信号具有抗干扰能力强的特点，能够在有噪声的环境中稳定传输。

在接收数据时，ISO1050DUBR从CAN总线上接收差分信号，经过内部的隔离和处理后，将其转换为标准的逻辑电平信号，然后发送到CAN控制器进行处理。通过这种方式，ISO1050DUBR实现了CAN总线与CAN控制器之间的可靠通信。

同时，ISO1050DUBR与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，避免干扰或损坏敏感电路。这种隔离设计使得不同电气域之间的信号传输更加安全可靠，提高了系统的稳定性和抗干扰能力。

四、作用

ISO1050DUBR在CAN总线通信系统中具有多方面的重要作用：

1. 电气隔离：提供高达2500V RMS的电气隔离，将CAN总线与本地电路进行物理隔离，防止高压尖峰、电噪声等干扰信号进入本地电路，保护敏感的电子设备免受损坏，提高系统的可靠性和安全性。

2. 信号转换：作为CAN物理层收发器，负责将CAN控制器输出的逻辑电平信号转换为差分信号发送到CAN总线上，同时将CAN总线上的差分信号转换为逻辑电平信号发送给CAN控制器，实现不同电气特性之间的信号匹配和转换。

3. 增强抗干扰能力：差分信号传输方式本身具有较强的抗干扰能力，能够有效抑制共模噪声。此外，电气隔离功能进一步减少了外部干扰对系统的影响，使得CAN总线通信在恶劣的电磁环境中也能稳定可靠地进行。

4. 保护功能：具备过压、过流、过热等保护功能，可承受-27V至40V的共模电压，在总线出现故障或异常情况时，能够及时切断信号传输，保护器件和系统不受损坏。同时，还具有显性超时功能，防止总线长时间处于显性状态导致通信故障。

五、特点

ISO1050DUBR具有以下显著特点：

1. 高性能隔离：采用二氧化硅（SiO₂）绝缘栅隔离技术，提供高达2500V RMS的电气隔离，确保不同电气域之间的安全隔离，有效防止电气干扰和损坏。

2. 高速传输：支持高达1Mbps的数据传输速率，能够满足工业自动化、汽车电子等领域对高速数据通信的需求，实现实时、高效的数据传输。

3. 高集成度：集成了CAN收发器和隔离器功能于一体，简化了系统设计，减少了外部元件的使用，节省了PCB板面积和成本，提高了系统的可靠性和稳定性。

4. 宽工作温度范围：能够在-55°C至105°C的宽温度范围内稳定工作，适用于各种恶劣环境下的工业应用，如高温、低温、潮湿、振动等环境。

5. 低功耗设计：采用了低功耗的设计方案，可降低系统能耗，延长设备的使用时间，特别适用于对功耗要求较高的应用场景，如电池供电设备。

6. 丰富的保护功能：具有过压、过流、过热、接地丢失保护等功能，能够承受-27V至40V的共模电压，在总线出现故障或异常情况时，能够及时保护器件和系统不受损坏，提高系统的可靠性和安全性。

7. 兼容性强：兼容CAN 2.0A和CAN 2.0B协议，能够与各种常见的CAN控制器和微处理器进行无缝连接，方便系统的集成和升级。

六、引脚功能

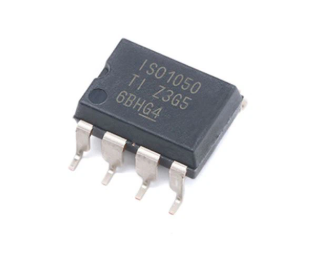

ISO1050DUBR采用8引脚SOP（Small Outline Package）封装，各引脚功能如下：

1. TXD（Pin 1）：发送数据输入引脚，用于接收来自CAN控制器的逻辑电平信号，并将其转换为差分信号发送到CAN总线上。

2. GND1（Pin 2）：逻辑侧接地引脚，为器件的逻辑部分提供参考地。

3. VCC1（Pin 3）：逻辑侧电源引脚，为器件的逻辑部分提供工作电源，供电电压范围为3V至5.5V。

4. RXD（Pin 4）：接收数据输出引脚，用于将CAN总线上的差分信号转换为逻辑电平信号，并发送给CAN控制器进行处理。

5. VCC2（Pin 5）：总线侧电源引脚，为器件的总线部分提供工作电源，通常与隔离电源连接。

6. CANL（Pin 6）：CAN总线低电平引脚，用于连接CAN总线的低电平线。

7. CANH（Pin 7）：CAN总线高电平引脚，用于连接CAN总线的高电平线。

8. GND2（Pin 8）：总线侧接地引脚，为器件的总线部分提供参考地，与逻辑侧接地引脚（GND1）在电气上是隔离的。

七、功能

ISO1050DUBR具备以下主要功能：

1. CAN信号收发功能：作为CAN物理层收发器，能够实现CAN总线与CAN控制器之间的双向数据传输。在发送方向，将CAN控制器输出的逻辑电平信号转换为差分信号发送到CAN总线上；在接收方向，将CAN总线上的差分信号转换为逻辑电平信号发送给CAN控制器。

2. 电气隔离功能：通过内部的二氧化硅（SiO₂）绝缘栅隔离结构，提供高达2500V RMS的电气隔离，将CAN总线与本地电路进行物理隔离，防止电气干扰和损坏。

3. 保护功能：具备过压、过流、过热、接地丢失保护等功能，能够承受-27V至40V的共模电压，在总线出现故障或异常情况时，及时切断信号传输，保护器件和系统不受损坏。

4. 故障安全输出功能：当总线出现故障或异常情况时，能够输出故障安全信号，通知CAN控制器采取相应的措施，提高系统的可靠性和安全性。

5. 低环路延迟功能：具有低环路延迟特性，典型值为150ns，最大值为210ns，能够保证数据传输的实时性和准确性。

6. 兼容多种电压功能：I/O电压范围支持3.3V和5V微处理器，能够与不同电压等级的CAN控制器和微处理器进行无缝连接，方便系统的集成和升级。

八、应用产品

ISO1050DUBR凭借其出色的性能和特点，广泛应用于以下领域的产品中：

1. 工业自动化：在工业控制系统中，ISO1050DUBR可以实现数字信号与模拟信号之间的隔离，保护系统免受电气干扰和损坏，提高系统的可靠性和稳定性。例如，在自动化生产线、机器人控制、PLC（可编程逻辑控制器）等设备中，用于实现设备之间的CAN总线通信。

2. 电力电子：在各种电力电子设备中，ISO1050DUBR可以用于隔离控制信号，同时实现功率器件和控制电路之间的隔离，保护电子设备和提高系统的效率。例如，在变频器、逆变器、开关电源等设备中，用于实现控制信号的可靠传输。

3. 电动车辆：在电动车辆的电动驱动系统中，ISO1050DUBR可以用于隔离电动机控制信号和电池管理系统之间的通信信号，确保各个子系统之间的安全和可靠性。例如，在电动汽车、电动叉车、电动公交车等车辆中，用于实现电池管理系统、电机控制器、充电机等设备之间的CAN总线通信。

4. 电力系统：ISO1050DUBR可以用于电力系统中的数字通信系统，如串行总线通信、数据采集和控制信号隔离，提高系统的抗干扰能力和可靠性。例如，在智能电网、变电站自动化、配电自动化等系统中，用于实现设备之间的数据传输和通信。

5. 仪器仪表：在各种仪器仪表的测量和控制系统中，ISO1050DUBR可以用于隔离传感器信号、控制信号和数据通信信号，保证测量和控制的准确性和稳定性。例如，在工业仪表、医疗设备、环境监测设备等中，用于实现传感器与控制器之间的信号隔离和传输。

九、可替代常见型号

在市场上，有一些其他型号的CAN收发器可以与ISO1050DUBR进行替代，以下是一些常见的替代型号及其特点：

1. 恩智浦（NXP）TJA1051系列：TJA1051系列隔离CAN收发器也提供了高达1 Mbps的速率和2500V RMS的电隔离，与ISO1050DUBR在性能上较为相似。不过，在低功耗模式和温度范围上可能略有不同。TJA1051系列在某些应用场景中可能具有更低的功耗表现，但在极端温度环境下的适应性可能不如ISO1050DUBR。

2. 英飞凌（Infineon）TLE6250G：TLE6250G是一款集成隔离功能的CAN收发器，具有较高的集成度和可靠性。它支持高达1 Mbps的数据传输速率，提供了一定的电气隔离能力。与ISO1050DUBR相比，TLE6250G在某些特定的保护功能或接口特性上可能存在差异，工程师在选择替代型号时需要根据具体的应用需求进行评估。

3. SIT1050ISO：SIT1050ISO是一款电容隔离的CAN转发器，遵循ISO11898标准，具备过温保护、高抗干扰能力和宽体封装等特点。它支持高达1Mbps的数据传输速度，隔离耐压可达5000V RMS（宽体SOPW16封装）或2500V RMS（宽体DUB8封装）。与ISO1050DUBR相比，SIT1050ISO在瞬态抗扰度等方面可能具有更优的性能，但在某些接口特性或应用场景的适应性上可能需要进一步验证。
