STM32G030C8T6中文手册

一、产品概述

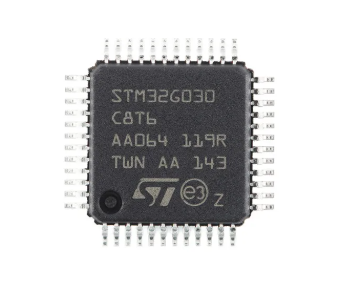

STM32G030C8T6是意法半导体（STMicroelectronics）推出的基于ARM Cortex-M0+内核的32位微控制器，属于STM32G0系列高性能产品线。该器件专为低功耗、高集成度的嵌入式应用设计，工作频率最高可达64MHz，集成64KB Flash存储器和8KB SRAM，支持多种通信接口和定时器，适用于工业自动化、消费电子、物联网（IoT）和医疗设备等领域。其LQFP-48封装（7×7mm）和宽电压工作范围（1.7V至3.6V）使其成为紧凑型设计的理想选择。

二、工作原理

STM32G030C8T6的核心是ARM Cortex-M0+处理器，采用哈佛架构和Thumb指令集，支持单周期乘法器和硬件除法器，运算效率显著提升。处理器通过APB总线与外设模块连接，实现数据传输和控制。其工作原理可分为以下步骤：

1. 指令执行：从Flash或SRAM中读取指令，通过取指、译码、执行和写回的流水线结构完成运算。

2. 中断管理：支持多达32个中断源，优先级可配置，确保实时响应外部事件。

3. 外设协同：通过DMA控制器实现高速数据传输，减少CPU负载；定时器模块生成PWM信号或捕获输入事件；ADC模块以最高3.88MSPS的采样率转换模拟信号。

4. 电源管理：提供睡眠、停机和待机等低功耗模式，VBAT引脚可直接连接电池，为RTC和备份寄存器供电。

三、核心作用

STM32G030C8T6在嵌入式系统中扮演多重角色：

1. 数据处理中心：采集传感器数据（如温度、压力），通过算法实现实时监控和决策。

2. 通信枢纽：支持USART、SPI、I2C和CAN接口，构建设备间数据传输网络。

3. 控制执行器：通过PWM输出驱动电机、LED或继电器，实现自动化控制。

4. 低功耗节点：在电池供电场景中，通过动态电源管理延长设备续航时间。

四、产品特点

1. 高性能与低功耗平衡：

• 64MHz主频下提供50DMIPS性能，运行模式功耗低至80μA/MHz（3.3V供电）。

• 待机模式功耗仅2μA，支持快速唤醒。

2. 丰富外设集成：

• 通信接口：2×USART、2×SPI、2×I2C（支持Fast-mode Plus）、1×CAN FD。

• 定时器：1个16位高级定时器（带死区生成和紧急停机）、4个通用定时器、1个低功耗定时器。

• 模拟功能：12位ADC（最多19通道）、2个高速比较器、1个可编程增益运放（OPAMP）。

3. 开发支持完善：

• 提供STM32CubeMX图形化配置工具和STM32CubeIDE集成开发环境。

• 支持Keil MDK和IAR Embedded Workbench等第三方工具链。

• 配套HAL/LL库和中间件，简化软件开发。

4. 环境适应性：

• 工业级温度范围（-40°C至+85°C），扩展工业级可达-40°C至+105°C。

• ESD防护等级高，抗干扰能力强。

五、引脚功能详解

STM32G030C8T6采用LQFP-48封装，引脚功能如下：

1. 电源引脚：

• VDD/VDDA：主电源输入（1.7V至3.6V）。

• VSS/VSSA：接地引脚。

• VBAT：备用电池输入，为RTC和备份寄存器供电。

2. 时钟引脚：

• OSC_IN/OSC_OUT：连接外部高速晶振（4MHz至48MHz）。

• OSC32_IN/OSC32_OUT：连接外部低速晶振（32.768kHz，用于RTC）。

3. 调试引脚：

• SWDIO/SWCLK：串行线调试接口，支持程序下载和调试。

4. 通信接口引脚：

• USART1_TX/USART1_RX：异步串行通信。

• SPI1_SCK/SPI1_MISO/SPI1_MOSI：串行外设接口。

• I2C1_SCL/I2C1_SDA：内部集成电路接口。

5. 定时器引脚：

• TIM1_CH1/TIM1_CH2：高级定时器PWM输出。

• TIM3_CH1/TIM3_CH2：通用定时器输入捕获或PWM输出。

6. 模拟输入引脚：

• ADC_IN0至ADC_IN18：连接外部模拟信号（如传感器输出）。

7. 通用I/O引脚：

• PA0至PA15、PB0至PB15、PC0至PC14：可配置为输入、输出或复用功能（如中断、外部时钟）。

六、功能模块解析

1. 内存保护单元（MPU）：

• 划分存储区域权限，防止非法访问，提升系统安全性。

2. CRC计算单元：

• 生成32位校验码，用于数据完整性验证。

3. 独立看门狗（IWDG）：

• 基于内部低速RC振荡器，防止程序跑飞。

4. 窗口看门狗（WWDG）：

• 在指定时间窗口内刷新计数器，避免定时错误。

5. 实时时钟（RTC）：

• 提供秒、分、时、日历功能，支持闹钟和周期性中断。

七、典型应用场景

1. 工业自动化：

• PLC模块：通过ADC采集传感器数据，定时器控制执行器，CAN接口实现现场总线通信。

• 电机驱动：高级定时器生成PWM信号，驱动步进电机或无刷直流电机（BLDC）。

2. 消费电子：

• 智能家居设备：USART/UART连接Wi-Fi/BLE模块，实现远程控制；GPIO驱动LED矩阵或触控按键。

• 便携式医疗设备：低功耗模式延长电池寿命，ADC监测生理信号（如心率、血氧）。

3. 物联网（IoT）：

• 传感器节点：集成温湿度、光照传感器，通过LoRa或NB-IoT模块上传数据。

• 智能网关：处理多节点数据，支持MQTT协议与云端交互。

4. 汽车电子：

• CAN FD接口用于车身控制网络，符合ISO 11898-1标准。

• 电池管理系统（BMS）：监测电压、电流，平衡电池组状态。

八、可替代型号分析

STM32G030C8T6可替代以下常见型号，满足性能、成本或封装需求：

1. STM32F030C8T6：

• 替代原因：同为LQFP-48封装，但G030C8T6主频更高（64MHz vs 48MHz），Flash翻倍（64KB vs 32KB），ADC采样率提升（3.88MSPS vs 1MSPS）。

• 适用场景：需要更高性能或更多存储的升级设计。

2. STM32F103C8T6：

• 替代原因：G030C8T6功耗更低（运行模式80μA/MHz vs F103的150μA/MHz），集成CAN FD接口。

• 适用场景：电池供电或需要现场总线的应用。

3. 瑞萨R7FA2E1A92DFL#AA0：

• 替代原因：同为48引脚LQFP封装，支持类似外设（如UART、SPI、I2C），但G030C8T6的ADC通道更多（19 vs 16）。

• 适用场景：需要高精度模拟输入的场景。

4. NXP LPC804M001JDH20：

• 替代原因：G030C8T6提供更多定时器（7 vs 4）和通信接口（CAN FD支持）。

• 适用场景：复杂时序控制或需要高速通信的设计。
