TC1766芯片手册深度解析

一、TC1766芯片概述

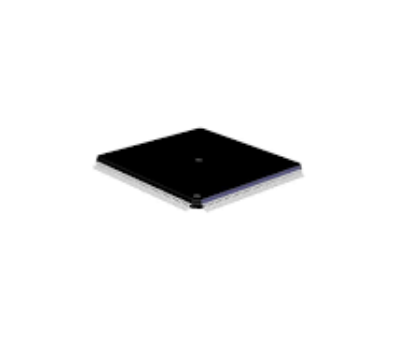

TC1766是英飞凌（Infineon）公司推出的AUDO-NG家族32位闪存微控制器，专为满足汽车和工业领域对实时性能、数字信号处理能力及高可靠性要求而设计。该芯片采用TriCore架构，将RISC（精简指令集计算机）、CISC（复杂指令集计算机）和DSP（数字信号处理器）功能集成于单一芯片，具备1.5MB嵌入式Flash存储器，最高时钟频率达80MHz，工作温度范围覆盖-40℃至125℃，符合AEC-Q100汽车电子认证标准。其核心优势在于通过硬件加速模块（如PCP2协处理器、GPTA定时器阵列）和高速外设接口（如双CAN总线、SSC同步串行接口），实现复杂控制算法的实时执行与多模块协同工作，广泛应用于发动机控制、变速箱管理、线控系统及工业机器人等场景。

二、核心架构与性能参数

1. TriCore架构特性

TriCore架构通过单周期指令执行、16级流水线设计和硬件乘法累加单元（MAC），实现了RISC的指令效率与DSP的运算能力的融合。其32位数据总线支持原生32位数据处理，地址总线宽度达32位，可寻址4GB存储空间。芯片内置16KB指令缓存（ICACHE）和8KB数据缓存（DCACHE），通过缓存预取机制减少内存访问延迟，提升实时响应速度。此外，TriCore架构支持多线程并发执行，通过硬件任务调度器实现任务级并行处理，显著提高系统吞吐量。

2. 关键性能指标

• 时钟系统：主时钟由20MHz外部晶振通过PLL（锁相环）倍频至80MHz，支持动态频率调整以优化功耗。芯片内置低功耗模式，可通过软件配置进入休眠状态，唤醒时间小于10μs。

• 存储器配置：1.5MB嵌入式Flash存储器分为程序区（PFLASH）和数据区（DFLASH），支持分区保护与加密功能。56KB本地数据RAM（LDRAM）和16KB暂存RAM（SPRAM）提供高速数据访问，另配备1KB引导ROM（BROM）用于启动代码存储。

• 中断响应：支持64级中断优先级，中断延迟时间低于50ns，满足实时控制系统对事件快速处理的需求。

3. 电气特性

• 工作电压：核心电压1.17V至1.58V，I/O接口电压3.13V至3.47V，支持宽电压输入以适应不同电源环境。

• 功耗管理：典型工作电流在80MHz时钟下为150mA，休眠模式电流低于10μA，满足汽车电子对低功耗的要求。

• 封装形式：采用176引脚LQFP封装，尺寸为24mm×24mm，引脚间距0.5mm，支持表面贴装工艺（SMT）。

三、外设模块与功能扩展

1. 通信接口

• CAN总线：集成双CAN 2.0B控制器，支持最高1Mbps通信速率，符合ISO 11898标准，可实现发动机控制单元（ECU）与传感器、执行器间的高速数据交换。

• 串行接口：配备2路ASC（异步串行通信）接口、2路SSC（同步串行通信）接口和1路MSC（多通道串行通信）接口，支持SPI、I²C及自定义协议，满足与外部设备（如显示屏、存储器）的灵活连接。

• Micro Link接口：专用高速接口，支持多TC1766芯片间点对点通信，数据传输速率达50Mbps，适用于分布式控制系统架构。

2. 定时器与PWM生成

• GPTA模块：通用定时器阵列（General Purpose Timer Array）集成16通道定时器，支持输入捕获、输出比较、PWM生成及编码器接口功能。其中，3相互补PWM发生器可独立配置死区时间，直接驱动逆变器功率模块，简化电机控制硬件设计。

• PCP2协处理器：专用数字信号处理单元，支持单周期MAC指令和16位定点运算，可独立完成FFT（快速傅里叶变换）、滤波等算法，释放主CPU资源，提升系统整体性能。

3. 模拟信号处理

• ADC模块：集成32通道12位模数转换器，采样速率达1MSps，支持单端/差分输入模式。通道分组功能允许同时启动多组转换，满足多传感器同步采样需求。

• 快速ADC（FADC）：2通道独立12位ADC，采样速率提升至5MSps，专用于高速信号（如爆震传感器、曲轴位置传感器）的实时监测。

4. 故障检测与安全机制

• 看门狗定时器（WDT）：独立硬件看门狗，支持窗口模式和超时复位，防止程序跑飞导致的系统失控。

• 错误注入检测：通过CRC校验模块对Flash存储器、RAM及通信数据进行完整性检查，支持硬件加速CRC计算，检测效率较软件实现提升10倍。
  双CAN冗余设计：双CAN控制器支持热备份模式，当主通道故障时自动切换至备用通道，确保通信可靠性。

四、开发环境与工具链

1. 开发套件支持

英飞凌提供QianQin-TC1766开发套件，包含硬件开发板、调试工具（Miniwiggler）及软件资源（DAvE集成开发环境、TASKING编译器、Memtool编程工具）。开发板集成双CAN接口、RS232串口、LED指示灯及扩展接口，支持快速原型验证与功能调试。

2. 软件生态

• DAvE工具链：图形化配置工具，支持外设参数自动生成、中断向量表配置及启动代码生成，缩短开发周期。

• TASKING编译器：针对TriCore架构优化的C/C++编译器，支持多文件编译、链接优化及代码覆盖率分析，生成代码效率较通用编译器提升20%。

• 调试接口：支持JTAG/SWD调试协议，通过Miniwiggler或第三方调试器（如 Lauterbach）实现实时变量监控、断点设置及单步执行。

五、典型应用场景

1. 汽车动力系统控制

TC1766在发动机控制单元（ECU）中负责喷油正时、点火控制及废气再循环（EGR）调节。其PCP2协处理器实时处理曲轴/凸轮轴传感器信号，通过GPTA模块生成精确的PWM波形驱动喷油器，同时利用双CAN总线与变速箱控制单元（TCU）协同工作，实现动力总成一体化控制。

2. 工业机器人控制

在六轴工业机器人中，TC1766作为运动控制核心，通过GPTA模块生成6路互补PWM信号驱动伺服电机，利用PCP2协处理器实现位置环、速度环的闭环控制算法。其高速ADC模块实时采集电机电流、温度等参数，结合故障检测机制确保系统安全运行。

3. 线控系统（X-by-Wire）

TC1766的双CAN冗余设计及低延迟中断响应特性，使其成为线控转向（SBW）、线控制动（BBW）系统的理想选择。芯片通过CAN总线接收驾驶员输入信号，经PCP2协处理器处理后输出控制指令至执行机构，同时通过ADC模块监测系统状态，实现故障容错控制。

六、选型与替代方案

1. 型号对比

英飞凌提供多款TC1766衍生型号，如TC1766192F80HLBDKXUMA2与TC1766192F80HLBDKXUMA3，两者在封装形式（LQFP176）、存储器容量（1.5MB Flash）及核心性能（80MHz）上完全一致，主要区别在于生产批次与供货渠道。用户可根据项目需求选择合规型号。

2. 替代芯片推荐

• TC1796：AUDO-NG家族高端型号，Flash容量提升至2MB，时钟频率达150MHz，支持更多I/O接口，适用于六缸以上发动机控制。

• STM32H7系列：意法半导体（ST）推出的32位微控制器，基于Cortex-M7内核，主频480MHz，集成FPU与DSP指令集，适用于对成本敏感的工业控制场景。
  TMS320F28335：德州仪器（TI）的C2000系列DSP，主频150MHz，支持浮点运算与电机控制专用外设，适用于高性能电机驱动应用。

七、总结与展望

TC1766凭借其高性能TriCore架构、丰富的外设资源及汽车级可靠性，成为汽车动力系统与工业自动化领域的核心控制芯片。随着新能源汽车与智能制造的快速发展，TC1766的升级型号（如支持功能安全ISO 26262的TC3xx系列）将进一步拓展其在自动驾驶、能源管理等领域的应用边界。开发者需持续关注英飞凌官方文档与工具链更新，以充分利用芯片潜力，推动系统性能与可靠性的持续提升。
