GD32E230中文详细资料

一、产品概述

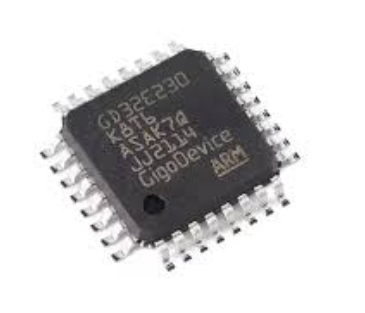

GD32E230是兆易创新（GigaDevice）推出的基于ARM Cortex-M23内核的32位通用微控制器，属于GD32E23x系列入门级MCU。该系列采用55nm低功耗工艺制程，提供18个产品型号及6种封装类型，芯片面积覆盖7x7mm至3x3mm范围，主频高达72MHz，支持高达64KB Flash和8KB SRAM存储容量。产品以高性能、低功耗为核心优势，广泛应用于工业控制、消费电子、物联网等领域，曾荣获2024年“中国芯”优秀市场表现产品奖。

产品定位

GD32E230系列定位为高性价比入门级MCU，旨在替代传统8位/16位机及M0/M0+内核MCU。其通过优化指令集和设计，在紧凑封装中实现优异能效，同时配备单周期乘法器、除法器等硬件加速功能，显著提升运算效率。

核心参数

二、工作原理

GD32E230的核心工作机制基于ARM Cortex-M23内核，通过多级流水线架构、中断系统、时钟管理实现高效运行。

内核架构

Cortex-M23采用三级流水线设计，支持Thumb指令集，可同时执行多条指令以加速处理。其32位数据总线支持高效数据传输，配合单周期乘法器/除法器，实现1.25 DMIPS/MHz的处理能力。

中断处理

芯片内置优先级中断机制，可实时响应GPIO输入变化、定时器溢出、通信接口数据接收等事件。中断延迟低，确保关键任务（如电机控制、安全监测）的及时执行。

时钟系统

集成多源时钟系统，支持外部晶振、内部振荡器和低功耗时钟源。通过动态调整时钟频率，可在全速运行（72MHz）与低功耗模式（如睡眠模式）间切换，平衡性能与能耗。例如，在电池供电设备中，时钟系统可降低功耗至微安级。

三、产品作用

GD32E230作为嵌入式系统核心，承担数据采集、实时控制、通信桥梁等关键职能。

数据采集与处理

通过12位ADC（最高2.6MSPS采样率）连接模拟传感器（如温度、压力传感器），将物理信号转换为数字信号，经内部处理后生成控制指令。例如，在环境监测设备中，ADC可实时采集温湿度数据并触发报警。

实时控制

利用定时器（包括16位通用定时器、高级定时器）和PWM输出，实现精确时间控制。在电机驱动场景中，高级定时器支持三相PWM输出和霍尔传感器接口，可控制直流电机、步进电机的转速和方向。

通信桥梁

集成USART、SPI、I2C、I2S等接口，支持多设备间数据交换。在物联网应用中，USART可通过UART转WiFi模块将数据上传至云端；SPI接口可连接Flash存储器扩展容量；I2C接口可驱动OLED显示屏显示实时信息。

四、核心特点

GD32E230以低功耗、高性能、高可靠性为核心优势，满足多样化应用需求。

低功耗设计

提供三种省电模式（睡眠、深度睡眠、停机），在睡眠模式下电流消耗可降至微安级，延长电池寿命。典型应用包括便携式医疗设备（如血糖仪）和可穿戴设备（如智能手环）。

高性能运算

72MHz主频结合硬件乘法器/除法器，支持复杂算法（如PID控制、滤波处理）的实时执行。在工业自动化场景中，芯片可快速处理传感器数据并调整设备参数。

高可靠性

通过抗电磁干扰（EMI）和静电放电（ESD）保护设计，适应工业环境。宽电压（1.8V至3.6V）和宽温度（-40℃至+85℃）范围支持恶劣环境稳定运行，例如户外智能仪表和汽车电子配件。

安全功能

内置硬件加密引擎和真随机数发生器（TRNG），支持数据加密和安全认证。在电子支付终端中，TRNG可生成不可预测的密钥，防止数据泄露。

五、引脚功能

GD32E230系列引脚配置灵活，支持多模式复用，以LQFP48封装（GD32E230C8T6）为例：

电源与复位引脚

通用I/O引脚

提供多达39个GPIO引脚，可配置为输入、输出或复用功能（如定时器、串口）。例如，PA0/PA1引脚可复用为USART1的TX/RX，实现串口通信。

定时器引脚

通信接口引脚

调试引脚

六、功能模块

GD32E230集成丰富外设，支持多样化应用场景。

定时器模块

提供5个16位通用定时器、1个16位基本定时器和1个16位高级定时器。通用定时器支持输入捕获、输出比较、PWM生成等功能；高级定时器支持三相PWM输出和霍尔传感器接口，适用于电机控制。

模数转换器（ADC）

12位ADC支持10个通道，最高采样率2.6MSPS。可通过软件配置单次/连续转换模式，并支持中断触发。在数据采集系统中，ADC可实时监测多路模拟信号。

通信接口

安全模块

内置硬件加密引擎支持AES、DES等算法，TRNG可生成随机密钥。在安全认证场景中，加密引擎可对传输数据进行加密，防止窃听。

七、应用领域

GD32E230凭借低功耗、高性能和丰富外设，广泛应用于以下领域：

工业自动化

用于PLC、电机控制、传感器节点等设备。例如，在伺服电机控制系统中，芯片通过高级定时器生成PWM信号，驱动电机精确运行。

物联网（IoT）

作为物联网终端核心，支持传感器数据采集、无线通信（如LoRa、WiFi）和云平台对接。在智能农业中，芯片可连接土壤湿度传感器，通过UART转4G模块将数据上传至云端。

消费电子

集成于智能手环、智能音箱、电子玩具等产品。例如，在智能手环中，芯片通过I2C接口连接加速度传感器，实现运动步数统计。

医疗设备

用于便携式医疗设备（如血糖仪、心率监测器）。芯片通过ADC采集生物信号，经处理后通过LCD显示屏展示结果。

智能家居

控制智能灯光、空调、洗衣机等设备。例如，在智能灯光系统中，芯片通过PWM输出调节LED亮度，并通过WiFi模块实现手机APP远程控制。

八、替代型号

GD32E230可替代多款传统MCU，提升性能并降低功耗：

替代8位/16位MCU

替代M0/M0+内核MCU

九、开发支持

兆易创新提供完整开发生态，加速产品落地：

开发环境

支持Keil MDK、IAR Embedded Workbench、GCC等主流IDE，开发者可根据习惯选择工具链。例如，在Keil环境中，可通过GD32E230系列包直接创建工程。

软件库与示例

提供GD32E23x固件库（含外设驱动）和Demo Suites（含例程代码）。例如，Demo Suites中包含ADC采样、PWM输出、USART通信等示例，帮助开发者快速上手。

硬件开发板

推出GD32E230开发板（如GD32E230G8U6-EVAL），集成调试接口、传感器、显示屏等模块。开发者可通过开发板验证功能，缩短开发周期。

十、总结

GD32E230作为一款基于ARM Cortex-M23内核的32位MCU，以高性能、低功耗和丰富外设为核心竞争力，广泛应用于工业控制、物联网、消费电子等领域。其灵活的引脚配置、强大的功能模块和完整的开发支持，使其成为嵌入式系统开发的理想选择。无论是替代传统8位/16位MCU，还是升级现有M0/M0+内核方案，GD32E230均能提供显著优势，助力产品实现智能化和自动化升级。
