LM1117与AMS1117代换性深度分析:从参数到应用的全面对比
在电源管理芯片领域,LM1117与AMS1117作为两款经典的低压差线性稳压器(LDO),常被用于3.3V固定电压输出场景。两者因引脚排列相似、功能相近,常被工程师纳入替代方案考量。然而,实际代换需综合电气参数、封装兼容性、应用环境等多维度因素。本文将从技术原理、核心参数、应用场景及替代风险四个层面展开详细分析,为工程师提供可操作的代换决策依据。

一、技术背景与核心功能对比
LM1117的技术特性
LM1117由德州仪器(TI)设计,属于低压差线性稳压器系列,其核心功能是将输入直流电压(VIN)转换为稳定的输出电压(VOUT),并提供最高800mA的负载电流。该芯片采用齐纳调节的带隙参考电压源,确保输出电压精度在±1%以内。其典型应用包括电池供电设备、开关DC/DC转换器的后级稳压、SCSI-2有源终端等场景。
AMS1117的技术特性
AMS1117由安森美半导体(ON Semiconductor)推出,同样为低压差线性稳压器,但输出电流能力提升至1A。其内部集成±1.5%精度的基准电压源,并配备过热保护(165℃触发)和短路保护功能。该芯片广泛应用于5V至3.3V电压转换、笔记本电源管理、嵌入式系统等场景。
核心差异点
制造商背景:LM1117源于TI的工业标准设计,而AMS1117为安森美针对高效稳压需求优化的产品。
电流能力:LM1117最大输出800mA,AMS1117可达1A,后者更适用于高负载场景。
保护机制:AMS1117集成更全面的保护电路,包括短路保护和更精确的过温阈值。
二、关键电气参数深度解析
1. 压差电压(Dropout Voltage)
压差电压定义为输入电压与输出电压的差值,是衡量LDO效率的核心指标。
LM1117:在800mA负载下,压差为1.2V。例如,当输出3.3V时,输入电压需不低于4.5V。
AMS1117:在1A负载下,压差最低可至1V,典型值为1.1V。这意味着在相同输出电压下,AMS1117对输入电压的要求更低,更适合电池供电场景。
应用影响:在输入电压裕量较小的设计中(如3.7V锂电池转3.3V),AMS1117的低压差特性可显著提升系统效率。
2. 静态电流(Quiescent Current)
静态电流指芯片在空载时的自身耗电,直接影响电池续航。
LM1117:静态电流约为10mA,适用于对功耗不敏感的场景。
AMS1117:静态电流低至5mA,较LM1117降低50%,更适合便携式设备。
案例分析:在无线传感器节点中,AMS1117的低静态电流可延长电池寿命达数月。
3. 温度范围与可靠性
LM1117:工业级版本工作温度范围为0℃至125℃,适用于常规工业环境。
AMS1117:支持-40℃至125℃的宽温范围,可满足车载电子、户外设备等严苛环境需求。
风险点:若在-40℃以下环境使用LM1117,可能导致输出电压漂移或保护电路误触发。
三、封装与引脚兼容性分析
1. 封装类型对比
| 封装形式 | LM1117支持情况 | AMS1117支持情况 | 应用场景 |
|---|---|---|---|
| SOT-223 | √ | √ | 空间受限的PCB设计 |
| TO-252 (DPAK) | √ | √ | 高功率散热需求 |

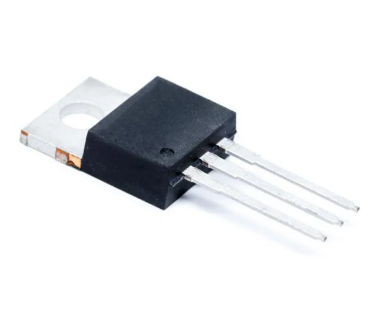

| TO-220 | √ | × | 传统通孔安装场景 |
| SO-8 | × | √ | 表面贴装密集型设计 |
2. 引脚排列差异
LM1117:引脚顺序为GND-VOUT-VIN(从左至右)。
AMS1117:引脚顺序为VIN-GND-VOUT(从左至右)。
致命风险:若直接替换不修改PCB布局,可能导致电源反接,引发芯片烧毁或系统故障。
解决方案:需重新设计PCB走线,或通过转接板调整引脚顺序。
四、应用场景与替代风险评估
1. 典型应用场景对比
| 场景 | LM1117适用性 | AMS1117适用性 | 关键考量因素 |
|---|---|---|---|
| 物联网设备 | ★★★ | ★★★★★ | 低功耗、宽温需求 |
| 工业控制系统 | ★★★★ | ★★★★ | 温度范围、负载稳定性 |
| 消费电子充电器 | ★★★★ | ★★★ | 成本、供应链稳定性 |
| 汽车电子 | ★★ | ★★★★★ | 耐温性、抗干扰能力 |
2. 替代风险矩阵
| 风险类型 | 发生概率 | 影响程度 | 缓解措施 |
|---|---|---|---|
| 引脚不兼容 | 高 | 灾难性 | 重新设计PCB或使用转接板 |
| 压差不足 | 中 | 严重 | 调整输入电压或选择更低压差芯片 |
| 温度超限 | 低 | 严重 | 选用宽温型号或增加散热措施 |
| 输出电压不稳定 | 中 | 中等 | 优化电容配置或更换芯片批次 |
3. 成本与供应链分析
LM1117:作为TI的经典产品,供应链稳定,但价格较国产芯片高约15%-20%。
AMS1117:国产兼容型号(如聚正芯、南方芯谷)价格低30%-40%,但需验证批次一致性。
决策建议:对成本敏感的项目可选用国产AMS1117兼容芯片,但需建立严格的来料检验流程。
五、代换决策流程与最佳实践
1. 代换前检查清单
确认输入电压范围:AMS1117最大输入15V,LM1117极限20V。
验证负载电流需求:若系统峰值电流超过800mA,必须选用AMS1117。
检查环境温度:车载或户外设备优先选择AMS1117的宽温型号。
评估PCB修改成本:引脚不兼容时,需计算重新制板的费用与周期。
2. 典型替代方案
方案一:直接替换(需修改PCB)
适用场景:新设计或允许PCB改版的项目。
操作步骤:
将LM1117的GND引脚连接至AMS1117的VIN引脚对应位置。
调整输出电容值:AMS1117固定电压版建议使用22μF钽电容。
重新进行热仿真,确保散热满足要求。
方案二:使用转接板
适用场景:已量产产品,无法修改PCB。
成本分析:转接板单价约0.2美元,但需增加人工装配成本。
方案三:选用兼容芯片
推荐型号:
X1117:IC网络超市自主品牌,引脚与LM1117完全兼容,电压精度1%。
AP1117:聚正芯生产,静态电流低至3mA,适合超低功耗场景。
六、未来趋势与替代技术展望
随着电源管理芯片向高效化、集成化方向发展,LM1117与AMS1117的替代方案正呈现以下趋势:
集成化DC/DC转换器:如TI的TPS62175,效率达95%,可替代LDO的低压差场景。
数字电源管理芯片:通过I2C接口动态调整输出电压,满足多协议设备需求。
国产芯片崛起:富满电子、UMW等厂商推出的兼容芯片,性能已接近国际大厂水平。
长期建议:在新设计中优先考虑支持可调输出和数字控制的电源管理芯片,以提升系统灵活性。
结论:代换可行性总结
LM1117与AMS1117的代换需严格遵循以下原则:
电气参数匹配:确保输入电压、输出电流、压差等关键指标兼容。
封装与引脚兼容:通过PCB改版或转接板解决物理接口差异。
应用环境适配:根据温度、功耗需求选择合适型号。
供应链风险控制:对国产芯片进行充分的可靠性测试。
最终建议:在成本敏感、空间受限的消费电子项目中,AMS1117及其兼容芯片是理想的LM1117替代方案;而在对稳定性要求极高的工业或汽车电子领域,建议维持原设计或选用TI等大厂的升级型号(如LM1117I)。
