20N60C3引脚图及功能详解

20N60C3是一款广泛应用于电力电子领域的高性能N沟道MOSFET（金属氧化物半导体场效应晶体管），其核心优势在于高耐压、大电流处理能力以及低导通电阻，使其成为开关电源、电机驱动、电动汽车控制等场景的理想选择。以下将从引脚定义、功能特性、工作原理、应用场景及选型注意事项五个维度展开详细解析。

一、引脚定义与封装形式

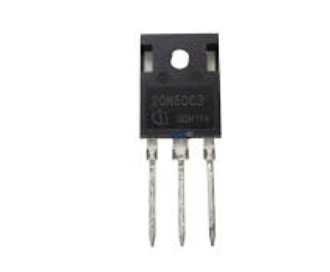

20N60C3的引脚定义与其封装形式密切相关，常见封装包括TO-247、TO-263等，不同封装对应的引脚排列与散热设计存在差异。以TO-247封装为例，其引脚布局通常为：

1 漏极（Drain，D）：位于封装底部金属片，用于输出电流，需与散热片直接连接以实现高效散热。
2 栅极（Gate，G）：位于封装侧面，用于接收控制信号，通过电压调节漏极与源极间的导通状态。
3 源极（Source，S）：位于封装另一侧，作为电流输入端，需与电路地或参考电位连接。

TO-263封装则采用贴片式设计，引脚排列为：

1 漏极（Drain，D）：位于封装底部中央，通过大面积金属层实现散热。
2 栅极（Gate，G）：位于封装一侧，与控制电路连接。
3 源极（Source，S）：位于封装另一侧，与电路地连接。

二、核心功能特性解析

20N60C3的核心功能特性可归纳为以下五个方面：

1 高耐压能力：漏源极耐压（VDS）可达650V，能够承受瞬态高压冲击，适用于工业电源、光伏逆变器等高压场景。例如，在光伏系统中，MOSFET需承受太阳能电池板输出的直流高压，20N60C3的650V耐压可确保系统稳定运行。
2 大电流处理能力：连续漏极电流（ID）可达20A，脉冲电流峰值更高，满足电机驱动、电动汽车充电桩等大功率应用需求。以电动汽车充电桩为例，其需在短时间内输出大电流为电池充电，20N60C3的20A连续电流能力可确保充电效率。
3 低导通电阻：在10V栅极驱动电压下，导通电阻（RDS(ON)）低至0.19Ω，显著降低开关损耗，提升系统能效。例如，在开关电源中，低导通电阻可减少MOSFET发热，降低散热设计复杂度。
4 快速开关特性：栅极电荷（Qg）与输入电容（Ciss）较小，支持高频开关操作，适用于高频开关电源、DC-DC转换器等场景。高频开关可减小电感、电容等无源元件体积，提升电源功率密度。
5 宽温度范围：工作结温范围覆盖-55℃至150℃，适应极端环境温度，适用于户外光伏设备、工业电机控制等场景。例如，在北方冬季户外光伏系统中，20N60C3可在-55℃低温下正常工作，确保系统可靠性。

三、工作原理与控制逻辑

20N60C3作为电压控制型器件，其工作原理基于栅极电压对漏极电流的调控。具体控制逻辑如下：

1 截止状态：当栅极电压（VGS）低于阈值电压（Vth，通常为3-4V）时，MOSFET处于截止状态，漏极与源极间形成高阻抗，几乎无电流通过。此时，MOSFET承受的电压接近漏源极耐压（VDS）。
2 导通状态：当栅极电压高于阈值电压时，MOSFET导通，漏极与源极间形成低阻抗通路，电流从漏极流向源极。导通电阻（RDS(ON)）随栅极电压升高而降低，因此需提供足够的驱动电压（通常为10-15V）以优化导通特性。
3 开关过程：MOSFET的开关速度由栅极电荷（Qg）与驱动电路能力决定。快速充放电栅极电容可缩短开关时间，减少开关损耗。例如，在高频开关电源中，需选择Qg较小的MOSFET以提升效率。
4 保护机制：20N60C3内置雪崩二极管，可承受一定幅值的反向电压冲击，避免因电压尖峰导致的器件损坏。此外，其漏源极间耐压设计可防止过压击穿，提升系统可靠性。

四、典型应用场景分析

20N60C3凭借其高性能特性，在多个领域得到广泛应用，以下为典型应用场景解析：

1 开关电源：在工业电源、服务器电源等场景中，20N60C3作为主开关管，实现高压直流向低压直流的转换。其低导通电阻与快速开关特性可提升电源效率，降低发热。例如，在48V输入、12V输出的服务器电源中，20N60C3可将转换效率提升至95%以上。
2 电机驱动：在工业电机控制、电动汽车电机驱动等场景中，20N60C3作为逆变器功率器件，将直流电转换为交流电驱动电机。其大电流处理能力与宽温度范围可确保电机在高温、高负载下稳定运行。例如，在电动汽车驱动系统中，20N60C3可承受电机启动时的瞬态大电流，避免器件损坏。
3 光伏逆变器：在光伏发电系统中，20N60C3作为DC-DC转换器或逆变器功率器件，实现太阳能电池板输出直流电的升压或逆变。其高耐压能力可适应光伏系统的高压输出，提升发电效率。例如，在1000V光伏系统中，20N60C3可将直流电升压至650V以上，再通过逆变器转换为交流电并入电网。
4 电动汽车充电桩：在快充充电桩中，20N60C3作为功率开关管，实现交流电向直流电的转换，并为电动汽车电池充电。其大电流处理能力与快速开关特性可缩短充电时间，提升用户体验。例如，在120kW直流快充桩中，20N60C3可支持200A以上电流输出，实现30分钟内为电动汽车充满80%电量。

五、选型注意事项与优化建议

在选用20N60C3时，需综合考虑以下因素以优化系统性能与可靠性：

1 封装选择：根据应用场景的散热需求与空间限制选择合适封装。例如，在散热条件较差的密闭环境中，优先选择TO-247封装以提升散热效率；在空间受限的板载应用中，选择TO-263封装以减小体积。
2 驱动电路设计：确保栅极驱动电压与电流满足MOSFET需求。例如，提供10-15V驱动电压以优化导通电阻，同时选择驱动能力足够的驱动芯片以缩短开关时间。
3 散热设计：根据MOSFET功耗与散热条件设计散热方案。例如，在高频开关应用中，需通过散热片、风扇或热管将器件温度控制在结温范围内，避免过热导致的性能下降或损坏。
4 保护电路设计：增加过压、过流、过温保护电路以提升系统可靠性。例如，在光伏逆变器中，通过TVS二极管抑制电压尖峰，通过熔断器或电流传感器实现过流保护。
5 参数匹配：在多管并联或串联应用中，需确保器件参数一致性。例如，在电机驱动逆变器中，选择导通电阻、栅极电荷等参数相近的MOSFET并联使用，以避免因参数差异导致的电流不均与局部过热。
