MB10S整流桥参数详解及技术特性分析

一、产品概述与市场定位

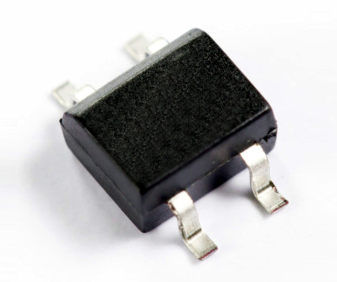

MB10S整流桥是一款采用表面贴装技术（SMD）的小型桥式整流器，其核心功能是将交流电（AC）转换为直流电（DC），广泛应用于电源适配器、LED驱动、小功率开关电源及消费电子设备中。作为ASEMI品牌旗下经典型号，MB10S凭借高集成度、低功耗和宽温工作特性，成为小功率整流场景的首选方案。其封装尺寸为SOP-4（MBS-4），本体尺寸为4.0mm×4.7mm×2.5mm，引脚间距2.5mm，重量仅0.125克，特别适合空间受限的电路板设计。

1.1 市场定位与技术背景

在电源管理领域，整流桥堆作为AC-DC转换的核心元件，需兼顾效率、可靠性和成本。MB10S通过GPP（玻璃钝化芯片）工艺实现高耐压与低漏电流，其1000V反向耐压设计可覆盖全球市电标准（如中国220V/50Hz、美国120V/60Hz），同时1A持续电流满足小功率设备需求。相较于传统直插式整流桥，MB10S的贴片封装显著提升自动化生产效率，降低PCB布局复杂度。

1.2 典型应用场景

• 电源适配器：为手机、笔记本电脑提供稳定直流输出。

• LED驱动：将交流电转换为驱动LED所需的恒流源。

• 工业控制：用于PLC、传感器等设备的电源模块。

• 消费电子：集成于电视、冰箱控制板，实现交流到直流的转换。

二、核心电性参数解析

MB10S的电气性能直接决定其适用范围，以下从关键指标展开分析：

2.1 电压耐受能力

• 最大重复峰值反向电压（VRRM）：1000V
  该参数定义了整流桥可承受的最高反向电压，确保在市电波动或浪涌冲击下不发生击穿。例如，在中国220V市电系统中，峰值电压达311V（220V×√2），MB10S的1000V耐压提供4倍安全裕量。

• 最大直流阻断电压（VDC）：1000V
  与VRRM一致，表明其直流应用场景下的电压耐受极限。

• 最大有效值电压（VRMS）：700V
  反映交流输入时的有效值耐受能力，700V对应峰值电压约990V（700V×√2），进一步验证其高压适应性。

2.2 电流承载能力

• 最大平均正向整流电流（IF(AV)）：1A
  持续工作电流上限，适用于小功率场景（如5W以下适配器）。需注意，实际电流受PCB散热设计影响，密闭环境下建议降额使用。

• 峰值正向浪涌电流（IFSM）：30A（短时）
  表示整流桥可承受的瞬时过载能力，例如开机时电容充电产生的浪涌电流。30A的浪涌耐受为系统提供保护冗余。

2.3 损耗与效率指标

• 正向压降（VF）：1.0V（典型值）
  整流过程中二极管导通时的电压损失，直接影响电源效率。以1A电流计算，单桥损耗为1W（1A×1V），在小功率场景中占比可控。

• 最大直流反向电流（IR）：10μA（最大值）
  反向偏置时的漏电流，低漏电设计减少静态功耗，提升待机效率。

• 恢复时间（Trr）：500ns
  二极管从导通到截止的切换速度，500ns的快速恢复特性适用于高频开关电源，减少开关损耗。

2.4 温度适应性

• 工作结温范围（TJ）：-55℃至+150℃
  宽温设计使其可应用于极端环境，如户外LED照明或工业控制柜。存储温度范围（TSTG）同样为-55℃至+150℃，确保长期可靠性。

• 热阻（ReJA）：110℃/W
  反映元件散热效率，低热阻设计有助于热量导出，降低结温升高幅度。

三、封装与机械特性

MB10S的SOP-4封装兼顾小型化与可制造性，以下从结构与工艺角度分析其优势：

3.1 封装尺寸与引脚布局

• 本体尺寸：4.0mm（长）×4.7mm（宽）×2.5mm（高）

• 引脚间距：2.5mm

• 引脚宽度：0.65mm

紧凑设计节省PCB空间，2.5mm引脚间距符合标准SMD贴片规范，兼容自动化贴片工艺。封装一角通常有斜角标记或圆点，标识直流正极（+）方向，防止焊接错误。

3.2 材料与工艺

• 外壳：模压塑料，提供机械保护与绝缘。

• 引脚：电镀锡铅合金，符合MIL-STD-202可焊性标准，确保长期可靠性。

• 芯片：4颗50MIL（1.27mm）GPP芯片，玻璃钝化层增强耐压与抗潮能力。

GPP工艺通过在芯片表面沉积玻璃层，隔离外界环境干扰，提升参数稳定性。相较于普通扩散芯片，GPP芯片的漏电流更低，反向恢复时间更短。

3.3 安装与散热设计

• 安装位置：任意方向，灵活适应PCB布局。

• 散热建议：

• 增加PCB铜箔面积，通过热传导降低结温。

• 密闭环境下建议降额至0.8A使用。

• 对于容性负载（如滤波电容），需在输入端串联NTC电阻或保险丝，抑制开机浪涌。

四、典型应用电路与案例分析

MB10S的桥式整流结构使其在AC-DC转换中具有天然优势，以下通过具体电路说明其工作原理：

4.1 基本整流电路

电路组成：

• 交流输入（AC~）：连接市电或变压器次级。

• MB10S整流桥：将交流转换为脉动直流。

• 滤波电容：平滑输出电压。

• 负载：电子设备或电源模块。

工作过程：

1. 交流正半周时，D1、D3导通，电流流向负载正极。

2. 交流负半周时，D2、D4导通，电流通过反向路径流向负载正极。

3. 滤波电容存储电荷，输出稳定直流。

参数匹配：

• 输入电压：≤700V（VRMS）。

• 输出电流：≤1A（持续），30A（短时浪涌）。

• 电容容量：根据负载需求选择，例如100μF/25V电容可有效滤除纹波。

4.2 LED驱动应用案例

场景描述：
某LED路灯驱动电源需将220V市电转换为36V直流，驱动100W LED阵列。

电路设计：

1. 输入端：EMI滤波器抑制电磁干扰。

2. 整流桥：MB10S将交流转换为脉动直流。

3. 开关电源：通过高频变压器与反馈电路实现恒流输出。

4. 输出端：电解电容平滑电压，驱动LED。

参数验证：

• 输入峰值电压：311V（220V×√2）＜1000V（VRRM）。

• 输出电流：2.78A（100W/36V），需通过开关电源降流至MB10S耐受范围（1A持续，30A浪涌）。

• 效率优化：MB10S的1V正向压降在2.78A下损耗2.78W，占输出功率2.78%，可接受。

4.3 工业控制板应用

场景描述：
某PLC控制模块需将24V交流电源转换为5V直流，为数字电路供电。

电路设计：

1. 变压器：将市电降压至24V交流。

2. MB10S整流：转换为脉动直流。

3. 线性稳压器：输出5V稳定电压。

参数验证：

• 输入电压：24V（有效值）＜700V（VRMS）。

• 输出电流：0.5A（典型），MB10S的1A额定提供充足裕量。

• 温度适应性：-40℃至+85℃工业环境，MB10S的-55℃至+150℃范围完全覆盖。

五、替代型号对比与选型指南

在设计中，需根据具体需求选择合适型号，以下对比MB10S与同类产品的差异：

5.1 主要替代型号

5.2 选型原则

1. 电压匹配：确保VRRM高于输入电压峰值（如220V市电需≥1000V）。

2. 电流匹配：持续电流≥负载需求，浪涌电流≥开机冲击。

3. 封装兼容：SOP-4适用于表面贴装，DBS-4适用于直插式。

4. 温度范围：工业环境需选择-55℃至+150℃型号。

5. 成本优化：在满足参数前提下，优先选择低成本方案。

示例：

• 设计5W LED驱动（输入220V，输出12V/0.42A），可选MB10S（1A持续电流）。

• 设计30W电机驱动（输入220V，输出24V/1.25A），需升级至DB207S（2A持续电流）。

六、常见问题与解决方案

6.1 焊接不良

现象：引脚虚焊或短路。
原因：

• 焊接温度不足或过高。

• 引脚氧化或污染。
  解决方案：

• 使用回流焊工艺，温度控制在235℃至245℃。

• 焊接前清洁PCB与引脚，使用助焊剂。

• 检查封装标记，确保极性正确。

6.2 过热损坏

现象：元件变色或开裂。
原因：

• 持续电流超过1A。

• PCB散热设计不足。
  解决方案：

• 降额使用（如0.8A持续电流）。

• 增加铜箔面积或散热过孔。

• 避免密闭空间无通风设计。

6.3 输出电压波动

现象：直流输出纹波过大。
原因：

• 滤波电容容量不足。

• 整流桥正向压降过高。
  解决方案：

• 增大滤波电容（如从100μF增至470μF）。

• 检查整流桥参数，确保VF≤1.1V。

• 优化开关电源反馈环路。

七、未来发展趋势

随着电源技术向高效化、小型化发展，MB10S的迭代方向包括：

1. 超低正向压降：通过肖特基二极管混合工艺，将VF降至0.6V以下，提升效率。

2. 集成化设计：将整流桥与滤波电容、稳压器集成，减少元件数量。

3. 高温材料应用：采用氮化镓（GaN）或碳化硅（SiC）芯片，提升结温上限至200℃。

4. 智能化保护：集成过流、过温保护电路，提升系统可靠性。

八、结论

MB10S整流桥凭借其1000V高压耐受、1A持续电流、SOP-4小型封装及-55℃至+150℃宽温特性，成为小功率AC-DC转换领域的标杆产品。其GPP芯片工艺确保低漏电与快速恢复，适用于电源适配器、LED驱动、工业控制等场景。设计时需关注电流降额、散热优化及极性标识，避免常见故障。随着技术演进，MB10S将持续向高效化、集成化方向发展，满足未来电源管理的严苛需求。
