2N3055引脚图及其应用详解

2N3055是一款经典的NPN型功率三极管，广泛应用于中等功率放大、开关电路及稳压电路中。其独特的引脚设计、电气特性及封装形式，使其成为电子工程师设计高功率电路时的优选元件。以下将从引脚图识别、电气参数、封装特点、应用电路及替代型号等方面，对2N3055进行全面解析。

一、2N3055引脚图识别与排列

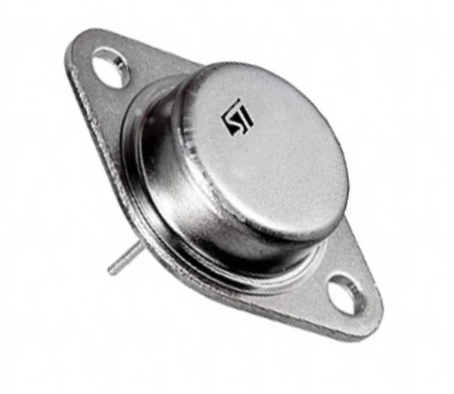

2N3055采用TO-3金属封装，这种封装形式不仅提供了良好的散热性能，还增强了器件的耐用性。其引脚排列具有独特性，需通过特定方法识别：

1、引脚功能：2N3055共有三个引脚，分别为基极（Base，简称B）、集电极（Collector，简称C，以TAB覆盖层形式存在）和发射极（Emitter，简称E）。其中，基极是控制端，集电极是功率输出端，发射极则通常连接到负电源或地。

2、引脚识别方法：由于TO-3封装的特殊性，2N3055的引脚并不直接外露，而是通过金属外壳上的标记和引脚位置来识别。一种常用的识别方法是：将2N3055晶体管反过来放置，使引脚向外，此时可以观察到金属外壳上的TAB覆盖层。根据经验，若下段距离小于上段距离，则右边的端子为底座（即集电极的连接点）；若上段短，则需根据具体封装标记确定。在实际操作中，建议参考器件的数据手册或使用万用表进行引脚测试，以确保准确识别。

二、2N3055电气参数详解

2N3055的电气参数是其性能的重要体现，以下是对其关键参数的详细解析：

1、极性与类型：2N3055为NPN型功率三极管，其中N代表负极（电子的载流子），P代表正极（空穴的载流子）。在NPN型三极管中，电流从集电极流入，从发射极流出，基极则用于控制电流的流动。

2、最大额定值：

• 集电极-发射极电压（VCEO）：最大为60V DC（部分资料提及可达100V DC，但实际应用中需根据具体电路设计选择安全值）。

• 集电极-基极电压（VCBO）：最大为100V DC。

• 发射极-基极电压（VEBO）：最大为7V DC。

• 集电极电流（IC）：连续工作时最大为15A DC。

• 基极电流（IB）：最大为7A DC（但实际应用中应远小于此值，以避免损坏器件）。

• 总功耗（PD）：在25°C时最大为115W，且需根据散热器性能进行降额使用。

3、直流电流增益（hFE）：在集电极电流为4A时，hFE的范围为20至70。这一参数反映了三极管对基极电流的放大能力，是设计放大电路时的重要参考。

4、热特性：结至外壳的热阻为1.52°C/W，这意味着每消耗1W的功率，器件温度将上升1.52°C。因此，在设计电路时，需充分考虑散热问题，以确保器件在安全温度范围内工作。

三、2N3055封装特点与优势

2N3055采用TO-3金属封装，这种封装形式具有以下特点与优势：

1、耐用性高：金属外壳能够有效保护器件免受环境影响，如潮湿、灰尘等，从而提高器件的可靠性和寿命。

2、散热性能好：TO-3封装具有较大的散热面积，能够快速将器件产生的热量传导至外界，从而降低器件温度，提高其功率处理能力。

3、适用于高功率应用：由于TO-3封装的良好散热性能，2N3055能够承受较高的功率损耗，适用于需要处理大电流和高电压的电路设计。

然而，TO-3封装也存在一些缺点，如价格昂贵、尺寸较大等，因此不适用于对成本和空间要求较高的微小电路。

四、2N3055应用电路解析

2N3055凭借其优异的电气性能和封装特点，在多种电路设计中得到广泛应用。以下是对其几个典型应用电路的详细解析：

1、功率放大器电路：2N3055常用于音频放大器、RF放大器等功率放大器电路中。在这些电路中，2N3055作为功率输出级，将输入信号放大至所需水平，以驱动扬声器或其他负载。设计时需注意选择合适的偏置电阻和反馈网络，以确保放大器的稳定性和线性度。

2、开关电路：2N3055也可用于构建开关电源、PWM调光控制器等开关电路。在这些电路中，2N3055作为开关器件，通过控制基极电流的通断来控制集电极电流的流动，从而实现电路的开关功能。设计时需注意选择合适的基极驱动电路和保护电路，以确保开关器件的安全和可靠工作。

3、稳压器电路：2N3055还可用于稳压器电路中，通过电流和电压的调节来稳定输出电压。在这些电路中，2N3055作为调整管，根据输出电压的变化调整其导通程度，从而保持输出电压的稳定。设计时需注意选择合适的反馈网络和补偿电路，以提高稳压器的稳定性和响应速度。

4、具体应用案例：

• 简单稳压器电路：使用2N3055、可变电阻、LED灯条和电池等元件构建简单稳压器电路。通过调节可变电阻改变基极电流，从而控制集电极电流和输出电压的稳定。该电路可用于为LED灯条提供稳定的电源。

• 高增益晶体管电路：将2N3055与互补晶体管（如MJ2955）及电阻组合使用，构建高增益晶体管电路。在该电路中，2N3055作为NPN型晶体管参与总电流放大过程，提高电路的增益和输出功率。

五、2N3055使用注意事项与替代型号

在使用2N3055时，需注意以下事项以确保电路的安全和可靠工作：

1、避免超过最大额定值：在设计电路时，需确保2N3055的各项参数不超过其最大额定值，以避免器件损坏或性能下降。

2、注意散热问题：由于2N3055的功耗较大，需在设计电路时充分考虑散热问题。可以选择合适的散热器或风扇等散热措施，以降低器件温度。

3、选择合适的偏置电阻和反馈网络：在设计放大器或稳压器等电路时，需选择合适的偏置电阻和反馈网络，以确保电路的稳定性和线性度。

4、替代型号选择：当2N3055无法满足设计要求时，可以选择以下替代型号：

• 等效晶体管：2N6673、2N6675等，这些晶体管与2N3055的电气参数相近，可以替代使用。

• 互补晶体管：MJ2955，这是2N3055的互补PNP型晶体管，常用于构建互补对称的功率放大器和开关电路。

• 类似晶体管：MJ10023、BUX98、BDW51等，这些晶体管在功率放大和开关电路中也有广泛应用，但电气参数可能略有差异，需根据具体设计要求选择。
