TPS51200DRCR 深度解析：低压差线性稳压器 (LDO) 的电压回灌保护机制与应用探讨

一、 芯片概述：TI TPS51200DRCR 的定位与核心功能

TPS51200DRCR 在电源管理中的重要性

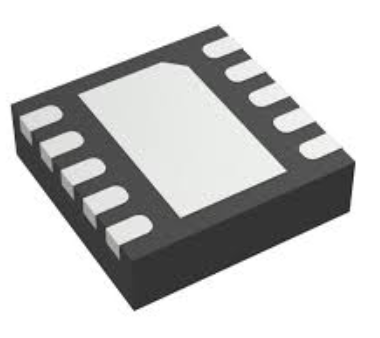

TPS51200DRCR 是德州仪器（Texas Instruments, TI）推出的一款高性能、低噪声、低压差线性稳压器（LDO），专为内存终端电压（VTT）应用而设计。在现代电子系统中，尤其是涉及DDR (Double Data Rate) 内存模块的应用中，提供一个稳定、精确且能够快速响应瞬态负载的终端电压至关重要。TPS51200 正是在这一背景下应运而生，它不仅仅是一个简单的稳压器，更是一个集成化、功能丰富的电源管理单元，专注于满足DDR SDRAM（例如DDR2、DDR3、DDR4，以及某些低功耗移动DDR）对$V_{TT}$供电的严格要求。该芯片封装为小型VSON-10或类似尺寸，体现了现代电子设计对高集成度和小尺寸的追求。它的核心任务是提供一个能够吸入和源出（Sink and Source） 电流的电压轨，这个特性是判断其是否具备电压回灌处理能力的关键线索。

该芯片的命名遵循TI一贯的命名规则：TPS 代表“Texas Power Solutions”（德州电源解决方案）；51200 是具体的型号代码，指示其特定功能和性能指标；DRCR 则通常代表其封装类型和卷带信息。理解这些基础信息，有助于我们快速定位其在整个电源系统中的角色和功能。TPS51200 的设计目标不仅仅是稳压，还包括对动态负载变化的快速响应、低静态电流以提高效率，以及对系统故障（如短路、过温）的鲁棒保护。在所有这些功能中，防止电压回灌（或更准确地说，处理电压回灌电流）是其针对内存终端应用的关键特性之一，因为它直接关系到系统启动、休眠和关机等电源时序的可靠性。

低压差线性稳压器 (LDO) 的基本工作原理

LDO，顾名思义，是一种输入电压与输出电压差极小的线性稳压器。它通过控制一个串联调整管（通常是PMOSFET或PNP晶体管）的导通程度，将一个较高的输入电压（VIN）稳定地降压至所需的输出电压（VOUT）。其核心工作机制是一个负反馈回路：输出电压的一部分被分压、送入误差放大器，与一个精确的参考电压（VREF）进行比较。误差放大器产生的误差信号随后驱动调整管，实时调整其等效电阻，从而使$V_{OUT}$保持恒定，即使输入电压或负载电流发生变化。

然而，传统的LDO通常只能源出电流（Source Current），即向负载提供电流。当负载试图向LDO的输出端反向馈电（即电压回灌或反向电流注入）时，传统的LDO往往无法有效处理，可能导致输出电压失控、调整管的体二极管导通（在PMOS LDO中），甚至可能损坏芯片或与之相连的更敏感的组件。TPS51200 正是为了解决DDR VTT 应用中普遍存在的吸入/源出双向电流需求而专门优化的LDO结构。

二、 电压回灌的定义、危害与 DDR 应用的特殊性

什么是电压回灌（Reverse Current/Voltage Reversion）？

在电源管理领域，电压回灌（或反向电流、反向馈电）指的是电流从稳压器或电源的输出端流回其输入端，或流回芯片的内部电路的现象。这与电源的正常工作模式（即电流从输入流向输出）正好相反。这种情况通常发生在以下几种场景：

1. 系统关机或休眠时序：当主电源（VIN）突然断开或缓慢下降，但其所供电的负载电容（COUT）或其他有源负载（如内存模块）仍然具有较高的电压或蓄存的能量时，这些能量会尝试通过LDO的输出端释放，形成回灌电流。

2. 多电源供电系统：在一些复杂的电源系统中，多个稳压器共同为某个节点供电，如果其中一个稳压器的输出电压高于另一个稳压器的预期输出，高电压稳压器可能会通过低电压稳压器的输出端“灌入”电流。

3. 吸入/源出双向负载：在某些特殊的负载类型中，负载本身在某些工况下需要吸收电流（Sink Current）来降低其电压，而不是仅提供电流（Source Current）。DDR内存终端电压 VTT 就是典型的双向电流负载。

DDR 内存 VTT 供电的特殊需求：吸入与源出

DDR 内存的 VTT 轨，即终端电压，通常设计为其主供电电压 VDDQ 的一半（例如DDR3的$V_{DDQ}为1.5V，则V_{TT}$为0.75V）。这个电压轨的作用是为内存模块内部的数据总线和地址总线的终端匹配电阻提供参考电压，以实现信号完整性（Signal Integrity, SI）。

由于数据总线上的信号线在进行逻辑电平转换时，其电平会围绕 VTT 上下波动：

1. 当信号线从高电平（VDDQ）切换到低电平（GND）时，总线上的电流会流向 VTT 轨，此时 VTT 稳压器必须能够吸入电流（Sink Current）。

2. 当信号线从低电平（GND）切换到高电平（VDDQ）时， VTT 轨需要提供电流给总线，此时 VTT 稳压器必须能够源出电流（Source Current）。

因此，DDR VTT 稳压器必须是 “Push-Pull” 或 “Sink and Source” 架构，即它必须具备双向电流能力。这种双向能力本质上就是对电压回灌（从负载流向稳压器输出）的常态化需求，而不是视为一种故障。TPS51200DRCR 作为专门的 DDR VTT 稳压器，其设计核心正是为了有效地、稳定地管理这种双向电流。

传统 LDO 无法处理电压回灌的危害

对于传统的只能源出电流的 LDO 而言，如果发生电压回灌：

1. 输出电压失控：回灌电流会抬升 LDO 的输出电压，因为传统的 LDO 无法主动吸收电流来拉低电压。这可能导致 VOUT 超过其规定值，危及下游敏感电路。

2. 调整管体二极管导通：在常见的 PMOS LDO 结构中，如果 VOUT 高于 VIN 加上 PMOS 调整管的体二极管的导通电压（约0.7V），这个寄生体二极管就会导通，形成一条低阻抗路径，使得大量电流从 VOUT 直接流回 VIN，这可能导致过大电流损坏芯片或引起系统 VIN 电压异常。

3. 系统关机时序问题：如果 LDO 无法快速释放输出电容上的电荷，会导致 VOUT 下降缓慢，不满足系统对特定电源轨的掉电时序要求，可能引起系统死锁或数据错误。

三、 TPS51200DRCR 的电压回灌（吸入电流）功能与实现机制

TPS51200 的双向输出级架构

TPS51200DRCR 明确具备吸入电流（Sink Current）的能力，这正是其应对 DDR VTT 负载和防止不希望的电压回灌的核心功能。它不是一个传统的单向 LDO，而是一个线性稳压控制器/驱动器，内部集成了推挽式（Push-Pull）输出级。

其输出级通常由两个相互配合的功率 MOSFET 组成：

1. 高侧 MOSFET（Source FET）：用于源出电流（提供电流给负载），实现传统的 LDO 降压功能。它由误差放大器控制，当 VOUT 偏低时导通更多，提高 VOUT。

2. 低侧 MOSFET（Sink FET）：用于吸入电流（从负载吸收电流），这是实现电压回灌保护的关键。它也由误差放大器控制，当 VOUT 偏高时导通更多，将多余的电流从 VOUT 引导至地（GND），从而主动拉低 VOUT。

主动吸入电流（Active Sink）的工作原理

TPS51200 的 主动吸入电流 机制正是其防止电压回灌（即应对负载反向馈电）的具体实现方式：

1. 电压监测：芯片内部的反馈回路持续监测 VOUT 端的电压。

2. 误差检测：误差放大器将 VOUT 的反馈电压与精确的 VREF（通常是 VDDQ/2）进行比较。

3. 吸入启动：当 VOUT 由于负载侧的反向馈电（电压回灌）而高于其目标设定电压时，误差放大器会产生一个负向（或反向）误差信号。

4. 低侧 FET 驱动：这个负向误差信号会驱动低侧（Sink） MOSFET 导通。

5. 电流吸收：低侧 MOSFET 导通后，它会提供一条从 VOUT 到 GND 的低阻抗路径，将多余的电流吸入，从而主动地将 VOUT 拉回到设定值。这有效地消除了因电压回灌而导致的电压过冲或失控。

这种主动的、闭环的吸入能力，才是TPS51200DRCR 防止电压回灌功能的本质。它将传统的故障（电压回灌）转化为了可以主动控制的正常工作模式。

快速瞬态响应与高带宽设计

TPS51200DRCR 的设计还强调快速瞬态响应，这对 DDR VTT 轨至关重要。DDR 数据传输是突发性的，意味着 VTT 上的吸入电流和源出电流会在极短的时间内（纳秒级）发生剧烈变化。为了维持 VTT 在严格的容差范围内（例如$pm 30 ext{mV}$），芯片的控制回路必须具有高带宽和快速的压摆率。

高带宽的设计确保了误差放大器和输出级能够快速响应 VOUT 上的微小波动。当负载突然开始反向馈电（产生电压回灌）时，芯片可以在极短时间内驱动低侧 MOSFET 导通，吸收回灌电流，将电压偏差降到最小，从而确保系统稳定性。这种快速、精准的电流吸入能力是其有效防止电压失控的关键。

四、 TPS51200DRCR 的其他关键保护功能与系统应用

专用于关机时序的快速放电功能 (Quick Discharge)

除了常态化的吸入/源出能力之外，TPS51200DRCR 通常还集成了一个专门用于系统关机时序的快速放电（Quick Discharge） 功能。这个功能是防止电压回灌的关机场景下的重要补充。

在系统断电时，主电源 VIN 可能会迅速下降，而 VTT 轨上的大容量电容可能仍然保持较高的电压。如果不进行主动放电，这个电压下降会非常缓慢，不符合系统对电源时序的要求。

快速放电功能的工作机制如下：

1. 使能信号监测：芯片通过一个专用的 EN（Enable）或类似的控制引脚监测系统状态。

2. 放电启动：当芯片被禁用（EN 信号拉低）或系统进入低功耗模式时，内部电路会自动或由控制逻辑触发，打开一个内部放电开关（通常是一个额外的 MOSFET）。

3. 快速泄放：这个放电开关提供一个较低的阻抗路径，将 VOUT 上的电荷迅速地泄放到地（GND）。

4. 确保时序：这确保了 VTT 电压在规定的时间内下降到安全电平（如低于 0.1V），从而彻底消除了 VOUT 上的残余电压可能对系统其他部分（如主芯片 VCORE）造成的电压回灌隐患。

虽然常态的吸入能力是应对负载动态变化的电压回灌，但快速放电功能是应对系统级关机时序的电压回灌，两者共同构成了 TPS51200 的全面保护体系。

过流保护（OCP）与短路保护

作为一个电源管理芯片，过流保护 (Over Current Protection, OCP) 是必不可少的。TPS51200 具备对源出和吸入两种电流方向的双向过流保护能力：

1. 源出 OCP：如果负载侧发生短路或电流需求超过芯片的最大额定值（例如，持续短路到地），芯片会限制源出电流，通常通过限流模式或打嗝模式（Hiccup Mode）来保护自身和上游电源。

2. 吸入 OCP：如果负载试图向芯片灌入过大的电流，超过其额定的吸入电流能力，芯片也会限制低侧 MOSFET 的导通程度，以防止其过热或损坏。这种双向 OCP 确保了芯片在所有工作状态下的鲁棒性。

热关断（TSD）与欠压锁定（UVLO）

热关断 (Thermal Shutdown, TSD) 保护芯片在结温超过安全阈值（例如 150∘C）时自动关闭输出，防止热失控对芯片造成永久性损伤。

欠压锁定 (Under-Voltage Lockout, UVLO) 确保芯片仅在输入电压 (VIN) 稳定且达到最低操作电压时才开始工作。这保证了芯片从一个稳定的、已知的初始状态启动，避免了在 VIN 波动或过低时可能发生的内部逻辑混乱或输出电压不稳，间接增强了整个系统的可靠性。

五、 电压回灌保护技术的类型比较与 TPS51200 的优势

被动二极管保护 vs. 主动 MOSFET 保护

在电源系统中，应对电压回灌有多种技术，可以大致分为被动保护和主动保护。

1. 被动保护：肖特基二极管或体二极管

• 传统 LDO 的体二极管：如前所述，PMOS LDO 的寄生体二极管可以在 VOUT>VIN 时导通，形成被动保护。

• 优点：结构简单，成本低。

• 缺点：导通时功耗大（二极管压降 × 回灌电流），且无法控制 VOUT 的精确电压（即无法主动拉低电压），只能防止 VOUT 显著超过 VIN，不能满足 DDR VTT 的电压精度要求。

• 外部肖特基二极管：在 VOUT 和 VIN 之间反向并联一个肖特基二极管。

• 优点：肖特基二极管的正向压降低，回灌时的功耗低于普通二极管。

• 缺点：同样无法主动拉低 VOUT，不能处理 VOUT 略高于目标值但低于 VIN 的情况，且需要额外的外部元件，增加了 PCB 空间和成本。

2. 主动保护：TPS51200 的推挽式架构

• TPS51200 的低侧 MOSFET：通过一个闭环控制的低侧（Sink）MOSFET 来主动吸入电流。

• 优点：

• 缺点：电路结构更复杂，芯片内部集成度要求高。

1. 精确电压控制：能够主动将 VOUT 拉回精确的设定电压（VREF），满足 DDR VTT 对电压容差的严格要求。

2. 低功耗：MOSFET 在导通时可以有极低的导通电阻（RDS(ON)），相比二极管可以实现更低的功耗。

3. 双向工作：这是常态化的能力，而非仅是故障保护。

TPS51200 相较于传统 LDO/二极管的显著优势

总而言之，TPS51200DRCR 的防止电压回灌功能，是通过其推挽式输出级和主动吸入电流的能力来实现的。这种设计是其作为专用 DDR VTT 稳压器的基本要求，远远优于任何基于被动二极管的简单回灌保护机制。

六、 实际应用中的设计考量与电路优化

电源布局（Layout）对电压回灌性能的影响

即使芯片具备优异的吸入电流能力，PCB 布局不当也会严重削弱其性能，尤其是在处理高频、大电流的吸入/源出瞬态时。

1. 输入与输出电容布局：输入电容（CIN）和输出电容（COUT）必须尽可能地靠近 TPS51200 的相应引脚。这能最小化连接电感的寄生电感（ESL），从而减少瞬态响应时的电压尖峰和地线反弹。对于 VTT 轨，通常需要使用大量的陶瓷电容（MLCC） 来提供低阻抗、高带宽的电源。

2. 电流路径优化：连接 VIN 到芯片，以及芯片 VOUT 到负载，再到地平面（Ground Plane） 的电流路径必须设计得最短、最宽。宽而短的铜皮路径具有最低的电阻和电感，有助于降低 I2R 损耗，并确保在吸入或源出大电流时，芯片的反馈点能够感知到最真实的输出电压。

3. 地平面完整性：一个连续、低阻抗的地平面对 TPS51200 的稳定性至关重要，特别是对吸入电流路径。低侧（Sink）MOSFET 将回灌电流引导至地，如果地平面阻抗高，会导致地弹（Ground Bounce），影响芯片内部参考电压的稳定性，进而降低电压调节的精度。

对反馈回路和稳定性的影响

在处理吸入/源出双向电流时，环路稳定性（Loop Stability）的设计变得更为复杂。TPS51200 通常采用内部补偿以简化设计，但外部的 COUT 和其等效串联电阻（ESR）仍会影响整体的相位裕度和增益裕度。

• 补偿与负载电流：在源出模式和吸入模式下，芯片的增益和相位特性可能会略有不同，因此需要一个能够在两种模式下都保持充分稳定的内部补偿网络。TI 在设计 TPS51200 时已经考虑了这一点，但用户仍需遵循数据手册推荐的 COUT 值和类型。

• 瞬态响应测试：在设计验证阶段，必须使用电子负载对 VTT 轨进行双向的瞬态负载测试（即拉电流和灌电流），以确保在最大吸入电流或最大源出电流的快速变化下，VOUT 仍能保持在规定的容差范围内。

与 DDR 主供电 VDDQ 的关系

TPS51200 提供的 VTT 电压通常是直接或间接从 DDR 的主供电 VDDQ 轨分压而来，即 VTT≈0.5×VDDQ。因此，防止电压回灌也与 VDDQ 轨的电源时序密切相关：

1. 时序同步：在上电时， VDDQ 通常需要先于 VTT 建立。在断电时，VTT 上的快速放电功能需要确保它能先于或同步于 VDDQ 掉电，以避免 VTT 的残余电压对已关闭的 VDDQ 供电电路产生回灌。

2. 电压跟踪：TPS51200DRCR 通常具备参考电压跟踪功能，即 VOUT 会精确跟踪一个由 VDDQ 分压得到的参考电压 VREF。这种跟踪确保了 VTT 始终保持在 VDDQ/2 的理想状态，即使 VDDQ 略有波动。这种同步跟踪机制也是减少潜在电压回灌或电压不匹配的基础。

七、 总结与展望

结论：TPS51200DRCR 具备主动防止电压回灌功能

总结来说，TPS51200DRCR 明确具备防止电压回灌的功能，但这并非通过一个简单的“保护电路”实现，而是通过其核心的、推挽式的、双向电流（Sink and Source）输出架构来实现的。

1. 常态功能：芯片能够通过闭环控制的低侧 MOSFET 来主动吸入电流（即处理电压回灌电流），从而将任何试图抬高 VOUT 的反向电流吸收至地，将 VOUT 精确地稳定在目标值。这是满足 DDR 内存 VTT 供电需求的基本能力。

2. 关机保护：芯片通常还集成了快速放电功能，专门用于系统关机时主动且迅速地将 VOUT 上的电荷泄放到地，从而彻底消除关机时序上的电压回灌隐患。

这种主动、精确、双向的电流处理能力，是 TPS51200DRCR 区别于传统单向 LDO 的关键所在，也是其在高性能内存系统中被广泛采用的根本原因。

未来的发展趋势

随着DDR技术向更高的速度（如DDR5、LPDDR5）发展，对 VTT 供电的要求将更加严苛：

1. 更高的瞬态电流：数据速率的提高意味着 VTT 上的源出/吸入电流的频率和瞬态变化幅度将进一步增大。未来的稳压器需要具备更高的带宽和更低的输出阻抗。

2. 更小的电压容差：信号完整性对电压精度的要求将更高，这意味着 VTT 稳压器需要在极短的瞬变时间内，将电压偏差控制在更窄的范围内，这对主动吸入/源出控制环路提出了更高的挑战。

3. 更高集成度：未来的电源管理单元可能会将更多的时序控制、故障诊断和通信功能集成到芯片内部，以简化系统设计并提高可靠性。

TPS51200DRCR 作为一款成熟的 DDR VTT 解决方案，为现代电子系统提供了强大的电源管理支撑，而其主动防止电压回灌的能力，正是其保障系统稳定运行、满足严格电源时序要求的核心技术体现。
