双极性结型晶体管的经典代表：2N2222A 的参数、特性与应用深度解析

2N2222A 晶体管概述与历史地位

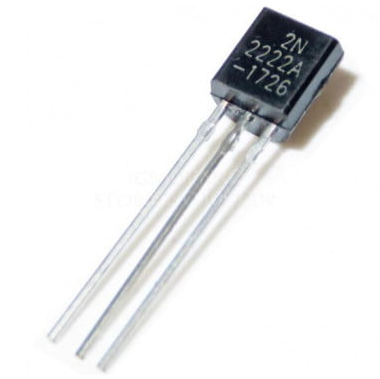

2N2222A 晶体管，作为电子工程领域中最为人熟知和广泛使用的 NPN 型双极性结型晶体管（BJT） 之一，其地位无可撼动。它不仅是无数电子电路设计者的“工具箱”中的常备元件，也是学习电子学和半导体器件物理学的学生们接触的第一批晶体管型号。这款器件的设计初衷是为了满足通用型开关和低功率放大器的需求，凭借其优异的性能、极高的可靠性、稳定的批量生产工艺和极具竞争力的成本，自问世以来就迅速占据了市场的主导地位。2N2222A 是 2N2222 系列的改进型，“A” 后缀通常代表了更高的击穿电压、更严格的测试标准或更优异的电气特性，使其在要求更苛刻的应用中表现更为出色。它的封装形式多样，最常见的有 TO-92（塑封）用于低功率应用，以及更为经典的 TO-18 或 TO-39（金属圆柱封装）用于需要更好散热或满足军用/航空级应用标准的场合，但最为普及和教学中常用的是 TO-92 封装。无论采用何种封装，2N2222A 都具备三个关键引脚：集电极（Collector, C）、基极（Base, B） 和 发射极（Emitter, E），它们是控制电流和实现放大功能的基础物理结构。理解 2N2222A 的核心参数不仅是对一个元件的认知，更是对整个 BJT 工作原理和应用哲学的一次深入探索，它代表了半导体技术在小信号处理和功率开关领域的一个黄金时代。

核心绝对最大额定参数（Absolute Maximum Ratings）详述

绝对最大额定参数是晶体管在任何工作条件下绝不能超过的限制值，一旦超过，即使是瞬间的超出也可能导致器件的永久性损坏，从而使晶体管失去其应有的功能。这些参数是设计电路时必须严格遵守的“红线”，它们直接决定了晶体管可以安全工作的电压、电流和温度范围，是确保电路可靠性和寿命的基石。对于 2N2222A 而言，这些参数通常在数据手册的最醒目位置列出，作为器件安全操作的终极界限，每一项都凝聚了半导体材料科学和封装工艺的极限。

集电极-发射极击穿电压 (VCEO)

集电极-发射极击穿电压 (VCEO) 指的是在基极开路 (IB=0) 的情况下，集电极与发射极之间所能承受的最大反向电压。对于 2N2222A，此参数通常要求 VCEO≥30 V。这个电压值是决定晶体管在高压电路中适用性的关键因素，它定义了晶体管作为开关断开时（截止区）或作为放大器处于高电压偏置时，其集电结和发射结不会发生雪崩击穿的安全边界。在实际设计中，工程师会保证电路中的最大集电极电压远低于此 VCEO 值，通常会保留 20% 至 50% 的安全裕量，以应对电源波动、瞬态尖峰或环境温度变化带来的影响。一个更高的 VCEO 意味着更强的耐压能力，使 2N2222A 能够安全地应用于大多数低压和中压（例如 12V、24V）的控制和驱动电路中，这也是其通用性强大的原因之一。

集电极-基极击穿电压 (VCBO)

集电极-基极击穿电压 (VCBO) 是指在发射极开路 (IE=0) 的情况下，集电极与基极之间所能承受的最大反向电压。2N2222A 的此参数通常高达 VCBO≥60 V。由于发射结处于开路状态，此时晶体管的行为更类似于一个简单的反向偏置的二极管。这个参数值通常会高于 VCEO，因为它消除了发射极对集电极电流的任何增益效应（即没有 β 作用的参与）。VCBO 对于分析晶体管在某些特殊电路配置下（例如，反向连接或某些复杂的射频应用）的安全性至关重要，它揭示了集电结自身的物理耐压极限。

发射极-基极击穿电压 (VEBO)

发射极-基极击穿电压 (VEBO) 是指在集电极开路 (IC=0) 的情况下，发射极与基极之间所能承受的最大反向电压。2N2222A 的此参数一般为 VEBO≥5 V 或 VEBO≥6 V。此参数相对较低，因为发射结被设计为易于正向导通以注入载流子，其反向击穿电压通常低于集电结。在正常工作模式下，发射结始终处于正向偏置状态（PNP 晶体管为负偏置），因此 VEBO 主要用于确保在电路断电或存在某种瞬态反向电压的情况下，发射结不会被损坏。在某些需要基极负偏压（相对于发射极）的特殊应用中，必须严格注意此限制。

集电极电流 (IC)

集电极电流 (IC) 是晶体管在连续工作状态下允许通过集电极的最大直流电流。对于 2N2222A，其最大连续集电极电流 IC,max 通常为 600 mA 或 800 mA。这个参数直接决定了 2N2222A 的功率处理能力和它能驱动的负载类型。例如，它可以轻松驱动中小型继电器、LED 阵列或小型电机。虽然 IC,max 规定了一个上限，但在实际应用中，由于晶体管内部的功率耗散限制（与集电极-发射极电压 VCE 和 IC 的乘积相关），很少能以 IC,max 和 VCE,max 同时工作的状态运行。因此，设计者通常会根据功率耗散（PD）来确定安全工作电流，而非简单地依赖 IC,max。

总功耗 (PD)

总功耗 (PD) 是晶体管在工作时可以安全消散的最大功率（主要以热能形式散发）。这个参数与环境温度和封装形式密切相关。对于常见的 TO-92 塑封 2N2222A，在 25∘C 环境温度下，其最大功耗 PD,max 通常在 500 mW 左右；而对于 TO-18 金属封装，由于散热能力更强，PD,max 可以达到 1 W 甚至更高。功耗的计算公式为 PD≈VCE×IC（在放大区），设计时必须确保此值低于 PD,max。如果工作温度升高，最大允许功耗会根据热阻参数进行“降额”（Derating），即 PD,max 会随着温度的升高而降低，这是保证晶体管长期可靠工作的关键热设计环节。

电学特性参数（Electrical Characteristics）的详细剖析

电学特性参数描述了 2N2222A 晶体管在正常工作状态下的实际性能指标，这些参数是电路设计中进行偏置计算、增益预测、以及确定开关速度和效率的基础数据。与绝对最大额定值不同，电学特性参数通常是在特定的测试条件（如特定的 VCE 和 IC）下测得的典型值或最小/最大保证值。

直流电流增益 (hFE)

直流电流增益 (hFE)，俗称 β (Beta) 值，是 2N2222A 最核心的放大参数。它定义了集电极电流 IC 与基极电流 IB 之间的比值：hFE=IC/IB。这个参数是衡量晶体管放大能力的首要指标。2N2222A 的 hFE 范围非常宽，它不是一个固定值，而是随着集电极电流 IC、集电极-发射极电压 VCE 和工作温度的变化而变化。通常，数据手册会给出在特定测试点（例如 VCE=10 V,IC=150 mA）下的最小 hFE 和最大 hFE。

• 典型范围： 在标准测试条件下，2N2222A 的 hFE 范围通常在 100 到 300 之间，最小保证值可能低至 35 或 50。

• 电流依赖性： hFE 在小电流时较低，随着 IC 的增加而上升，达到一个峰值后，在大电流下（例如超过 500 mA）会因高注入效应而重新开始下降。

• 温度依赖性： hFE 通常会随着温度的升高而略微增加。

在设计电路时，工程师必须以最小 hFE 值进行计算，以确保即使使用最差批次的晶体管，电路也能正常工作，这是稳健设计的黄金法则。例如，如果最小 hFE=100，要获得 100 mA 的 IC，则必须保证基极能提供 1 mA 的 IB。

饱和电压 (VCE(sat),VBE(sat))

饱和电压是晶体管在**饱和区（作为“导通”开关）**工作时的关键参数。在饱和状态下，晶体管的集电极和发射极之间表现为一个近似短路的电阻，而基极-发射极结和基极-集电极结都处于正向偏置。

• 集电极-发射极饱和电压 (VCE(sat))： 这是晶体管完全导通时 C 和 E 之间的残余电压。它代表了开关损耗。对于 2N2222A，在 IC=150 mA,IB=15 mA（即 IC/IB=10，强制饱和）的标准测试条件下，其 VCE(sat) 典型值通常小于 0.3 V，最大值保证在 0.6 V 以下。一个低的 VCE(sat) 意味着在开关模式下，晶体管的功耗 (PD=VCE(sat)×IC) 很小，效率高，发热量低。

• 基极-发射极饱和电压 (VBE(sat))： 这是晶体管完全导通时 B 和 E 之间的电压。它代表了驱动基极所需的电压。在与 VCE(sat) 相同的测试条件下，2N2222A 的 VBE(sat) 典型值通常在 0.9 V 左右，最大值在 1.2 V 左右。设计者需要用此电压来计算基极限流电阻 (RB) 的值。

基极-发射极导通电压 (VBE(on))

基极-发射极导通电压 (VBE(on)) 是指在晶体管处于放大区时，基极与发射极之间的正向电压。它本质上是发射极二极管的正向压降。对于 2N2222A，在典型的 IC=1 mA 到 10 mA 范围内，其 VBE(on) 约为 0.6 V 到 0.7 V。此参数是设计放大器偏置电路时最常用的参数，通常在电路分析中被近似为 0.7 V（硅基 BJT 的标准二极管压降）。值得注意的是，VBE 具有显著的负温度系数，即温度每升高 1∘C，VBE 会降低约 2 mV，这对设计温度稳定的偏置电路至关重要。

集电极截止电流 (ICBO,ICEO)

截止电流，或称漏电流，是晶体管处于**截止区（作为“断开”开关）**时，理想上应为零，但实际中流经集电极或基极的微小电流。

• ICBO（集电极-基极开路）： 在发射极开路时的集电极-基极反向电流。

• ICEO（基极开路）： 在基极开路时的集电极-发射极漏电流。

对于 2N2222A，这些电流在 25∘C 时都非常小，通常在 1 nA 到 10 nA 之间。然而，这些漏电流对温度极为敏感，温度每升高 10∘C，漏电流大约会翻倍。在高精度或高温电路中，虽然 ICEO 极小，但其对电路稳定性的影响必须被纳入考量。

动态与高频特性参数（Dynamic and High-Frequency Characteristics）

除了直流特性外，晶体管在处理交流信号或作为高速开关使用时，其动态和高频特性变得至关重要。这些参数描述了晶体管内部电容和载流子渡越时间对信号响应速度的影响。

特征频率 (fT)

特征频率 (fT)，又称增益带宽积，是衡量晶体管高速性能的最重要指标。它定义了电流增益 hfe（小信号交流电流增益）降至 **1（0 dB）**时的频率。fT 越高，晶体管能有效放大的频率范围就越宽，开关速度也越快。对于 2N2222A，其 fT 典型值通常在 250 MHz 到 300 MHz 之间，最小保证值可能在 200 MHz。这个频率范围使其非常适用于中频（IF）放大器、VHF（甚高频）振荡器以及通用高速开关应用。

输出电容 (Cob) 与输入电容 (Cib)

晶体管内部的 PN 结在反向偏置时会形成寄生电容，这些电容限制了晶体管的开关速度和高频响应。

• 输出电容 (Cob)： 集电极-基极电容 Cμ，是集电结的反向偏置电容。

• 输入电容 (Cib)： 基极-发射极电容 Cπ，是发射结的正向偏置电容和结电容的总和。

对于 2N2222A，在 VCB=10 V,f=1 MHz 的标准测试条件下，Cob 典型值在 4 pF 至 8 pF 范围内；Cib 典型值在 20 pF 至 30 pF 范围内。这些电容值越小，晶体管在高频下的性能就越好。在开关应用中，充放电这些电容所需的时间直接决定了开关的上升时间、下降时间和存储时间。

开关时间 (ton,toff)

当晶体管用作开关时，其从截止到饱和（导通）或从饱和到截止（关断）所需的时间定义了其开关速度。

• 导通时间 (ton)： 包括延迟时间 (td) 和上升时间 (tr)。

• 关断时间 (toff)： 包括存储时间 (ts) 和下降时间 (tf)。

对于 2N2222A，它被认为是一个相对快速的开关。在标准测试条件下（通常 IC=150 mA），其导通时间 ton 约为 60 ns 到 100 ns；关断时间 toff 约为 200 ns 到 300 ns。存储时间 ts 是关断时间的主要组成部分，它是由晶体管在深度饱和时基极区域积累的多余少数载流子所致。在高速开关应用中，工程师通常会使用 肖特基钳位 或限制饱和深度来减小 ts，从而提高开关速度。

热特性与封装细节

晶体管作为一种有源功率器件，其内部功耗产生的热量必须被有效地散发出去，否则温度的升高将直接导致器件性能下降、参数漂移，甚至永久性失效。因此，热特性是保证 2N2222A 长期可靠工作的重要一环。

热阻 (θJA,θJC)

热阻衡量了器件向周围环境或散热器散发热量的能力。热阻值越低，散热能力越强。

• 结-环境热阻 (θJA)： 表示从半导体结到周围环境空气的热阻。对于 TO-92 封装的 2N2222A，其 θJA 典型值约为 200 ∘C/W。这意味着每消耗 1 W 的功率，半导体结的温度将比环境温度升高 200∘C。这就是为什么 PD,max 如此受限。

• 结-壳热阻 (θJC)： 表示从半导体结到器件外壳（例如金属封装的底座）的热阻。对于 TO-18 金属封装，θJC 通常远低于 θJA（例如 80 ∘C/W），这允许通过连接外部散热器来更有效地散热。

最高结温 (TJ,max)

最高结温 (TJ,max) 是半导体结允许达到的最高工作温度，超过此温度将可能导致器件材料和结构不可逆转的损坏。对于标准的硅基 BJT，包括 2N2222A，其 TJ,max 通常设定在 150∘C 或 175∘C。所有电路设计和散热规划都必须保证在最坏情况下（最高环境温度，最大负载电流）实际结温 TJ 始终低于 TJ,max。实际结温的计算公式为：TJ=TA+PD×θJA。

封装类型与引脚定义

虽然 2N2222A 的电气参数相对固定，但其封装类型会影响其物理尺寸、散热能力和引脚排列：

• TO-92（塑封）： 最常见的封装，成本最低，功耗限制在 ∼500 mW。

• 引脚定义（俯视）： 从左到右通常为 E - B - C (发射极-基极-集电极)。

• TO-18（金属圆柱）： 散热性更好，功耗可达 ∼1 W，可靠性高，常用于军用/航天领域。

• 引脚定义： 通常为 C - B - E，且外壳（Case）与集电极连接，但具体定义需查阅制造商数据手册。

正确的引脚识别是电路连接的第一步，错误的连接可能会瞬间烧毁晶体管或导致电路无法工作。

2N2222A 的应用及其设计原则

2N2222A 因其出色的通用性，被广泛应用于两大核心领域：开关（Switching）和放大（Amplification）。理解其参数在不同应用中的作用，是进行有效电路设计的关键。

作为电子开关的应用

作为开关使用时，2N2222A 工作在截止区和饱和区。其主要任务是导通或关断集电极电流 IC。

1. 截止状态（OFF）： 基极电压 VB 低于 VBE(on)，基极电流 IB=0，晶体管关闭。设计时需关注 VCEO（确保截止时不击穿）和 ICEO（确保漏电流可忽略）。

2. 饱和状态（ON）： 施加足够大的基极电流 IB (IB≫IC(max)/hFE,min)，强制晶体管进入深度饱和区。设计时需关注 VCE(sat)（决定导通损耗）和 IC,max（确保能驱动负载）。

3. 高速切换： 在需要快速开关的场合（例如 PWM 控制），ton 和 toff 参数变得至关重要。为了减少存储时间 ts，有时会采用“Baker Clamp”电路，或选择刚好进入饱和（边缘饱和）的工作点，牺牲极小的 VCE(sat) 换取更快的关断速度。

作为小信号放大器的应用

作为放大器使用时，2N2222A 工作在放大区（有源区）。其核心任务是利用基极电流的微小变化来控制集电极电流的较大变化，从而实现对交流信号的线性放大。

1. 偏置设计： 必须通过电阻网络（如分压器偏置）将 VBE 精确地设置在 0.6 V 到 0.7 V 之间，以使静止工作点 Q 点稳定在放大区的中央。偏置设计必须考虑 hFE 的巨大分散性、VBE 的温度漂移，以及 IC 的电流依赖性，以保证 Q 点的稳定性。

2. 增益和带宽： 小信号交流电流增益 hfe（与 hFE 不同，它是交流参数）与 hFE 类似，但用于交流分析。fT 参数定义了放大器的最大可用频率，而内部电容 Cib,Cob** 会与电路中的电阻形成RC 滤波器，限制实际电路的带宽。

3. 阻抗匹配： 晶体管的输入阻抗（取决于 re=kT/qIE）和输出阻抗对放大器的性能有重要影响。在射频（RF）应用中，必须进行精确的阻抗匹配以最大化功率传输和减少信号反射。

参数选择与设计裕量考量

在实际工程设计中，选择 2N2222A 并对其参数进行估算和使用，需要遵循一套严格的工程规范，以确保产品的可靠性、可制造性和成本效益。

最坏情况分析（Worst-Case Analysis）

成功的电路设计必须在最坏情况下仍然能够正常工作。这意味着在计算晶体管偏置、最大/最小电流和电压时，必须使用数据手册中提供的最小、最大和极端温度下的参数值：

• 计算 IB 最小值时： 使用 hFE,min（最小增益）来确保即使增益最低，晶体管也能被驱动到所需的 IC 或饱和。

• 计算功耗 PD 时： 假设最高环境温度 TA 和最大负载电流 IC，并使用 θJA 的最差值（通常是典型值）来计算最高的结温 TJ，并确保 TJ<TJ,max。

• 计算电阻值时： 考虑到电阻的公差（例如 ±5%) 对偏置电压的影响，并结合 VBE 和 hFE 的变化范围进行蒙特卡洛分析或边界分析。

降额设计（Derating）

降额设计是一种提高可靠性的重要方法，即在实际应用中不让器件工作在绝对最大额定值附近。

• 电压降额： 实际工作电压 VCE 应低于 VCEO,max 的 50% 至 70%。例如，如果 VCEO,max=30 V，则实际电源电压不应超过 15 V 到 21 V。

• 电流降额： 实际工作电流 IC 应低于 IC,max 的 50% 至 70%。

• 功耗降额： 实际工作功耗 PD 应低于 PD,max 的 60% 至 80%。此外，必须考虑温度降额曲线，即随着环境温度的升高，最大允许功耗线性下降。

遵循这些设计原则，2N2222A 晶体管能够在其使用寿命内保持极高的可靠性和性能稳定性。

总结：

2N2222A 是一款功能强大、应用广泛的通用 BJT。其核心价值在于其可靠的 30 V 耐压、∼600 mA 的电流处理能力、∼200 MHz 的高频响应以及 hFE 提供的稳定增益。深入理解 VCEO、IC、PD 等绝对最大额定值，以及 hFE、VCE(sat)、fT 等电学特性参数，是设计任何成功 BJT 电路的基础。
