如何选择合适的TVS管?

来源:
2025-09-26
类别:技术信息
eye 1
文章创建人 拍明芯城

如何选择合适的TVS管(瞬态电压抑制器)


瞬态电压抑制器(Transient Voltage Suppressor, TVS管)是电子电路中用于保护敏感元件免受瞬态高能量浪涌(如雷击、静电放电ESD、电感负载切换等)损害的关键半导体器件。其核心功能是在瞬态过压发生时,以极快的速度(通常在皮秒量级)将两端电压钳位在一个安全水平,同时吸收巨大的浪涌能量,从而保护后级电路。选择合适的TVS管是确保电子设备可靠性和耐用性的重要环节。


TVS管的基本原理与核心参数理解


选择TVS管的第一步是深刻理解其工作原理和一系列关键参数的物理意义,这些参数将直接决定TVS管在特定应用中的性能表现和适用性。


TVS管的工作机制


TVS管本质上是一个经过特殊设计的PN结二极管,其V-I特性曲线类似于稳压二极管(齐纳二极管),但在瞬态浪涌电流下,其钳位能力和功率吸收能力被设计得更强。

  • 正常工作状态: 当电路电压低于TVS管的击穿电压 VBR 时,TVS管处于高阻态,仅有极小的漏电流 IR 流过,对电路几乎没有影响。

  • 瞬态过压状态: 当电路中出现瞬态高压,且电压超过 VBR 时,TVS管迅速从高阻态转为低阻抗的雪崩击穿状态,电流急剧增加,但其两端电压被“钳位”在最大钳位电压 VC 附近。

  • 能量吸收与保护: 在此状态下,TVS管将吸收大部分的浪涌电流和能量,使后级电路的电压保持在 VCVC 以下的安全范围,从而达到保护目的。


核心参数的深入解析


在选型过程中,需要重点关注以下几个核心参数:


1. 最大反向工作电压(或截止电压, VRWM


VRWM 是TVS管在正常工作状态下,可以持续承受的最高反向电压。选择时,必须确保:

VRWM1.1×V工作电压max

即所选TVS管的 VRWM 必须大于或至少等于被保护电路的最高正常工作电压。如果 VRWM 选得过低,TVS管在正常工作时就会被误触发或导致漏电流过大,从而缩短器件寿命甚至影响电路正常功能。


2. 击穿电压( VBR


VBR 是TVS管在规定的测试电流 IT 下发生雪崩击穿时的电压。它标志着TVS管从高阻抗状态到低阻抗状态的转变点。

VRWM<VBR

VBR 一般介于 VRWMVC 之间。通常TVS管数据手册中会给出 VBR 的一个范围(例如 ±5% ),在考虑保护余量时需注意其最小值 VBR(min) 和最大值 VBR(max)


3. 最大钳位电压( VC


VC 是TVS管在承受规定的峰值脉冲电流 IPP 时,其两端达到的最大电压。这是最关键的保护参数,因为它代表了瞬态事件发生时,被保护器件实际将承受的最高电压。

被保护器件的最大可承受电压VC

选择时,必须确保TVS管的 VC 显著低于被保护集成电路(IC)或其他敏感元件的绝对最大额定电压(Absolute Maximum Rating)。 VC 越小,保护效果越好。


4. 峰值脉冲功率( PPP


PPP 是衡量TVS管吸收瞬态浪涌能量能力的核心指标。它表示在规定的脉冲波形(例如 10/1000μs 或 8/20μs 标准浪涌)和持续时间内,TVS管可以安全耗散的最大功率。

PPP=VC×IPP

在选型时,需要估算或测量电路中可能出现的最大瞬态浪涌能量,并选择一个 PPP 大于该浪涌能量的TVS管。这是确保TVS管自身不会被浪涌损坏的关键。


5. 峰值脉冲电流( IPP


IPP 是在 PPP 额定值下,TVS管能安全通过的最大瞬态电流。它与 VCPPP 通过上述公式关联。在处理像雷击浪涌这种大电流事件时, IPP 是首要考虑的参数。


6. 漏电流( IR


IR 是在 VRWM 电压下流过TVS管的反向电流。在许多低功耗或电池供电的应用中,这是一个重要参数。 IR 越小越好,因为它代表了TVS管在正常工作时对电路的额外功耗


TVS管选型七步法(从需求到器件确定)


一个系统化的选型过程可以确保选择的TVS管既能提供足够的保护,又不会对电路的正常功能产生负面影响。


第一步:确定被保护电路的最高工作电压( V工作电压max


这是选型的起点。例如,对于 5V 的数字电路,其最高工作电压可能是 5.5V ;对于 24V 的工业总线,可能考虑 28V 的电压波动。精确确定这个电压,有助于避免TVS管在正常工作时误导通。


第二步:确定被保护器件的最大耐受电压( V保护max


查阅被保护IC或元件的数据手册,找到其绝对最大额定值(Absolute Maximum Rating)中的最大电源电压或输入引脚电压。这个电压是电路安全的上限。选择的TVS管的 VC 必须远低于此值,以留出充分的安全裕度。例如,一个IC的 V保护max7V ,那么你的 VC 目标值应定在 6.5V 或更低。


第三步:选择合适的TVS管额定电压( VRWM


基于第一步确定的 V工作电压max 来选择 VRWM

VRWMV工作电压max

例如,如果 V工作电压max=5.5V ,那么可以初步考虑 VRWM5V 、 6V 或更高规格的TVS管系列。注意:尽管 5V 标称电压的TVS管的 VRWM 通常在 5V 左右,但为了兼容 5V 系统的高端波动,通常会选择 VRWM 略高于 V工作电压max 的型号,例如 VRWM=5.5V 或 6V 的TVS。


第四步:确定TVS管的最小钳位电压( VCmax


通过第三步选出的TVS管系列中,查看其数据手册,确认最大钳位电压 VC 能够满足第二步设定的安全要求。

VC<V保护max (留有足够的安全裕度)

例如,如果 V保护max=7V ,那么 VC 应该低于 6.5V 。如果选择的TVS管的 VC 过高,则需要重新选择 VRWM 更低的TVS系列,或者选择具有更优钳位特性的器件。


第五步:估算和选择峰值脉冲功率( PPP )或电流( IPP


根据电路所处的应用环境,估算可能出现的瞬态浪涌能量。这是保护电源线或长距离通信线时最关键的一步。

  • 对于ESD保护(例如USB、HDMI接口): 重点关注封装尺寸和动态电阻,通常选择功率较小(例如 200W 到 600W )但钳位电压极低的专用ESD保护器件(如 TVS Array )。ESD保护通常关注 8/20μs 脉冲下的 IPP 规格。

  • 对于雷击浪涌(例如户外设备、电源输入): 重点关注高功率。例如,电源输入可能需要 600W 、 1500W 甚至 5000W 或更高的TVS管。这通常关注 10/1000μs 脉冲下的 PPP 规格。

选择原则: 所选TVS管的 PPP 必须大于电路中最大预期瞬态能量。通常建议留出 20% 到 40% 的功率裕量。


第六步:考虑其他关键因素(双向性、寄生电容、封装)



a. 单向与双向


  • 单向TVS管(Unidirectional): 类似于齐纳二极管,只在一个方向上钳位电压。适用于直流电源线只承受正极性浪涌的信号线。在正向电压下,它表现为一个普通的二极管,正向压降很小。

  • 双向TVS管(Bidirectional): 在正向和反向都具有雪崩击穿特性,可以钳位正负两个极性的瞬态电压。适用于交流电源双极性信号线(如RS-485、CAN总线)以及极性未知正负浪涌都会出现的场合。


b. 寄生电容( CJ


CJ 是TVS管在截止状态下的结电容。对于低速电源线, CJ 通常不是问题。然而,对于高速信号接口(如USB 3.0 、HDMI、Ethernet),过大的 CJ 会导致信号衰减、波形失真,甚至造成数据错误。

高速接口保护关注极低电容TVS管(通常<5pF)

例如,保护 10Gbps 信号时,可能需要 CJ 小于 0.5pF 的超低电容TVS阵列。


c. 封装形式与安装


根据应用环境和功率要求选择封装:

  • SMD(表面贴装):

    • SOD 系列(如 SOD-123 、 SOD-323 ): 适用于低功率( 200W 左右)和小尺寸应用,常用于ESD保护。

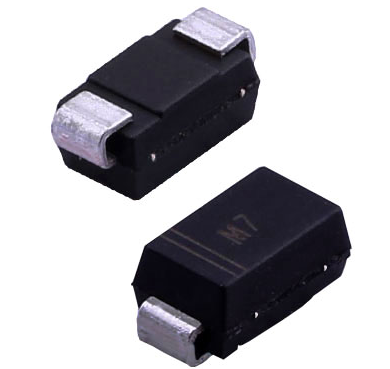

    • SMA 、 SMB 、 SMC : 功率递增( 400W 、 600W 、 1500W ),是最常见的通用TVS管封装。

    • DO-214AC / AB / AA : 对应 SMA / SMB / SMC 。

  • 轴向引线(Through-hole): DO-41 、 DO-15 、 DO-201 等,通常用于 1.5kW 以上的高功率TVS,在浪涌吸收能力和散热方面表现优异,常用于电源和户外设备。

  • 阵列(Array): SOT / MSOP 等多通道封装,专用于多线接口的ESD保护,具有极低的电容和优异的钳位性能。


第七步:验证与优化


理论选型完成后,必须进行实际的浪涌测试(如IEC 6100042 ESD测试,IEC 6100045 浪涌测试)来验证TVS管的保护效果和自身的耐受能力。根据测试结果,可能需要调整 PPPVRWM 以达到最佳的保护平衡点。


针对特定应用场景的选型指南


不同电路和接口对TVS管的要求截然不同,需要采用针对性的选择策略。


电源线保护


电源线是引入浪涌能量的主要途径。

  1. 高功率要求: 主要考虑雷击和电感切换浪涌, PPP 要求高,通常选择 1500W 到 5000W 的TVS管。

  2. 串联电阻配合: 在高压大能量浪涌保护中,TVS管常与MOV(金属氧化物压敏电阻)气体放电管(GDT)串联或并联组成多级保护。TVS管提供快速钳位和低 VC ,GDT和MOV提供高能量吸收。

  3. 双向性: 对于AC电源,必须使用双向TVS。对于DC电源,使用单向TVS,但需要考虑电源反接保护。


高速数据接口保护(USB、HDMI、Ethernet、LVDS)


保护目标主要是ESD和** EFT(电快速瞬变脉冲群)**。

  1. 极低电容: 这是首要要求。选择 CJ5pF ,最好是 CJ1pF 的专用 ESD Array 或 Diode Array

  2. 封装: 倾向于使用多通道、小型化封装,如 SOT-23 、 SOP 、 QFN 等阵列封装。

  3. 动态电阻: 专用 ESD 保护器件的动态电阻 RDYN (在极高电流下的瞬态电阻)越小越好。动态电阻决定了 VC 的实际大小,其值通常在 0.1 到 1Ω 之间。


低速通信与控制线保护(RS-232/485、CAN、I/O)


这类线路通常兼顾 ESD 、 EFT 和一定的浪涌能力。

  1. 双向性: RS-485 和 CAN 是差分双向信号,必须使用双向TVS管

  2. 电压匹配: RS-485 总线电压通常在 ±7V 范围,可选择 VRWM 略高于 7V 的双向TVS。

  3. 功率: 视线缆长度和环境而定,通常选择 600W 或 1500W 级别的通用TVS管。


TVS管与其他浪涌保护器件的协同应用


在许多高风险应用中,单一的TVS管可能不足以提供全面的保护。


多级保护的优势


多级保护利用不同器件的特性互补:GDT(气体放电管)/MOV 负责吸收巨大的浪涌能量,它们动作慢但能量容量高;TVS管 负责快速动作和精确的低钳位电压,但能量容量相对有限。通过在电路中合理布置这两种器件,可以实现高能吸收和精确保护的兼顾。

  • 级联原理: 通常将能量吸收能力最强、响应速度最慢的器件(如GDT)放在最靠近浪涌源的位置,后接限流元件(如电阻或电感),最后接响应速度快、钳位电压低的器件(如TVS管)来保护敏感IC。


TVS管与MOV的选择差异


特性TVS管(瞬态电压抑制器)MOV(金属氧化物压敏电阻)
钳位电压准确且稳定(低)不准确,随浪涌电流增大(高)
响应速度皮秒级(极快)纳秒级(较慢)
能量容量相对较小(通常 <10kJ )相对较大(高)
寿命/可靠性浪涌后参数变化小持续吸收浪涌后会逐渐老化失效
适用范围敏感IC、高速信号、低钳位要求电源输入、大电流浪涌、初级保护


总结与选择要点回顾


选择合适的TVS管是一个综合权衡工作电压、瞬态功率、钳位电压和寄生电容的过程。

选择流程的核心要点:

  1. 首先确定安全边界: VRWM 必须高于 V工作电压max ,而 VC 必须低于 V保护max

  2. 其次评估威胁: 估算或查阅标准,确定所需的 PPPIPP ,选择具有足够功率裕量的器件。

  3. 最后关注细节: * 高速线 低电容低动态电阻

    • 双极性线 双向TVS

    • 高风险环境 考虑多级保护

通过严格遵循上述步骤和参数要求,您将能为您的电子设备选择到最合适的TVS管,从而有效提高系统的电磁兼容性(EMC)和长期运行的可靠性。
