MCP6002 中文资料：深入解析与应用指南

本资料旨在为您提供关于 MCP6002 运算放大器的全面、详尽的中文介绍。MCP6002 是一款由 Microchip Technology 公司生产的通用、低功耗、轨到轨输入/输出运算放大器，因其卓越的性能和成本效益，在众多电子设计项目中得到了广泛应用。本篇资料将从其核心特性、工作原理、引脚功能、典型应用等多个维度进行深入剖析，并探讨其在实际产品中的应用案例以及可替代的常见型号，以期为您提供一份详实且富有洞察力的技术参考。

一、MCP6002 简介与核心特性

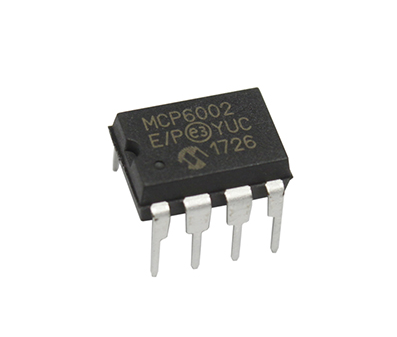

MCP6002 是一款双通道、通用、低功耗 CMOS 运算放大器。其设计核心在于实现高性价比和低功耗的平衡，这使其非常适合于电池供电、便携式设备以及需要高集成度的应用场景。该芯片集成了两个独立的运算放大器，共用一个电源，从而在减小封装尺寸的同时，提供了双通道处理能力。

MCP6002 的一个显著特点是其轨到轨输入和输出能力。轨到轨输入意味着其输入共模电压范围可以覆盖从负电源轨 (VSS) 到正电源轨 (VDD) 的整个范围。这使得 MCP6002 在单电源供电的情况下，能够处理接近或等于电源电压的输入信号，避免了传统运算放大器在输入信号接近电源轨时性能下降或饱和的问题。同样，其轨到轨输出能力允许其输出电压摆幅几乎达到电源轨，从而最大限度地利用电源电压范围，为后续电路提供更宽的动态范围和更强的驱动能力。这对于需要最大化信号摆幅的应用，如低压模拟信号调理、传感器接口等，至关重要。

除了轨到轨特性，MCP6002 还以其低功耗而著称。在典型的 5V 电源电压下，每个通道的静态电流（IQ）通常仅为 100 µA 左右。这种低静态电流使其成为功耗敏感型应用的理想选择，例如各种物联网（IoT）设备、无线传感器网络节点、可穿戴设备以及各种手持式或便携式仪器。长时间的电池寿命是这些应用的核心需求，而 MCP6002 的低功耗设计恰好满足了这一需求。

MCP6002 的其他关键特性包括其高增益带宽积（GBWP），通常为 1 MHz，这意味着在 1 MHz 的频率下，其开环增益仍可保持为 1。这一特性使其能够用于中低频范围的信号放大和滤波应用。其低输入偏置电流（IB）和低输入失调电压（VOS）也保证了其在精密信号测量应用中的高准确性。特别地，其CMOS工艺使得输入偏置电流极低，通常小于1 pA，这对于处理高阻抗信号源（如某些光电二极管、PH传感器等）至关重要，因为它能有效避免因输入偏置电流引起的测量误差。此外，MCP6002 内部还集成了输入过压保护电路，可以防止输入电压超过电源轨时对芯片造成损坏，提高了系统的鲁棒性。

二、工作原理与内部结构解析

要深入理解 MCP6002，必须对其内部工作原理有一个基本的了解。作为一款 CMOS 运算放大器，MCP6002 的核心结构由差分输入级、中间增益级和输出级组成。

差分输入级是运算放大器的“大脑”，由一对匹配的 PMOS 或 NMOS 晶体管构成。在 MCP6002 中，为了实现轨到轨输入，通常采用一种特殊的输入级设计，即“互补输入级”或“双差分输入级”。这种设计包含一对 PMOS 差分对和一对 NMOS 差分对。当输入共模电压接近负电源轨时，PMOS 差分对负责放大信号；当输入共模电压接近正电源轨时，NMOS 差分对则开始工作。通过一个内部的“切换”或“组合”电路，可以根据输入共模电压的范围，平滑地在这两对差分对之间进行切换，从而确保整个电源电压范围内的线性放大。这是实现轨到轨输入的关键技术。

中间增益级通常是一个或多个共源或共漏放大级，其主要作用是进一步放大差分输入级产生的信号，并将其转换为单端信号，以便驱动后续的输出级。这一级通常采用高增益的架构，如米勒补偿，以确保整个放大器的稳定性和频率响应特性。

输出级是运算放大器的“肌肉”，负责提供负载所需的电流。MCP6002 的输出级也采用轨到轨设计，通常由一对互补的 PMOS 和 NMOS 晶体管（即推挽式输出）组成。当需要向负载提供正电流时，PMOS 管导通；当需要吸收负电流时，NMOS 管导通。这种推挽式结构使得输出电压摆幅能够最大化，几乎达到电源电压。同时，这种输出级设计也保证了在不同负载条件下，放大器都能提供稳定的驱动能力。

在整个信号路径中，频率补偿是确保运算放大器稳定工作的关键。MCP6002 采用内部补偿，通常是米勒补偿，通过在中间增益级和输出级之间引入一个小的电容，来在开环增益曲线中引入一个极点，从而在增益为 0 dB 时，相位裕度大于 45 度，有效防止自激振荡。这使得 MCP6002 在大多数应用中都无需外部补偿元件，简化了电路设计。

三、引脚功能与封装类型

MCP6002  typically comes in several standard packages. The most common one is the 8-pin MSOP (Mini Small Outline Package), but it is also available in SOIC (Small Outline Integrated Circuit) and other packages. For the 8-pin MSOP/SOIC package, the pinout is as follows:

• Pin 1: OUTA – Channel A's output pin. This pin is the amplified signal output of the first operational amplifier.

• Pin 2: INA- – Channel A's inverting input pin. This pin is connected to the inverting input of the first operational amplifier.

• Pin 3: INA+ – Channel A's non-inverting input pin. This pin is connected to the non-inverting input of the first operational amplifier.

• Pin 4: VSS – Negative power supply pin. This pin is the ground reference for single-supply operation or the negative voltage rail for dual-supply operation.

• Pin 5: INB+ – Channel B's non-inverting input pin. This pin is connected to the non-inverting input of the second operational amplifier.

• Pin 6: INB- – Channel B's inverting input pin. This pin is connected to the inverting input of the second operational amplifier.

• Pin 7: OUTB – Channel B's output pin. This pin is the amplified signal output of the second operational amplifier.

• Pin 8: VDD – Positive power supply pin. This pin is the positive voltage rail for the operational amplifier.

正确理解和连接这些引脚对于确保电路的正常工作至关重要。例如，在使用单电源供电时，VSS 引脚通常接地（0V），VDD 引脚则连接到正电源电压（如 3.3V 或 5V）。在双电源供电时，VSS 连接到负电源电压（如 -5V），VDD 连接到正电源电压（如 +5V）。需要注意的是，虽然 MCP6002 具有轨到轨输入能力，但其输入电压绝对不能超过 VDD+0.3V 或低于 VSS-0.3V，否则可能会损坏芯片。

四、典型应用场景与案例

MCP6002 的多功能性和高性能使其在广泛的应用领域中成为首选。以下是一些典型的应用场景和具体案例：

1. 信号调理与放大

这是运算放大器最经典的应用。MCP6002 可以用来放大来自各种传感器的微弱信号，如热电偶、光电二极管、压力传感器等。例如，在光电二极管放大电路中，由于光电二极管的输出电流非常微弱，且内部阻抗高，使用 MCP6002 的低输入偏置电流特性，可以构建高精度的跨阻放大器（Transimpedance Amplifier）。该电路将光电二极管的微弱电流信号转换为可测量的电压信号，广泛应用于光通信、光电检测和环境光传感器中。

2. 有源滤波器

MCP6002 的增益带宽积（GBWP）为 1 MHz，非常适合构建中低频范围的有源滤波器。例如，可以利用它来设计一阶或二阶巴特沃斯（Butterworth）低通、高通或带通滤波器。这些滤波器在音频设备、医疗仪器和工业控制系统中用于去除噪声或选择特定频率范围的信号。例如，在音频前置放大器中，可以使用 MCP6002 构建一个高通滤波器来去除低频噪声，或者构建一个带通滤波器来选择特定频率范围的语音信号。

3. 电池供电系统与便携设备

由于其极低的功耗，MCP6002 在电池供电的便携式设备中扮演着关键角色。例如，在血糖仪或血压计等医疗设备中，MCP6002 可用于放大生物电信号或压力传感器信号。其低功耗特性能够显著延长设备的使用时间，而高精度的放大能力则保证了测量的准确性。同样，在可穿戴设备（如智能手表、健身追踪器）中，MCP6002 可以用于处理心率传感器、加速度计等传感器的信号，其小封装也使得设备设计更加紧凑。

4. 电源监测与电平转换

MCP6002 的轨到轨特性使其非常适合用于电源监测电路。例如，可以构建一个电压跟随器来缓冲电源电压，或者构建一个比较器来监测电源电压是否低于某一阈值。此外，在需要将一个低压模拟信号（如 3.3V 系统中的信号）转换到另一个高压系统（如 5V ADC）时，MCP6002 的轨到轨输出能力可以确保信号摆幅最大化，从而提高信噪比。

5. 驱动 ADC（模数转换器）

许多低功耗微控制器内部的 ADC 都需要一个缓冲器来驱动，以避免因 ADC 采样瞬间的输入阻抗变化而引起的信号失真。MCP6002 作为一款高性能的缓冲器，可以有效隔离信号源与 ADC，确保 ADC 能够获得稳定的输入信号，从而提高模数转换的精度。

五、可替代的常见型号

在电子设计中，了解不同型号之间的兼容性和可替代性非常重要。虽然 MCP6002 具有独特的性能，但许多其他厂商也生产了类似的、甚至在某些方面更优的运算放大器。以下是一些可以替代 MCP6002 的常见型号，并简要说明其特点：

• LM358：这可能是最常见的双通道通用运算放大器之一。它的成本极低，但其性能远不如 MCP6002。LM358 不是轨到轨的，其输入共模电压范围和输出摆幅都有限，且功耗相对较高。对于成本敏感但性能要求不高的应用，LM358 是一个很好的选择，但在需要轨到轨或低功耗的场合，它无法替代 MCP6002。

• TL072：这是一款双通道的 JFET 输入运算放大器。其优点是输入阻抗极高，输入偏置电流非常低，适合用于高阻抗信号源。但与 MCP6002 相比，TL072 的功耗更高，且同样不是轨到轨的。

• OPA2340/OPA2343 (Texas Instruments)：这几款是德州仪器（TI）生产的低功耗、轨到轨运算放大器，与 MCP6002 在性能上非常接近。OPA2340 具有非常低的输入偏置电流和低功耗，而 OPA2343 则具有更高的带宽。它们是 MCP6002 的高性能替代品，通常在对性能要求更高、预算更充足的应用中使用。

• LMP2232 (Texas Instruments)：这是一款超低功耗、轨到轨运算放大器，每个通道的静态电流通常只有 10 µA 左右，比 MCP6002 更低。如果您的应用对功耗有极致要求，LMP2232 可能是更好的选择。

• AD8606 (Analog Devices)：这是一款由 ADI 公司生产的高精度、低功耗、轨到轨 CMOS 运算放大器。它的失调电压和偏置电流都非常低，性能优于 MCP6002，但成本也更高。在需要极高精度的应用中，AD8606 是一个优秀的替代品。

在选择替代品时，需要综合考虑电源电压、功耗、增益带宽积、输入失调电压、输入偏置电流、封装类型和成本等多个参数。例如，如果您的设计需要更低的功耗以延长电池寿命，可以考虑 LMP2232；如果需要更高的精度，则可以考虑 AD8606 或 OPA2340 系列。MCP6002 提供了性能与成本的良好平衡，使其成为许多通用应用的首选。

六、设计考虑与注意事项

在将 MCP6002 实际应用于电路设计中时，有一些关键的设计考虑和注意事项可以帮助您最大化其性能并确保电路的稳定可靠。

1. 电源去耦

正确的电源去耦是所有运算放大器电路的基础。在 MCP6002 的电源引脚（VDD 和 VSS）附近，应尽可能近地放置一个 0.1 µF 的陶瓷去耦电容。这个电容的作用是为芯片提供一个低阻抗的本地电源，以滤除高频噪声并稳定电源电压，防止由于快速信号变化引起的电源轨“尖峰”或“跌落”。在某些噪声较大的环境中，可能还需要在 0.1 µF 电容旁边串联一个 10 µF 的电解电容，以处理低频噪声。

2. 输入信号的保护

尽管 MCP6002 内部有输入过压保护，但在极端情况下（例如输入电压超过电源轨很多），仍然可能损坏芯片。如果您的输入信号可能在正常工作范围之外，建议在输入端增加外部保护电路。最简单的方法是在输入引脚和电源轨之间连接一对反向并联的肖特基二极管，以限制输入电压的摆幅。这些二极管的导通电压通常比芯片内部保护二极管更低，可以提供更好的保护。

3. 避免电源反接

与大多数集成电路一样，MCP6002 不支持电源反接。如果 VDD 和 VSS 反接，可能会导致芯片永久性损坏。在设计电路和进行原型测试时，应特别注意电源极性。

4. 布局与布线

良好的 PCB 布局对于任何模拟电路都至关重要。对于 MCP6002，建议将电源去耦电容放置在离芯片引脚最近的位置，以最大限度地减小电源回路的阻抗。输入和输出信号线应尽量短且宽，以减小寄生电感和电容的影响。如果可能，将模拟地和数字地分开，并在一个点汇合，以避免数字噪声耦合到模拟信号中。对于高增益电路，输入和输出信号线之间的隔离也尤为重要，以防止输出信号通过 PCB 走线或空间耦合回输入端，从而引起自激振荡。

5. 增益和带宽的权衡

MCP6002 的增益带宽积是固定的（1 MHz），这意味着增益和带宽是相互制约的。如果将增益设置为 10，那么您的电路的有效带宽将约为 100 kHz (1 MHz / 10)。如果需要更宽的带宽，则必须降低增益。在设计有源滤波器或高速放大电路时，必须仔细计算所需的增益和带宽，以确保它们在 MCP6002 的能力范围内。

6. 驱动容性负载

运算放大器在驱动容性负载时，可能会变得不稳定甚至振荡。这是因为容性负载在输出端引入了一个额外的极点，可能会导致相位裕度降低。如果需要驱动较大的容性负载（如长电缆或大电容），建议在 MCP6002 的输出端串联一个小电阻（通常为 10 到 100 欧姆）来隔离电容，同时在反馈回路中并联一个小的电容（通常为几皮法）来补偿。

七、结语

MCP6002 作为一款性能卓越、功能全面的通用运算放大器，在低功耗、轨到轨应用领域树立了典范。从其独特的核心特性，到其精密的工作原理，再到其在各种实际产品中的广泛应用，无不彰显其在电子工程中的重要地位。通过深入了解其引脚功能、设计考虑以及可替代型号，工程师们可以更加高效、准确地利用这一强大的工具，来解决各种复杂的模拟信号处理问题。希望本篇详细资料能够为您提供一份宝贵的技术参考，助力您的电子设计项目取得成功。
