SN74AHC1G08DBVR 典型应用电路深度解析

引言：SN74AHC1G08DBVR 的核心价值与应用前景

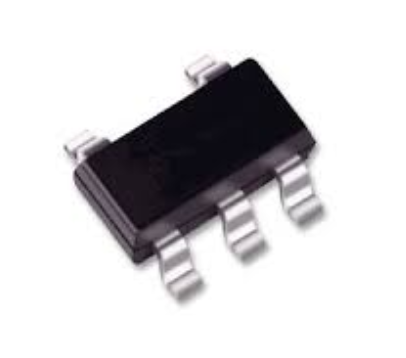

在现代电子技术飞速发展的浪潮中，逻辑门作为数字电路的基石，其性能直接决定了整个系统的效率与稳定性。SN74AHC1G08DBVR，作为德州仪器（TI）推出的一款单路 2 输入正与门，凭借其出色的特性在众多应用领域中脱颖而出。它属于高级高速CMOS（AHC）系列，具备极低的功耗、超高的速度以及宽泛的工作电压范围，使其成为便携式设备、消费电子、工业控制和汽车电子等多种应用场景的理想选择。该器件采用SOT-23封装，体积小巧，极大地节省了PCB空间，满足了现代电子产品对小型化和高集成度的严苛要求。本篇深度解析将围绕SN74AHC1G08DBVR的典型应用电路展开，从基本原理、电路设计、参数考量到实际应用案例，力求提供一个全面、详尽的分析，帮助工程师更好地理解和应用这款优秀的逻辑器件。

第一部分：SN74AHC1G08DBVR 的基础特性与工作原理

1.1 器件基本参数与引脚定义

SN74AHC1G08DBVR的核心功能是实现两个输入信号A和B的逻辑与操作，即输出Y仅在A和B同时为高电平时才为高电平。其逻辑真值表如下：

该器件的引脚排列通常为：

• 引脚1 (A)：输入A

• 引脚2 (B)：输入B

• 引脚3 (GND)：接地

• 引脚4 (Y)：输出Y

• 引脚5 (VCC)：电源电压

其工作电压范围通常为2.0V至5.5V，这使其能够兼容多种不同的电源系统，无论是低功耗的电池供电设备还是传统的5V供电系统。其超低静态功耗（ICC）和高速传播延迟（tpd）是其最突出的优点。极低的静态功耗延长了电池供电设备的续航时间，而高速的传播延迟则确保了信号的快速响应，满足了对时序要求严格的应用。

1.2 CMOS逻辑门的工作原理

SN74AHC1G08DBVR内部采用CMOS（互补金属氧化物半导体）技术制造。CMOS技术以其低功耗特性而闻名，其核心是使用一对互补的P沟道和N沟道MOSFET晶体管来构成基本逻辑单元。在一个典型的与门内部，输入A和B分别控制两对串联的晶体管。当A和B都为高电平时，上拉网络被导通，输出Y被上拉至VCC；当任何一个输入为低电平时，下拉网络被导通，输出Y被下拉至GND。这种互补的工作方式确保了在任何时刻，都只有一条路径导通，从而极大地降低了静态电流的消耗，这也是CMOS器件功耗低的核心原因。在动态切换过程中，由于电容充放电，会产生一定的动态功耗，但其整体功耗依然远低于TTL等其他技术。

第二部分：SN74AHC1G08DBVR 的电源与信号完整性设计

2.1 电源去耦与滤波

在任何数字电路设计中，电源的稳定性至关重要。SN74AHC1G08DBVR也不例外。尽管其功耗很低，但在高频开关时，由于内部晶体管的快速切换，仍会产生瞬时的大电流尖峰。这些尖峰会引起电源电压的跌落或振荡，影响整个系统的稳定性和信号的完整性。因此，在SN74AHC1G08DBVR的VCC引脚附近放置一个去耦电容是必不可少的。

• 电容选择：通常推荐使用一个0.1μF或100nF的陶瓷电容。该电容应尽可能地靠近VCC和GND引脚放置，以最大限度地减小电源回路的电感。这个电容的主要作用是为器件提供一个局部电荷库，在器件需要大电流时迅速补充能量，平滑电压波动。

• 电容放置：在PCB布局中，去耦电容的物理位置至关重要。理想情况下，电容的一端应直接连接到器件的VCC引脚，另一端直接连接到GND引脚，且走线要尽可能短而宽，以减小阻抗。

• 多层板设计：在多层PCB设计中，通常将电源层和地平面紧邻器件放置，这样可以利用层间的平面电容效应，提供额外的去耦能力，同时降低电源网络的分布电感。

2.2 输入端信号完整性

SN74AHC1G08DBVR的输入端对高频信号的噪声和反射比较敏感。为了保证信号的稳定传输，需要注意以下几点：

• 输入信号的上升/下降时间：虽然AHC系列器件具有施密特触发器输入，但对于高速应用，输入信号的边沿速率仍然很重要。过慢的边沿速率可能导致器件在输入信号的阈值电压附近长时间停留，引起额外的功耗或振荡。

• 悬空输入：绝对禁止将SN74AHC1G08DBVR的任何输入引脚悬空。悬空的输入引脚容易受到外部电磁干扰（EMI）的影响，导致输出状态不确定，甚至可能引起器件内部的“穿通”电流，增加功耗。因此，未使用的输入引脚必须通过一个上拉电阻连接到$V_{CC}$或通过一个下拉电阻连接到GND，以确保其处于一个确定的逻辑状态。

• 串联端接电阻：在某些高速长距离传输的应用中，为了匹配阻抗、减少信号反射，可以在信号源和SN74AHC1G08DBVR的输入引脚之间串联一个端接电阻。电阻的阻值通常根据传输线的特性阻抗来选择，例如50Ω或75Ω，但对于大多数板级应用，除非时钟或数据速率非常高，通常不需要使用端接电阻。

第三部分：SN74AHC1G08DBVR 典型应用电路深度解析

3.1 简单的逻辑与门应用

这是SN74AHC1G08DBVR最直接的应用，用于实现简单的逻辑功能。电路描述：

• 电源：$V_{CC}$通过去耦电容接入。

• 输入：输入A和输入B分别连接到需要进行与操作的两个数字信号源。

• 输出：输出Y连接到需要接收与门结果的下游器件。

• 保护：在输入端，如果信号源不是理想的数字电平，可以考虑添加RC滤波电路来滤除毛刺。在输出端，如果需要驱动较大的电容负载，其高速特性可能导致过冲，可以通过增加串联电阻来限制输出电流并改善波形。

应用场景：

• 控制逻辑：在微控制器（MCU）系统中，将两个控制信号进行与操作，产生一个使能信号。例如，一个电机驱动电路的使能信号需要同时满足“系统就绪”和“安全开关已闭合”两个条件。

• 时钟门控：在同步数字系统中，使用与门对时钟信号进行门控。当控制信号为高电平时，时钟信号可以通过；当控制信号为低电平时，时钟被阻塞，从而实现功耗管理。

3.2 用作电平转换器

SN74AHC1G08DBVR的一个重要应用是电平转换。由于其工作电压范围宽泛（2.0V-5.5V），可以用于连接不同电压域的数字器件。电路描述：

• 场景一：低电压到高电压转换

• 电源：将SN74AHC1G08DBVR的$V_{CC}$接高电压，例如5V。

• 输入：将输入A和B连接到低电压域（例如3.3V或2.5V）的输出信号。SN74AHC1G08DBVR的输入阈值电压与其$V_{CC}$成正比，当$V_{CC}=5V$时，其高电平输入阈值约为0.7∗VCC=3.5V，但对于CMOS器件，只要低电压域的高电平输出（通常为VOH_low）高于SN74AHC1G08DBVR的输入高电平阈值（VIH_high），就可以实现成功的电平转换。通常情况下，3.3V CMOS输出的高电平足以驱动5V CMOS输入。

• 输出：输出Y将产生一个5V的逻辑信号，从而实现电平上转换。

• 场景二：高电压到低电压转换

• 电源：将SN74AHC1G08DBVR的$V_{CC}$接低电压，例如3.3V。

• 输入：将输入A和B连接到高电压域（例如5V）的输出信号。注意，SN74AHC1G08DBVR的输入引脚可以容忍高于其$V_{CC}$的电压，这意味着即使其$V_{CC}$为3.3V，输入引脚也可以接受5V的逻辑信号而不会损坏。

• 输出：输出Y将产生一个3.3V的逻辑信号，从而实现电平下转换。

应用场景：

• 微控制器外设接口：在混合电压系统中，MCU工作在低电压（如3.3V），但需要与5V供电的外设（如某些传感器或总线驱动器）进行通信。SN74AHC1G08DBVR可以作为桥梁，实现信号电平的匹配。

3.3 用作总线仲裁或握手逻辑

在多主设备共享同一总线的系统中，常常需要复杂的逻辑来仲裁总线访问权或实现握手协议。SN74AHC1G08DBVR的与门功能可以简化这类逻辑。电路描述：

• 场景：总线仲裁

• 假设有两个设备Device A和Device B，它们都想访问一个共享资源。每个设备都有一个“请求”信号（Request A和Request B）。

• 将Request A和Request B作为SN74AHC1G08DBVR的输入。

• SN74AHC1G08DBVR的输出Y连接到共享资源的一个“使能”或“授权”输入（Grant）。

• 问题：在这种直接与操作的仲裁中，如果两个请求同时为高，会产生冲突。因此，这仅仅是最简化的场景。更复杂的仲裁器需要更复杂的逻辑，但SN74AHC1G08DBVR可以作为这些复杂逻辑的组成部分，例如与一个D触发器或时序逻辑结合，实现优先级仲裁或轮询仲裁。

• 场景：握手协议

• 在异步通信中，例如FIFO（先进先出）缓冲器，常常需要**“空（Empty）”和“满（Full）”**信号来协调读写操作。

• 可以设计一个简单的握手逻辑：当FIFO不空（!Empty）且有新的读请求（Read_Req）时，产生一个**“允许读”**（Read_En）信号。

• Read_En = !Empty AND Read_Req。

• 可以将!Empty和Read_Req作为SN74AHC1G08DBVR的输入，输出即为Read_En。这需要额外的非门来产生!Empty信号，或者直接使用FIFO的!Empty输出。

第四部分：结合其他器件的复杂应用电路

4.1 与或非（AND-OR-INVERT）逻辑的实现

在数字设计中，与或非逻辑（Y=(A⋅B)+(C⋅D)）是一种常见的组合逻辑，常用于减少逻辑门的数量和传播延迟。虽然SN74AHC1G08DBVR本身是与门，但它可以与其他逻辑门结合来实现这种复杂功能。电路描述：

• 步骤1：实现两个与门

• 使用两个SN74AHC1G08DBVR。

• 第一个与门输入A、B，输出Y1。

• 第二个与门输入C、D，输出Y2。

• 步骤2：实现或门

• 将Y1和Y2连接到一个或门（例如SN74AHC1G32DBVR，单路2输入或门）的输入。

• 或门的输出为YOR=Y1+Y2=(A⋅B)+(C⋅D)。

• 步骤3：实现非门

• 将或门的输出$Y_{OR}$连接到一个非门（例如SN74AHC1G04DBVR，单路非门）的输入。

• 非门的输出即为最终结果 Y=(A⋅B)+(C⋅D)。

• 优点：通过这种方式，可以灵活地组合各种基础逻辑门，实现任何复杂的布尔表达式。SN74AHC1G08DBVR的高速特性保证了整个组合逻辑的快速响应。

4.2 用作信号使能或门控

这是SN74AHC1G08DBVR最典型的应用之一。电路描述：

• 输入A：连接到需要被使能或门控的数据信号。

• 输入B：连接到使能信号（Enable）。

• 输出Y：连接到下游器件。

• 工作原理：

• 当使能信号为高电平（逻辑1）时，SN74AHC1G08DBVR的输出Y将与输入A的状态相同。此时，与门相当于一个缓冲器，让数据信号通过。

• 当使能信号为低电平（逻辑0）时，无论输入A的状态如何，SN74AHC1G08DBVR的输出Y始终为低电平（逻辑0）。此时，与门相当于一个门控，阻止数据信号通过，使其输出为0。

应用场景：

• 数字总线控制：在处理器与多个外设共享一条数据总线时，通过与门来控制哪个设备的数据可以被传输。只有当相应的设备被选中（其使能信号为高）时，其数据才能被驱动到总线上。

• 时钟门控：在同步电路中，时钟门控是一种有效的功耗管理技术。将时钟信号作为与门的一个输入，将一个使能信号作为另一个输入。当使能信号为低时，时钟被关断，从而停止下游电路的活动，达到降低功耗的目的。

第五部分：设计考量与进阶应用

5.1 功耗优化与低功耗设计

SN74AHC1G08DBVR虽然自身功耗很低，但在大规模应用中，如何进一步优化功耗仍然是一个重要课题。

• 动态功耗：动态功耗与器件的开关频率、负载电容和工作电压的平方成正比（Pdyn∝f⋅CL⋅VCC2）。

• 降低工作电压：在满足性能要求的前提下，尽可能选择较低的VCC，可以显著降低功耗。SN74AHC1G08DBVR支持低至2.0V的工作电压，为低功耗设计提供了可能。

• 减小负载电容：负载电容包括下游器件的输入电容和PCB走线的寄生电容。通过优化PCB布局，缩短走线，可以减小寄生电容，从而降低动态功耗。

• 静态功耗：静态功耗主要由漏电流决定，非常小。但需要注意避免输入悬空，因为悬空输入可能导致CMOS门处于线性区，从而产生较大的静态穿通电流，显著增加功耗。

5.2 输入/输出保护电路

尽管SN74AHC1G08DBVR具有一定的ESD（静电放电）保护能力，但在严苛的工业环境中，仍需要额外的保护措施。

• 输入保护：在输入引脚处添加限流电阻或瞬态电压抑制器（TVS）二极管可以有效防止过压或静电冲击损坏器件。限流电阻可以限制输入电流，而TVS二极管可以箝位瞬态电压。

• 输出保护：在驱动感性负载（如继电器线圈）时，需要添加续流二极管来吸收反向电动势，防止其损坏输出级。

5.3 多路与门功能的实现

如果需要实现多于两个输入的与门，例如3输入、4输入与门，可以通过SN74AHC1G08DBVR的级联来实现。电路描述：

• 3输入与门：

• 使用两个SN74AHC1G08DBVR。

• 将第一个与门的两个输入连接到信号A和B，其输出为A⋅B。

• 将第一个与门的输出作为第二个与门的一个输入，将信号C作为第二个与门的另一个输入。

• 第二个与门的输出即为最终结果 (A⋅B)⋅C=A⋅B⋅C。

• 级联的注意事项：

• 级联会增加总的传播延迟。每增加一级，传播延迟就会累加。在对时序要求严格的应用中，需要仔细计算总的延迟是否在系统容许的范围内。

• 对于高速应用，级联还会影响信号的边沿速率和抖动，需要进行仿真和测试来验证设计的可行性。

第六部分：总结与展望

SN74AHC1G08DBVR作为一款高性能的单路2输入正与门，凭借其低功耗、高速度、宽电压范围和小型封装等优势，在现代数字电路设计中扮演着不可或缺的角色。从简单的逻辑运算、电平转换，到复杂的总线控制和时钟门控，其应用场景广泛且灵活。

本篇深度解析详细介绍了SN74AHC1G08DBVR的基础特性、工作原理、电源与信号完整性设计，并提供了多个典型应用电路，包括简单的逻辑门应用、电平转换、总线仲裁以及与其他器件的级联应用。同时，还讨论了功耗优化、输入/输出保护等进阶设计考量。

在未来的电子设计中，随着物联网、可穿戴设备和汽车电子等领域的进一步发展，对低功耗、高集成度和高可靠性器件的需求将持续增长。SN74AHC1G08DBVR及其同系列产品将继续发挥重要作用，为工程师们提供强大的设计工具。深入理解和掌握这类基础逻辑器件的特性和应用技巧，对于构建高效、稳定、可靠的数字系统至关重要。
