电池管理系统 (BMS) 的工作原理

引言：BMS 的核心作用

电池管理系统 (BMS)，作为现代电池组（尤其是锂离子电池）的大脑和中枢神经系统，其核心职责在于确保电池组在安全、可靠、高效和长寿命的状态下运行。它不仅仅是一个简单的监控器，更是一个集数据采集、状态评估、安全保护、均衡管理、热管理和通信控制于一体的复杂电子系统。没有 BMS，锂电池将无法实现其高能量密度、高功率和长循环寿命的优势，甚至可能因为过充、过放、过温等问题而引发严重的安全事故。因此，BMS 是电池系统的关键组成部分，其性能直接决定了整个电池系统的安全性和可用性。本篇文章将详细阐述 BMS 的工作原理，从其基础构成到每一个核心功能模块，为您揭示这个神秘而强大的“电池管家”是如何运作的。

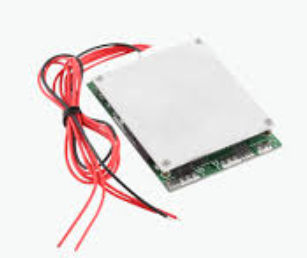

第一部分：BMS 的基本架构与硬件构成

BMS 的硬件架构通常可以分为以下几个核心部分：主控单元、采集单元、保护电路、均衡电路、热管理单元和通信接口。这些模块协同工作，共同完成对电池组的全面管理。

1. 主控单元 (MCU/CPU)

主控单元是 BMS 的大脑，通常由一颗高性能的微控制器 (MCU) 或中央处理器 (CPU) 构成。它负责执行 BMS 的所有核心算法和控制逻辑。其主要功能包括：

• 数据处理： 接收来自采集单元的电压、电流、温度等数据，并进行实时处理和分析。

• 状态评估： 根据处理后的数据，计算和评估电池组的各项关键状态参数，如荷电状态 (SOC)、健康状态 (SOH)、功率状态 (SOP) 等。

• 控制决策： 根据预设的控制策略和状态评估结果，向保护电路、均衡电路、热管理单元等发送控制指令。例如，当检测到过压时，主控单元会指令保护电路切断充放电路径。

• 通信管理： 管理与外部设备（如充电器、电机控制器、车辆 ECU 等）的通信协议，进行数据的上传和指令的接收。

2. 采集单元 (AFE/采样芯片)

采集单元是 BMS 的“眼睛”和“耳朵”，负责高精度地实时获取电池组的运行数据。它通常由专用的模拟前端 (AFE) 芯片或高精度的模数转换器 (ADC) 构成。其主要功能包括：

• 电压采集： 实时采集电池组中每一个单体电芯的电压。这是评估电池状态和实现均衡的基础。

• 电流采集： 通过高精度的电流传感器（如霍尔传感器或分流电阻）实时测量电池组的充放电电流。电流数据是计算 SOC 和 SOH 的关键参数。

• 温度采集： 在电池组的多个关键位置（如电芯表面、母线、BMS 核心芯片等）布置温度传感器（如 NTC 热敏电阻），实时监测电池组的温度分布。温度是影响电池性能和安全的重要因素。

3. 保护电路 (熔断器/继电器/MOSFET)

保护电路是 BMS 的“卫兵”，负责在发生异常情况时，迅速切断电池组的充放电路径，防止事故扩大。它通常由硬件电路实现，以确保响应速度。

• 继电器 (Relay) 或接触器 (Contactor)： 通常用于高压大电流的场合，作为充放电的主开关。当主控单元检测到异常时，会指令继电器断开，从而物理上切断电流回路。

• 场效应管 (MOSFET)： 在一些低压小电流的应用中，MOSFET 可以作为电子开关，实现对充放电路径的快速控制。

• 熔断器 (Fuse)： 作为最后的防线，当电流瞬间超过安全阈值时，熔断器会物理熔断，永久性地切断回路，防止过流引发火灾。

4. 均衡电路

均衡电路是 BMS 的“调节器”，用于解决电池组中由于个体差异（如内阻、容量、自放电率等）导致的单体电压不一致问题。均衡分为被动均衡和主动均衡。

• 被动均衡： 简单而常用。当某个电芯的电压过高时，均衡电路会通过一个电阻将多余的能量以热量的形式耗散掉，从而降低该电芯的电压。这种方式的缺点是能量浪费，效率较低。

• 主动均衡： 复杂且高效。它通过电容、电感或 DC-DC 转换器等能量存储元件，将电压较高电芯的能量转移到电压较低的电芯上，从而实现电量的重新分配。这种方式可以提高能量利用率，但成本较高。

5. 热管理单元

热管理单元是 BMS 的“空调”，负责控制电池组的温度，确保其工作在最佳温度范围内。

• 温度监控： 如前所述，通过温度传感器实时监控电池组的温度分布。

• 风扇控制： 当电池温度过高时，BMS 会指令风扇启动，进行强制风冷散热。

• 加热控制： 在低温环境下，锂电池的性能会急剧下降，甚至无法充放电。BMS 会指令加热器工作，为电池组升温，以保证其正常运行。

• 水冷/液冷控制： 在高功率应用中，如电动汽车，BMS 会控制冷却液泵和阀门，通过液冷系统带走电池产生的热量。

6. 通信接口

通信接口是 BMS 与外界交流的桥梁。常见的通信协议包括：

• CAN (Controller Area Network)： 广泛应用于汽车领域，用于与车辆 ECU、电机控制器、车载充电器等进行通信，实现信息的共享和指令的下达。

• RS485/RS232： 在储能系统、工业设备等领域常用，用于与上位机、监控系统等进行数据交互。

• 无线通信 (如蓝牙、Wi-Fi)： 用于便捷地进行数据诊断、参数配置和远程监控。

第二部分：BMS 的核心功能与算法

BMS 的工作原理不仅仅是硬件的堆砌，更重要的是其内部运行的各种复杂算法和控制策略。这些算法是 BMS 能够精准评估和有效管理电池的关键。

1. 荷电状态 (State of Charge, SOC) 估算

SOC，即电池的剩余电量，是 BMS 最重要的评估参数之一。它就像是手机的电量百分比，告诉用户电池还能用多久。SOC 估算是一个非常复杂的课题，因为它受到温度、电流、放电倍率、循环次数等多种因素的影响。目前主流的 SOC 估算方法有：

• 开路电压法 (OCV)： 电池的开路电压与其 SOC 之间存在一个特定的对应关系。BMS 可以通过测量电池在静置状态下的开路电压，查表或通过函数关系来估算 SOC。这种方法的优点是精度高，但缺点是需要电池长时间静置，无法实时动态估算。

• 安时积分法 (Ah Counting)： 这是最常用的实时 SOC 估算方法。它通过高精度的电流传感器持续对流入和流出电池的电流进行积分，从而计算出电量的变化。其公式为：SOC(t)=SOC(t0)+∫t0tCNI(τ)dτ。其中 I(τ) 为瞬时电流，CN 为电池的标称容量。这种方法的优点是实时性好，但缺点是存在累积误差，需要定期通过其他方法进行校准。

• 卡尔曼滤波 (Kalman Filter)： 一种先进的融合估算方法。它将安时积分法和开路电压法结合起来，通过数学模型对电池的电化学行为进行建模，并利用卡尔曼滤波算法对两种方法的误差进行实时修正和融合，从而得到更精准的 SOC 估算结果。这是一种自适应的、具有修正能力的估算方法，广泛应用于电动汽车等对 SOC 精度要求高的领域。

• 神经网络/机器学习： 利用大量的电池数据，通过深度学习等算法训练模型，直接从电压、电流、温度等数据中学习电池 SOC 的复杂映射关系。这种方法的精度和鲁棒性很高，但需要大量的训练数据和强大的计算能力。

2. 健康状态 (State of Health, SOH) 估算

SOH，即电池的健康状态，通常用电池的当前可用容量占其初始标称容量的百分比来表示。它是衡量电池老化程度的关键指标。SOH 的估算比 SOC 更具挑战性，因为它是一个长期的、慢变的过程，且受到多种因素（如循环次数、温度、充放电深度等）的综合影响。常见的 SOH 估算方法包括：

• 容量法： 通过对电池进行完整的充放电循环，测量其实际释放的容量。这种方法最直接，但耗时且不适用于在线实时估算。

• 内阻法： 电池的内阻会随着老化而增加。BMS 可以通过测量电池的交流内阻或直流内阻，并根据内阻与 SOH 之间的关系来估算 SOH。

• 增量容量分析 (ICA)： 是一种基于电池电压曲线的分析方法。随着电池老化，其电压曲线的某些特征峰值会发生变化。通过分析这些变化，可以评估电池的老化程度。

• 模型与算法融合： 类似 SOC 估算，SOH 估算也常常采用多种方法的融合，如卡尔曼滤波、机器学习等，通过建立电池老化模型，并结合实时数据进行校正，从而得到更准确的 SOH。

3. 功率状态 (State of Power, SOP) 估算

SOP，即电池在当前状态下所能提供的最大充放电功率。这对于电动汽车等需要瞬间高功率输出的应用至关重要。SOP 估算需要考虑当前的 SOC、SOH、温度以及电池内阻等因素。BMS 会根据这些参数，动态地计算出电池在短时间内所能承受的最大充放电电流，并将其转化为功率信息。

4. 均衡管理

如前所述，均衡是 BMS 的重要功能。其工作原理可以概括为：

1. 电压监测： BMS 实时监测每一个单体电芯的电压。

2. 电压差评估： 比较所有电芯的电压，计算它们之间的电压差。

3. 启动均衡： 当电压差超过设定的阈值时，BMS 会启动均衡程序。

4. 能量分配： 如果是被动均衡，BMS 会打开电压最高电芯对应的放电回路，通过电阻消耗多余能量。如果是主动均衡，BMS 会将能量从高电压电芯转移到低电压电芯。

5. 循环往复： 均衡过程是一个持续的、动态的过程，BMS 会不断地监测电压，并在需要时启动均衡，直到所有电芯的电压达到一致或接近一致。

5. 故障诊断与保护

这是 BMS 最重要的安全功能。BMS 实时监控电池组的运行状态，并在以下几种异常情况发生时，立即采取保护措施：

• 过充保护： 当单体电芯电压超过设定的充电截止电压时，BMS 会立即切断充电回路。这是防止电池热失控的关键保护。

• 过放保护： 当单体电芯电压低于设定的放电截止电压时，BMS 会切断放电回路，防止电池因过放而造成永久性损伤。

• 过流保护： 当充放电电流超过安全阈值时，BMS 会切断回路。

• 过温/低温保护： 当电池温度超过或低于安全工作范围时，BMS 会采取断开充放电回路、启动热管理系统等措施。

• 短路保护： 在发生短路时，BMS 会迅速切断回路，防止大电流引发的严重后果。

• 绝缘故障检测： 在高压电池系统中，BMS 会监测电池组与车身之间的绝缘电阻，当绝缘性能下降时，会发出警告。

• 连接异常检测： BMS 会持续监测所有电压采样线的连接状态，以确保数据采集的准确性。

第三部分：BMS 的软件与通信

BMS 的软件是其功能实现的灵魂，而通信是其与外部世界互动的桥梁。

1. 软件架构

BMS 的软件通常采用分层设计，以提高系统的可维护性和可扩展性。

• 底层驱动层 (Driver Layer)： 负责直接与硬件交互，如 ADC 驱动、GPIO 驱动、通信协议驱动等。

• 算法层 (Algorithm Layer)： 核心部分，包含了 SOC/SOH 估算算法、均衡控制算法、热管理控制算法等。

• 应用层 (Application Layer)： 负责根据实际应用场景定义控制策略和业务逻辑，例如电动汽车的充放电策略、储能系统的削峰填谷策略等。

• 通信协议栈 (Communication Stack)： 负责处理与外部设备的通信，如 CAN 协议栈的解析和封装。

2. 通信协议

BMS 与外部设备的通信通常遵循特定的协议，如 CAN。一个完整的 CAN 报文通常包含 ID、数据长度和数据等字段。BMS 会将电池组的实时状态信息（如 SOC、电压、电流、温度等）封装成 CAN 报文，并通过 CAN 总线发送给车辆的其他控制器。同时，它也会接收来自外部的指令，如充电器的充电指令、车辆 ECU 的功率请求等。

第四部分：BMS 在不同领域的应用与挑战

1. 应用场景

BMS 的应用非常广泛，其功能和设计也因应用场景的不同而有所侧重。

• 电动汽车 (EV)： 这是 BMS 最重要的应用领域。电动汽车的 BMS 需要具备高精度、高可靠性、高安全性，并且要能承受大电流充放电，同时要与整车控制系统紧密配合。

• 储能系统 (ESS)： 储能系统的 BMS 主要关注电池的长寿命和高效能。它需要实现精确的 SOC/SOH 估算、高效的均衡管理，并与电网调度系统、能量管理系统 (EMS) 进行通信。

• 消费电子产品 (如手机、笔记本电脑)： 这里的 BMS 主要关注体积小、成本低、集成度高，并实现基础的过充过放保护。

• 电动工具/无人机： 这类应用的 BMS 需要承受高倍率放电，并提供可靠的过流和过温保护。

2. 挑战与未来发展

尽管 BMS 技术已经相对成熟，但仍面临着一些挑战和发展方向：

• 高精度估算： 在复杂工况下，如何实现更精准的 SOC/SOH 估算，特别是在电池老化和复杂温度环境下，仍然是一个难题。

• 智能诊断： 传统的 BMS 主要基于阈值进行保护，而未来的 BMS 将会更加“智能”，能够通过大数据和机器学习等技术，预测电池的健康风险，实现主动的故障预警和寿命预测。

• 无线 BMS： 无线 BMS 技术可以减少电池模组内部的线束，简化装配，提高可靠性。

• 更高集成度： 未来的 BMS 将会集成更多的功能，如无线通信、高精度测量芯片等，以实现更小的体积和更低的成本。

• 功能安全 (Functional Safety)： 随着电动汽车的普及，BMS 的功能安全要求越来越高，需要遵循 ISO 26262 等标准，确保在系统故障时不会引发危险。

结论

BMS 的工作原理是一个复杂而精密的系统工程，它通过强大的硬件平台和精妙的软件算法，实现了对电池组的全面监控、评估、保护和管理。从基础的电压电流采集，到复杂的 SOC/SOH 估算，再到关键的安全保护和热管理，BMS 确保了电池系统在各种严苛条件下都能安全、高效、可靠地运行。它是现代电池技术的基石，也是推动电动化和储能产业发展的关键技术。未来，随着人工智能、大数据和新材料技术的发展，BMS 将会变得更加智能、安全、高效，为我们的生活带来更多的便利和可能。
