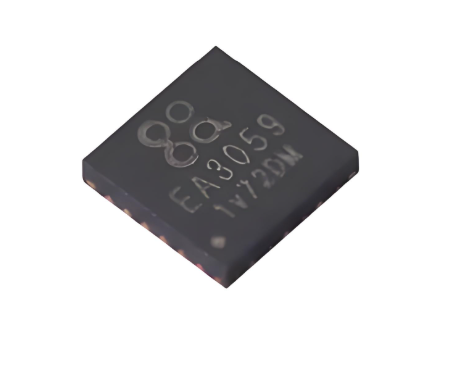

EA3059芯片详尽技术资料

EA3059是一款性能卓越、功能全面的电源管理集成电路，主要面向高效率、高功率密度的电源应用。该芯片集成了多种先进技术，旨在为各类电子设备提供稳定、可靠且高效的电源解决方案。其独特的设计使其在工业控制、通信设备、服务器、电动工具以及消费电子等多个领域具有广阔的应用前景。

一、 芯片概述与核心特性

EA3059芯片的核心优势在于其高度集成的功能和优化的性能指标。它采用先进的CMOS工艺制造，将多个关键功能模块集成在一个小巧的封装内，极大地简化了系统设计，并有效节省了PCB空间。芯片内部包含高精度的电压参考、多路可编程输出、完善的保护机制以及高效的功率转换电路。

主要特性：

• 高效率功率转换： EA3059内置了同步整流降压（Buck）转换器，能够实现高达95%以上的转换效率。这得益于其低导通电阻的集成MOSFET和优化的控制算法，显著降低了能量损耗，减少了系统的发热。

• 多路可编程输出： 芯片支持多路独立的电压输出，每路输出电压和电流限值均可通过外部元件或数字接口进行精确设定。这种灵活性使得EA3059能够同时满足系统中不同模块的供电需求，简化了BOM（物料清单）。

• 宽输入电压范围： 芯片支持较宽的输入电压范围，通常为4.5V至36V，使其能够适应多种不同的电源输入源，包括单节或多节锂电池、12V/24V总线等。

• 高精度电压参考： 内置的高精度电压参考源为芯片的正常工作和输出电压的稳定提供了基础。其温漂系数极低，确保了在宽温度范围内输出电压的稳定性和准确性。

• 全面的保护功能： EA3059集成了过压保护（OVP）、欠压锁定（UVLO）、过流保护（OCP）和过热保护（OTP）等多重保护机制。这些功能能够有效防止芯片和下游负载在异常情况下损坏，极大地提升了系统的可靠性和安全性。

• 低静态电流： 在待机或轻载模式下，EA3059的静态电流极低，有助于延长电池供电设备的续航时间。其休眠模式下的功耗更是达到了微安级，非常适合对功耗有严格要求的应用。

二、 核心功能模块深度解析

EA3059的卓越性能源于其内部各个功能模块的协同工作。深入了解这些模块的工作原理，有助于更好地进行应用设计。

1. 同步整流降压转换器

EA3059的同步整流降压转换器是其功率转换的核心。传统的降压转换器使用二极管进行整流，存在较大的正向压降，导致效率降低。EA3059则使用一个低导通电阻的PMOS或NMOS晶体管代替整流二极管，当电感器电流反向时，该晶体管导通，从而显著降低了功耗。这种同步整流技术在降压过程中，通过精确控制两个MOSFET的开关时序，实现了极高的转换效率，特别是在高负载和大电流应用中优势更为明显。转换器的开关频率可编程，允许设计者在效率和尺寸之间进行权衡。较高的开关频率可以减小电感和电容的尺寸，从而缩小整个电源模块的体积，但可能会对效率造成一定影响；较低的开关频率则有助于提升效率，但需要更大的外部元件。

2. 恒定导通时间（COT）控制模式

EA3059采用了恒定导通时间（Constant On-Time, COT） 控制模式，这是一种非线性控制技术，相比于传统的峰值电流模式或电压模式控制，具有更快的瞬态响应速度。在COT模式下，当输出电压低于设定的阈值时，芯片会开启高侧开关管并保持一个固定的导通时间。当导通时间结束后，芯片会等待直到输出电压再次降至阈值以下，然后重复该周期。这种控制方式不需要复杂的环路补偿网络，简化了设计。同时，由于其快速的响应特性，对于负载瞬态变化引起的电压跌落或过冲，COT模式能够迅速作出反应，将输出电压稳定在目标值附近，因此特别适用于对动态性能要求较高的CPU、GPU或DDR内存供电。此外，COT模式下的纹波控制也更为简单，通过合理选择外部电容，可以获得平滑的输出电压。

3. 多路可编程输出与电流共享

EA3059的另一个强大之处在于其多路输出能力。芯片内部集成了多个独立的转换器通道，每个通道都可以通过外部电阻分压网络设定其输出电压。例如，一路可以配置为5V用于USB接口供电，另一路可以配置为3.3V用于数字逻辑电路，还有一路可以配置为1.8V用于内核供电。这种设计使得单个EA3059芯片可以替代多个独立的降压芯片，极大地减少了系统成本和PCB面积。更重要的是，芯片支持多路输出之间的电流共享（Current Sharing） 功能。当某个输出通道的负载需求增加时，芯片可以自动调整其他通道的输出，确保总功率的合理分配，避免单路过载。这对于需要多路冗余或动态负载分配的应用至关重要。

4. 完备的保护机制

为了确保系统在各种异常情况下的安全，EA3059集成了多种保护功能。

• 过流保护（OCP）： 芯片实时监测输出电流，当电流超过预设阈值时，会触发保护机制。保护模式通常为打嗝模式（Hiccup Mode） 或限流模式（Foldback Current Limiting） 。在打嗝模式下，芯片会关断输出，等待一小段时间后再次尝试启动。如果故障仍然存在，则重复该过程，直至故障排除。这种模式可以有效降低系统在短路或过载情况下的平均功耗，避免芯片过热。

• 过压保护（OVP）： 当输出电压意外升高到危险水平时，OVP功能会立即触发，关断输出，保护下游敏感负载免受高压冲击。

• 欠压锁定（UVLO）： 在输入电压低于最低工作电压时，UVLO功能会阻止芯片启动，确保芯片在稳定的电压环境下工作，避免因输入电压不稳导致的异常行为。

• 过热保护（OTP）： 芯片内部的温度传感器实时监测芯片的温度。当温度超过预设的临界值时，OTP会关断芯片，防止因过热而导致的永久性损坏。当温度降至安全水平后，芯片会自动恢复工作。

这些保护机制共同构筑了一道坚固的防线，确保了EA3059及其所供电的系统在严苛环境下的长期可靠运行。

三、 应用设计与外围元件选型

正确的外围元件选型对于充分发挥EA3059的性能至关重要。本节将详细介绍在设计过程中需要重点考虑的关键元件。

1. 输入电容与输出电容

输入电容（CIN） 的作用是平滑输入电压，滤除输入端的噪声，并为高侧MOSFET的开关提供瞬时大电流。通常选择低ESR（等效串联电阻）和低ESL（等效串联电感）的陶瓷电容（MLCC），以确保在开关瞬态期间输入电压的稳定性。如果输入电源是电池或其他高阻抗源，建议在输入端并联一个较大的电解电容，以吸收更多的纹波。

输出电容（COUT） 的作用是存储能量，平滑输出电压，并满足负载的瞬态电流需求。同样，推荐使用低ESR的MLCC电容，因为其ESR是影响输出纹波和瞬态响应的主要因素。为了获得更低的输出纹波，可以在MLCC电容旁并联一个钽电容或电解电容，但需要注意其ESR特性。在选择输出电容时，还需考虑其容值在直流偏压下的变化，MLCC电容的容值会随着直流偏压的增加而显著下降，因此需要留有足够的裕量。

2. 电感（L）

电感是降压转换器中的关键储能元件。电感的选择需要综合考虑其感值、饱和电流、直流电阻（DCR）和尺寸。

• 感值（Inductance）： 感值决定了电感电流的纹波大小。较小的感值会产生较大的电流纹波，这会增加损耗并可能导致过流保护误触发。较大的感值则会减小电流纹波，但会降低瞬态响应速度，并增加电感的物理尺寸。通常，感值的选择应使得电感纹波电流约为最大输出电流的20%到40%。

• 饱和电流（Saturation Current）： 饱和电流是电感能够通过的最大电流，超过该电流后，电感的感值会迅速下降，导致性能恶化。选择的电感饱和电流必须大于峰值电感电流，峰值电感电流等于最大输出电流加上一半的电感纹波电流。

• 直流电阻（DCR）： DCR是电感的内部电阻，其大小直接影响电感的损耗。DCR越小，效率越高。

3. 反馈电阻与频率设定电阻

反馈电阻（Feedback Resistors） 用于设定降压转换器的输出电压。EA3059的内部反馈环路通常有一个固定的参考电压（VREF）。通过一个电阻分压网络，将输出电压的一部分反馈到芯片的反馈引脚（FB）。输出电压的计算公式为：VOUT=VREF∗(1+R1/R2)，其中R1和R2是分压电阻。为了保证电压设定的精度，通常推荐使用高精度的薄膜电阻。

频率设定电阻（RT） 用于设定芯片的开关频率。通过在RT引脚连接一个电阻到地，可以改变内部振荡器的频率。更高的开关频率允许使用更小的电感和电容，从而缩小PCB面积，但可能会牺牲一些效率。设计者可以根据应用的需求在效率和尺寸之间进行平衡。

四、 热管理与PCB布局

良好的热管理和PCB布局是确保EA3059芯片性能和可靠性的关键。由于其高功率密度，芯片在工作时会产生热量，如果不及时散热，可能会触发过热保护，甚至导致损坏。

1. 热管理

• 散热路径： EA3059通常采用带有散热焊盘的封装（如QFN）。在PCB设计中，必须在芯片底部的散热焊盘下铺设大面积的铜平面，并打上多个过孔（Thermal Vias），将热量传导到PCB的内层和底层，利用整块PCB作为散热器。

• 气流： 在高功率应用中，如果自然散热不足，可以考虑在芯片上方设置散热片或增加风扇，以强制对流散热。

• 功耗估算： 在设计初期，应准确估算芯片的功耗。功耗主要由开关损耗、传导损耗和静态功耗组成。通过计算总功耗，可以评估所需的散热面积和措施。

2. PCB布局指南

• 功率回路最小化： 将输入电容、芯片的功率引脚和电感尽可能地靠近放置，以减小高频电流回路的面积。高频回路面积过大会产生EMI（电磁干扰）和RFI（射频干扰），影响系统其他部分的正常工作。

• 地线布局： 将模拟地和数字地分开，然后在一个单点汇合，以避免数字信号噪声对模拟部分的干扰。芯片底部的散热焊盘应连接到功率地，并通过多个过孔连接到大面积的地平面。

• 反馈回路布线： 反馈引脚（FB）的布线应远离任何噪声源，如电感和开关节点。反馈电阻分压网络应直接连接到输出电容的引脚，以确保反馈电压的准确性。

• 开关节点（SW）布线： 开关节点（SW）是高频、高dv/dt的节点，应尽可能地短而粗，以减小寄生电感和电阻。避免将敏感信号线（如反馈线）布置在开关节点附近或下方。

五、 典型应用场景与未来展望

EA3059凭借其卓越的性能和灵活性，在多个领域都有广泛的应用。

1. 工业控制与自动化

在工业控制系统中，需要为各种传感器、执行器和控制器提供稳定可靠的电源。EA3059的宽输入电压范围和高可靠性使其成为理想的选择。例如，它可以从24V工业总线直接降压，为PLC（可编程逻辑控制器）、伺服驱动器和I/O模块等提供3.3V、5V或12V的电源。

2. 通信设备与网络基础设施

通信基站、路由器和交换机等设备对电源效率和功率密度有很高要求。EA3059可以为这些设备中的FPGA、ASIC和CPU提供高效的供电，减少系统发热，并提高整体可靠性。其多路输出能力还可以简化复杂的电源树设计。

3. 消费电子与移动设备

在笔记本电脑、平板电脑和高性能数码相机等消费电子产品中，EA3059可以作为主电源芯片，为处理器、内存和外设等提供稳定的供电。其低静态电流特性有助于延长电池续航时间。

4. 汽车电子

随着汽车电动化和智能化的发展，对高效率、高可靠性的电源管理芯片需求日益增加。EA3059可以用于汽车信息娱乐系统、ADAS（高级驾驶辅助系统）以及其他车内电子模块的电源。

未来展望：

随着物联网、人工智能和边缘计算的快速发展，对电源管理芯片的要求将越来越高。未来的EA3059系列产品可能会集成更多的数字功能，如I2C或SPI接口，允许更精确的电压、电流和开关频率的数字编程。同时，芯片的功率密度将进一步提高，封装尺寸将更小，以适应日益紧凑的电子产品设计。高集成度、高效率和智能化将是EA3059芯片未来的发展方向。
