2N3055功放管：經典音頻功率放大器的基石

2N3055，作為電子元件歷史上的一款經典型號，其地位如同汽車界的福特T型車，或電腦界的IBM PC。這款由美國無線電公司（RCA）於20世紀60年代末推出的矽NPN功率晶體管，以其堅固耐用、性能穩定、價格實惠等特點，迅速成為音頻功率放大器、穩壓電源、開關電路等領域的標配。儘管時光荏苒，更新、更高效的晶體管不斷湧現，2N3055仍以其獨特的魅力，在廣大電子愛好者和維修人員心中佔據著一席之地。

一、 2N3055核心參數解析

要深入了解2N3055的性能，必須從其關鍵的電氣參數入手。這些參數不僅定義了它的工作極限，也決定了它在不同電路中的表現。

1. 絕對最大額定值 (Absolute Maximum Ratings)

這些參數是2N3055在任何情況下都不能超過的電壓、電流和功率值。一旦超過，晶體管可能會永久損壞。

• 集電極-基極電壓 (VCBO): 100V。這是集電極與基極之間所能承受的最大反向電壓。在放大器設計中，需要確保集電極電壓的峰值不超過此值。

• 集電極-發射極電壓 (VCEO): 60V。這是晶體管處於開路基極狀態下，集電極與發射極之間所能承受的最大電壓。在實際應用中，這是最常被關注的電壓參數，直接關係到電源電壓的選擇。

• 發射極-基極電壓 (VEBO): 7V。發射極與基極之間所能承受的最大反向電壓。

• 集電極連續直流電流 (IC): 15A。這是2N3055在正常散熱條件下，集電極所能承載的最大連續電流。這使得它非常適合用於大功率音頻放大器。

• 基極連續直流電流 (IB): 7A。基極所能承載的最大連續電流。在實際應用中，基極電流通常遠小於此值。

• 集電極功耗 (PC): 115W (在 TC=25∘C 外殼溫度下)。這是晶體管所能耗散的最大功率。這個參數至關重要，它決定了散熱器的尺寸和效能。當晶體管工作時，集電極電流和集電極-發射極電壓的乘積就是其功耗，設計時必須確保其遠小於115W，並配備足夠大的散熱器。

2. 熱阻參數 (Thermal Resistance)

熱阻是衡量晶體管散熱能力的重要指標，單位是 ∘C/W。熱阻越小，散熱能力越強。

• 結-殼熱阻 (RθJC): 1.52 ∘C/W。這表示每瓦特功耗會使晶體管內部PN結的溫度升高1.52攝氏度。這個參數是晶體管本身固有的，無法改變。

• 結-環境熱阻 (RθJA): 30 ∘C/W (無散熱器)。這表示在不使用散熱器時，晶體管每瓦特功耗會使結溫升高30攝氏度。由此可見，2N3055在高功率應用中必須搭配散熱器使用。

3. 動態電氣特性 (Dynamic Electrical Characteristics)

這些參數描述了2N3055在實際工作中的性能，包括放大能力和頻率響應。

• 直流電流增益 (hFE 或 β): 在 IC=4A,VCE=4V 時，hFE 通常在20到70之間。hFE是集電極電流與基極電流的比值，表示晶體管的放大倍數。需要注意的是，hFE會隨著電流和溫度的變化而變化，因此在設計電路時不能僅依賴一個固定值。

• 增益-帶寬積 (fT): 典型值為2.5MHz。fT是衡量晶體管高頻性能的重要指標，表示當電流增益降至1時的頻率。2N3055的 fT 相對較低，這使得它不適合高頻射頻電路，但對於音頻頻率範圍（20Hz-20kHz）來說綽綽有餘。

二、 2N3055的典型應用

2N3055以其出色的綜合性能，在多個領域找到了廣泛的應用。

1. 音頻功率放大器

這是2N3055最經典、最廣為人知的應用。在許多上世紀七八十年代的Hi-Fi音響和吉他音箱中，2N3055是輸出級功率放大管的首選。

• B類或AB類放大器: 2N3055通常用於推挽式輸出的B類或AB類放大電路。這種設計可以有效提高效率，減少靜態功耗，同時提供足夠的輸出功率。它的高電流承載能力（15A）使其能夠輕鬆驅動低阻抗的揚聲器。

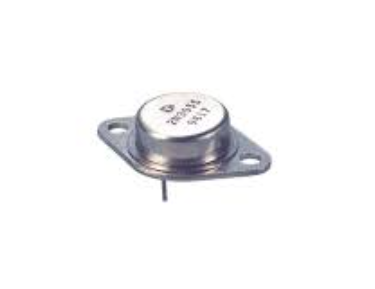

• 堅固耐用: 2N3055採用了TO-3金屬封裝，這種封裝不僅散熱效果好，而且機械強度高，能夠承受較大的衝擊和振動，非常適合專業音響設備。

2. 穩壓電源

在線性穩壓電源中，2N3055常被用作串聯調整管（pass transistor）。

• 高電流輸出: 憑藉其15A的集電極電流能力，2N3055可以輕鬆處理大電流負載，為實驗室電源、工業控制設備等提供穩定可靠的電壓。

• 低噪聲: 由於其是雙極型晶體管，與開關電源中的MOSFET相比，線性穩壓電源的輸出噪聲通常更低，更適合對電源質量要求較高的場合，如音頻設備或精密儀器。

3. 其他應用

• 直流電動機控制: 2N3055可用於控制直流電動機的轉速，其高電流和高功率能力使其能夠驅動中小型電機。

• 開關電路: 雖然其開關速度相對較慢，但在一些對速度要求不高的中高功率開關應用中，2N3055依然可以發揮作用。

三、 2N3055的優勢與局限性

儘管2N3055是一款優秀的晶體管，但它也並非完美無缺。了解其優勢和局限性，有助於我們在設計和維修時做出正確的選擇。

1. 優勢

• 高可靠性: TO-3金屬封裝提供了卓越的散熱性能和機械強度。

• 高功率承載能力: 115W的功耗和15A的電流能力使其能夠勝任許多大功率應用。

• 穩定性好: 矽晶體管的熱穩定性優於早期的鍺晶體管，不易因溫度升高而發生熱失控。

• 價格實惠、來源廣泛: 由於生產歷史悠久、製造工藝成熟，2N3055及其兼容產品價格低廉，且在全球範圍內供應充足。

2. 局限性

• hFE的一致性差: 不同批次、甚至同一批次的2N3055，其hFE值可能存在較大差異。這要求電路設計必須具有足夠的魯棒性，能夠適應hFE的變化。

• 高頻性能差: 2.5MHz的 fT 限制了其在射頻（RF）或高速開關電路中的應用。

• 體積大、重量重: TO-3金屬封裝相對於現代塑料封裝的晶體管，體積更大、重量更重，不適合小型化和便攜式設備。

• 二次擊穿現象: 雙極型功率晶體管存在二次擊穿（second breakdown）現象，這是指在集電極-發射極電壓和集電極電流同時達到一定值時，晶體管內部電流會集中在一個極小的區域，導致局部過熱並最終失效。在設計大功率電路時，必須特別注意安全工作區（SOA，Safe Operating Area）圖，避免進入危險區域。

四、 2N3055的替代品與發展

隨著半導體技術的進步，許多新型晶體管已經在性能上超越了2N3055。

• MJ15024/MJ15025: 這對互補晶體管是2N3055的直接替代品，通常用於B類推挽放大器。它們的性能參數與2N3055相似，但通常具有更好的線性度和更高的功耗能力。

• MOSFET: 現代功率放大器和開關電源更多地採用功率MOSFET。MOSFET具有更高的開關速度、更好的溫度穩定性（負溫度係數，不易熱失控）以及更簡單的驅動電路。例如，IRFP240、IRFP9240等型號在音頻放大器領域非常受歡迎。

總而言之，2N3055作為一款時代的標誌性產品，其優點和局限性都非常鮮明。它見證了電子工業的發展，並至今仍以其獨特的價值，在某些特定的應用領域和電子愛好者群體中延續著生命。對於初學者來說，研究2N3055的電路設計和工作原理，是理解功率晶體管和音頻放大器設計的絕佳入門。
