LM358DR引脚图及功能详解

LM358DR是一款非常常见的双路运算放大器，属于LM358系列中的一个封装版本，常用于各种电子电路中，如信号放大、电压比较、滤波器等。它的普及性得益于其低功耗、单电源供电能力以及良好的性能。本文将详细介绍LM358DR的引脚图、各个引脚的功能，并深入探讨其内部结构、工作原理、典型应用电路以及在实际设计中的注意事项。

一、 LM358DR引脚图

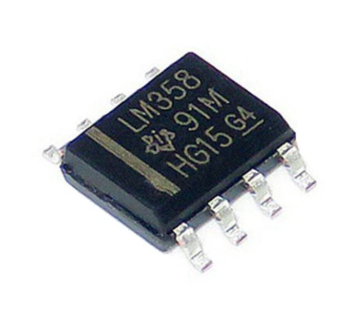

LM358DR是SOIC-8封装，也就是常说的8引脚表面贴装式封装。这种封装体积小巧，适合现代电子设备的高密度集成需求。理解其引脚图是正确使用它的前提。LM358DR的引脚编号遵循标准的集成电路封装规则，从芯片顶部的标记点（通常是一个小圆点或凹槽）开始，逆时针方向依次编号。

引脚分布如下：

• 引脚1： OUT1（第一个运算放大器的输出）

• 引脚2： IN1-（第一个运算放大器的反相输入端）

• 引脚3： IN1+（第一个运算放大器的同相输入端）

• 引脚4： GND（接地端，或负电源V-）

• 引脚5： IN2+（第二个运算放大器的同相输入端）

• 引脚6： IN2-（第二个运算放大器的反相输入端）

• 引脚7： OUT2（第二个运算放大器的输出）

• 引脚8： VCC（正电源端，或V+）

这个引脚图的设计使得两个独立的运算放大器共用电源和地，极大地简化了电路布线。引脚1、2、3构成第一个运放单元，引脚5、6、7构成第二个运放单元。这种对称的布局也方便了电路设计者在PCB布板时的优化。了解每个引脚的具体位置和功能，对于避免接线错误至关重要。

二、 各引脚功能详解

每个引脚在LM358DR的正常工作中都扮演着不可或缺的角色，它们共同协作，完成信号处理任务。

1. VCC（引脚8）：正电源端

VCC是LM358DR的正电源输入引脚。LM358系列的一大特点是支持单电源供电，即VCC引脚接一个正电压，而GND（引脚4）接地。当然，它也支持双电源供电，在这种情况下，VCC接正电源（例如+12V），GND接负电源（例如-12V），这种模式下可以处理正负双向信号。LM358的工作电压范围非常宽，通常为3V到32V。在单电源供电时，最低电压可以低至3V，这使得它非常适合电池供电的便携式设备。需要注意的是，正电源电压不能超过其最大额定值，否则可能导致芯片损坏。为了保证稳定工作，通常会在VCC引脚附近并联一个去耦电容，以滤除电源线上的高频噪声。这个电容的选择一般为0.1μF或104电容。

2. GND（引脚4）：接地端或负电源端

GND引脚是LM358DR的负电源输入端。在单电源供电模式下，此引脚直接连接到电路的公共地，即0V电位。在双电源供电模式下，此引脚连接到负电源，例如-12V。这是LM358能够处理单极性信号（单电源）或双极性信号（双电源）的关键所在。与其他运算放大器不同的是，LM358的输入和输出都可以靠近地电位，这使其在单电源应用中尤为灵活。例如，它的输入共模电压范围可以包含地电位，其输出电压也可以摆动到地电位附近，这对于处理来自传感器等仅产生正电压信号的电路非常方便。

3. IN1+（引脚3）和 IN2+（引脚5）：同相输入端

这是两个独立运算放大器的同相输入端。当输入信号从这两个引脚接入时，输出信号将与输入信号同相。例如，如果IN+电压上升，则OUT引脚的电压也会上升（在负反馈电路中）。同相输入端的电压，与反相输入端的电压共同决定了运算放大器的输出状态。在负反馈电路中，当IN+与IN-两端的电压相等时，电路处于平衡状态。如果IN+的电压略高于IN-，输出电压将朝着正电源方向变化；反之，则朝着负电源方向变化。

4. IN1-（引脚2）和 IN2-（引脚6）：反相输入端

这是两个独立运算放大器的反相输入端。当输入信号从这两个引脚接入时，输出信号将与输入信号反相。例如，如果IN-电压上升，则OUT引脚的电压会下降。在大多数负反馈应用中，IN-引脚连接着反馈电阻，将一部分输出信号反馈回输入端，从而形成闭环，稳定增益。例如，在反相放大器中，输入信号通过电阻连接到IN-，输出通过另一个电阻连接到IN-，形成负反馈，实现稳定的增益。

5. OUT1（引脚1）和 OUT2（引脚7）：输出端

这是两个独立运算放大器的输出端。输出电压的变化范围通常是从地电位（或负电源电压）到略低于正电源电压（VCC）的范围。这被称为“准轨至轨输出”（Quasi-Rail-to-Rail Output）。LM358的输出级设计使得它在单电源供电时，输出电压能够下摆到地电位附近，但不能完全达到VCC。通常，其输出最高电压比VCC低约1.5V。例如，如果VCC为12V，输出最高电压可能只有10.5V左右。这一点在设计中需要特别注意，特别是当需要输出信号达到满量程时，可能需要选择其他类型的运算放大器。

6. LM358的内部结构和工作原理

LM358的内部包含两个独立的、具有高增益的差分放大器。每个运放单元都由几个晶体管构成，包括输入级、中间级和输出级。输入级通常是一个差分对，用于比较IN+和IN-的电压差，这是运放的基本功能。中间级提供额外的增益，并进行电平转换。输出级则用于驱动负载，提供足够的电流输出能力。LM358的输出级是推挽式（Push-Pull）设计，可以有效地驱动电阻性或容性负载。它的内部结构是为低功耗应用而优化的，静态电流很小，因此非常适合长期工作在低功耗模式下的电路。

三、 LM358DR典型应用

LM358DR以其灵活性和通用性，在电子设计中有着广泛的应用。

1. 信号放大器

这是运算放大器最基本的应用之一。LM358可以配置成多种放大器类型，如反相放大器、同相放大器和差分放大器。

• 反相放大器： 输入信号通过电阻接入反相输入端，输出信号通过反馈电阻连接到反相输入端。增益由两个电阻的比值决定，公式为Av=−Rf/Rin。

• 同相放大器： 输入信号接入同相输入端，反相输入端通过电阻接地，并连接一个反馈电阻。增益公式为Av=1+Rf/R1。

• 差分放大器： 同时使用同相和反相输入端，用于放大两个输入电压的差值。这种电路常用于消除共模噪声。

2. 电压比较器

虽然LM358是一个运算放大器，但它也可以用作电压比较器。在这种应用中，它通常工作在开环（没有负反馈）状态。当同相输入端的电压高于反相输入端的电压时，输出端会迅速摆向正电源电压（VCC）；当同相输入端的电压低于反相输入端的电压时，输出端则会摆向负电源电压（GND）。这种特性使得LM358可以用来检测电压阈值，实现过压或欠压保护、电平转换等功能。但是，需要注意的是，与专用的比较器（如LM339）相比，LM358的速度较慢，不适合高速比较应用。

3. 有源滤波器

利用LM358，可以构建各种有源滤波器，如低通、高通、带通和带阻滤波器。有源滤波器相比无源滤波器（由电阻、电容、电感组成）的优点是，它们可以提供增益，并且不会像无源滤波器那样损耗信号。例如，一个简单的二阶巴特沃斯低通滤波器就可以用LM358、两个电阻和两个电容实现。这种滤波器在音频处理、信号调理等领域非常有用。

4. 信号调理电路

在传感器应用中，LM358常用于对微弱信号进行放大和处理。例如，来自热敏电阻、光敏电阻等传感器的信号通常很微弱且是非线性的，LM358可以用来放大这些信号，并通过设计合适的电路进行线性化处理，以便后续的AD转换或微控制器处理。

四、 设计与应用注意事项

虽然LM358DR使用简单，但在实际设计中仍需注意一些关键点，以确保电路的稳定性和性能。

1. 电源去耦

这是任何集成电路设计的最佳实践。在LM358DR的VCC和GND引脚之间，应尽可能近地放置一个0.1μF的陶瓷电容。这个电容的作用是为芯片提供一个低阻抗的高频旁路，吸收芯片工作时产生的瞬态电流，防止电源线上的高频噪声影响芯片的性能，特别是当负载变化时。

2. 负载驱动能力

LM358的输出级可以提供一定的电流驱动能力，通常在几十毫安的范围内。然而，过大的负载电流可能导致输出电压摆幅减小，甚至损坏芯片。在驱动大电流负载（例如LED阵列、继电器等）时，应在LM358的输出端添加一个驱动级，如晶体管或达林顿管，以分担负载电流。

3. 输入共模电压范围

LM358的输入共模电压范围（Input Common Mode Voltage Range）是指其输入端可以有效工作的电压范围。对于LM358，这个范围可以包含地电位，但不能超过VCC。具体来说，其共模电压范围是从GND到VCC减去1.5V左右。如果输入信号超过这个范围，将导致运放失真或无法正常工作。

4. 增益带宽积（Gain Bandwidth Product, GBP）

LM358的增益带宽积是衡量其频率响应特性的一个重要参数。对于LM358，GBP通常为1MHz。这意味着，当增益为1时，其带宽为1MHz；当增益为10时，带宽将降至100kHz。因此，在高增益应用中，LM358的有效工作频率将受到限制。如果需要处理高频信号，需要选择具有更高GBP的运算放大器。

5. 自激振荡

在负反馈电路中，如果相位裕度不足，电路可能会发生自激振荡。这通常表现为输出端出现高频振荡波形。常见的原因包括：负载电容过大、反馈路径中的寄生电容或电感、以及不合理的布线。为了防止自激，可以在输出端串联一个小电阻（如10Ω-100Ω）来隔离容性负载，并在反馈路径中增加补偿电容。

6. 虚地

在单电源供电应用中，为了处理双极性信号或需要一个参考点时，常常需要创建一个“虚地”（Virtual Ground）。虚地通常由两个分压电阻和一个电容构成，将电源电压分成两半，例如将12V分为6V作为虚地。然后将虚地作为信号的参考点。这种方法使得LM358在单电源下也能像双电源一样工作。

7. 芯片散热

在大多数低功耗应用中，LM358的功耗非常小，不需要考虑散热。但如果负载电流较大，导致芯片功耗增加，特别是在高温环境下，可能需要采取散热措施，例如在PCB上增加铜箔面积，以帮助散热。

五、 LM358DR与LM358系列的其他封装版本

LM358是一个庞大的系列，LM358DR只是其中的一个具体型号。字母“D”通常代表SOIC封装，“R”可能表示卷带包装（Tape and Reel）。除了SOIC-8封装，LM358还有其他封装形式，例如：

• LM358N/LM358P： 8引脚DIP封装（Dual In-line Package），也称为双列直插式封装。这种封装体积较大，但方便在面包板或穿孔板上进行原型设计和实验。

• LM358M： SOP封装，与SOIC类似，但尺寸可能略有不同。

• LM358DT： SOT-23封装，体积更小，适用于对空间要求非常苛刻的微型设备。

尽管封装不同，但它们内部的电路结构和基本电气特性都是相同的。因此，从功能上讲，LM358DR与LM358N或LM358M是完全兼容的，只是在物理尺寸和安装方式上有所区别。在选择时，需要根据产品的具体需求（如PCB尺寸、生产工艺等）来决定使用哪种封装。

六、 LM358DR的优缺点总结

优点：

• 宽工作电压范围： 支持单电源或双电源供电，电压范围从3V到32V，应用灵活。

• 低功耗： 静态电流很小，非常适合电池供电和低功耗设计。

• 输入共模电压范围包含地电位： 使得在单电源供电下可以处理接近地电位的信号。

• 双通道设计： 单个芯片内部包含两个独立的运放，节省了PCB空间和成本。

• 低成本： 作为一款通用型运放，其价格非常低廉，是大量生产的首选。

缺点：

• 准轨至轨输出： 输出电压无法达到正电源电压，这在某些应用中可能是一个限制。

• 低增益带宽积： 不适合高频信号处理，其带宽受限于增益。

• 速度较慢： 作为比较器使用时，响应速度不如专用的比较器芯片。

• 输入失调电压： 存在一定的输入失调电压，虽然在大多数应用中可以忽略，但在高精度测量中可能需要进行校准。

七、 结论

LM358DR是一款功能强大、应用广泛的通用型双路运算放大器。通过深入了解其引脚图和功能，我们可以更好地利用其低功耗、宽电压范围和双通道的优势，设计出各种复杂的模拟电路。从基本的信号放大到精密的滤波器，再到电压比较和信号调理，LM358DR都能胜任。然而，正如任何电子元件一样，它也有其局限性，特别是在高频和高精度应用中。因此，在实际设计中，必须综合考虑其优缺点，并采取适当的设计技巧（如电源去耦、负载隔离等）来确保电路的稳定性和性能。掌握LM358DR的详细特性，对于任何从事电子工程或爱好电子制作的人来说，都是一项基本而重要的技能。
