ATmega328P微控制器数据手册深度解析

一、概述与核心特性

ATmega328P是Microchip Technology（原Atmel公司）推出的基于AVR增强型RISC架构的8位高性能微控制器，其核心设计融合了低功耗与高集成度特性，成为嵌入式系统开发领域的标杆产品。作为Arduino Uno、Nano等开发板的核心芯片，该微控制器凭借32KB Flash存储器、2KB SRAM和1KB EEPROM的存储配置，以及20MHz主频下20MIPS的运算能力，在智能家居、工业控制、物联网终端等领域得到广泛应用。

其架构优势体现在32个8位通用寄存器与算术逻辑单元（ALU）的直接连接，使得单周期指令执行效率较传统CISC架构提升10倍。例如，在执行数字信号处理任务时，其硬件乘法器仅需2个时钟周期即可完成16位乘法运算，而传统8位MCU通常需要数十个周期。此外，片内集成的6通道PWM、8通道10位ADC及全速USB兼容的UART接口，使其在电机控制、传感器数据采集等场景中表现出色。

二、电气特性与电源管理

1. 供电系统设计

ATmega328P支持1.8V至5.5V宽电压工作范围，其中5V标称电压下性能最优，3.3V系统兼容性则使其成为低功耗应用的理想选择。在电池供电场景中，其功耗表现尤为突出：1MHz主频、1.8V电压下，活跃模式电流仅0.2mA，掉电模式更可低至0.1μA。例如，在环境监测设备中，通过配置省电模式与32kHz RTC时钟，可实现数年续航。

电源稳定性对系统可靠性至关重要。当输入电压波动超过±10%时，建议采用LP2985等低压差稳压器配合0.1μF陶瓷电容与10μF钽电容组成滤波电路。数据手册明确指出，在ADC采样期间，电源噪声需控制在50mV以内，否则将导致采样误差超过1LSB。

2. 输入输出特性

单个I/O引脚最大源/灌电流为20mA，但需注意PD0-PD7与PB0-PB7端口组的总电流限制。例如，在驱动LED矩阵时，若同时点亮8个引脚，每个引脚电流应控制在15mA以内以避免过热。输入阈值电压采用TTL兼容设计：逻辑高电平最低为0.7Vcc，逻辑低电平最高为0.3Vcc，这种设计使其能直接与5V/3.3V混合系统接口。

输出特性方面，源模式（输出低电平）下电压降小于0.6V，灌模式（输出高电平）下电压升高于4.2V。在驱动继电器等感性负载时，需并联1N4148二极管抑制反电动势。数据手册特别强调，未使用的I/O引脚应配置为输出或启用内部上拉电阻，避免悬空状态引发额外功耗。

三、时钟系统与配置

1. 时钟源选择

ATmega328P提供四种时钟方案：

内部1MHz RC振荡器：启动时间仅6μs，适用于低成本应用，但精度±10%
内部8MHz RC振荡器：需通过熔丝位激活，精度±5%
外部晶振：支持32.768kHz至20MHz频率范围，典型配置为16MHz晶振配合22pF负载电容
外部时钟输入：可直接接入方波信号，适用于需要精确同步的分布式系统

在无线传感器网络节点设计中，采用32.768kHz晶振驱动RTC，可使睡眠模式电流降至0.3μA，同时保持时间基准。而工业控制场景中，16MHz外部晶振配合PLL倍频，可实现20MHz主频，满足实时性要求。

2. 时钟预分频配置

通过CLKPR寄存器可实现1/2至1/256的分频调节。例如，在低功耗应用中，可将系统时钟分频至125kHz，使ADC采样间隔延长至8μs，功耗降低至50μA。数据手册提供详细时序图，指导开发者根据任务需求动态调整时钟频率。

四、存储器架构与编程

1. 非易失性存储器

Flash程序存储器：32KB容量支持10,000次擦写循环，采用页擦除（64字节/页）与字节编程模式。Bootloader区可通过熔丝位独立锁定，防止程序被意外覆盖。
EEPROM：1KB容量支持100,000次擦写，数据保持时间在85℃下达20年。典型应用包括存储设备配置参数、校准系数等需要长期保存的数据。
SRAM：2KB容量提供零等待状态访问，在20MHz主频下数据传输速率达40Mbps。需注意堆栈指针初始值设置，避免溢出导致程序崩溃。

2. 编程接口与安全

支持ISP（In-System Programming）与IAP（In-Application Programming）两种模式。ISP通过SPI接口实现，需连接MOSI、MISO、SCK与RESET引脚；IAP则允许程序运行时自我更新，适用于远程固件升级场景。安全方面，可通过熔丝位设置：

禁止外部复位
启用JTAG调试接口锁定
设置启动密码防止非法读取Flash内容

数据手册提供完整的编程算法时序，例如擦除Flash页需先写入0x80地址，再发送0x30命令字，最后写入64字节数据。

五、外设模块详解

1. 定时器/计数器

Timer0：8位定时器，支持快速PWM模式，频率可达20MHz/256=78.125kHz，常用于LED调光或蜂鸣器驱动。
Timer1：16位定时器，具备输入捕获功能，可精确测量脉冲宽度。在超声波测距应用中，通过捕获回波信号上升沿，可计算距离误差小于1mm。
Timer2：8位异步定时器，可由32.768kHz晶振独立驱动，为RTC提供精确时间基准。

2. 模拟接口

8通道10位ADC支持单端/差分输入模式，采样率可达15kSPS。在土壤湿度检测中，通过配置ADC参考电压为内部1.1V，可提高低量程测量精度。比较器模块具备滞回特性，可有效抑制输入噪声，典型应用包括过压保护电路设计。

3. 通信接口

USART：支持全双工异步通信，波特率误差小于2%。在433MHz无线模块通信中，通过配置9600波特率与8N1格式，实现稳定数据传输。
SPI：主从模式均可配置，最高时钟频率达fosc/4。在连接SD卡时，需设置CS引脚为低电平，并通过MOSI/MISO引脚传输数据。
I2C：支持100kHz标准模式与400kHz快速模式，在连接BMP280气压传感器时，需配置SDA/SCL引脚上拉电阻为4.7kΩ。

六、中断系统与唤醒机制

ATmega328P提供24个中断源，包括外部引脚中断、定时器溢出中断、ADC转换完成中断等。在智能门锁设计中，通过配置INT0引脚为下降沿触发，可在检测到门磁信号变化时立即唤醒MCU。唤醒时间方面，从掉电模式到活跃模式仅需6μs，远优于传统MCU的毫秒级响应。

看门狗定时器（WDT）具备独立128kHz振荡器，可配置超时周期从16ms至8s。在无人机飞控系统中，通过每500ms喂狗一次，可有效防止程序跑飞导致的坠机事故。

七、封装与可靠性设计

1. 封装选项

提供PDIP-28、TQFP-32、QFN-32三种封装形式：

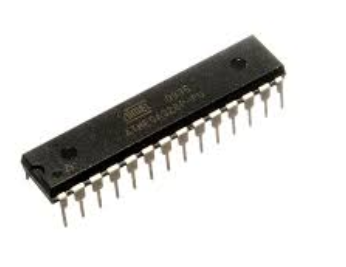

PDIP-28：适合手工焊接与原型开发，引脚间距2.54mm
TQFP-32：0.8mm引脚间距，适合自动化贴片生产
QFN-32：无引脚设计，散热性能优异，适用于高密度布局

2. 可靠性保障

工作温度范围覆盖-40℃至85℃，ESD防护等级达HBM 8kV。在汽车电子应用中，通过AEC-Q100认证的ATmega328P-AU型号，可承受-40℃至125℃极端环境。数据手册提供完整的可靠性测试报告，包括高温存储（125℃/1000h）、温度循环（-55℃至125℃/1000次）等测试数据。

八、应用案例分析

1. 智能农业监测系统

在温室环境中，ATmega328P通过ADC采集土壤湿度、光照强度等参数，并通过LoRa模块上传至云端。系统采用16MHz外部晶振，定时器每10分钟唤醒一次进行数据采集，其余时间进入省电模式，电池续航达2年。

2. 四轴飞行器控制

作为飞控核心，ATmega328P通过PWM输出控制电机转速，加速度计数据通过I2C接口读取，PID算法运算周期控制在5ms以内。通过配置Timer1的输入捕获功能，实现超声波测距模块的精确时序控制。

3. 医疗便携设备

在血糖仪设计中，ATmega328P的10位ADC用于采集电化学传感器信号，EEPROM存储校准参数与历史记录。通过SPI接口连接OLED显示屏，实现实时数据展示。低功耗设计使设备使用CR2032电池可连续工作6个月。

九、开发工具与生态系统

1. 开发环境

Arduino IDE：提供图形化编程界面，适合初学者快速上手。通过配置boards.txt文件，可支持自定义时钟频率与引脚功能。
Atmel Studio：基于Visual Studio的集成开发环境，支持C/C++混合编程与JTAG调试。在开发复杂算法时，可通过Profile功能优化代码执行效率。
PlatformIO：跨平台开发框架，支持VSCode插件，可同时管理多个项目依赖库。
